LED驅動只炸整流橋

芯片方案用的蘇州聚元微,PL3539(標稱5W)做的8W300ma恒流驅動。批量老化時會炸橋,而且只炸橋,換個橋上去再老化就沒有問題。橋用的46mil的MB10F,后來試了三家供應商的橋,還是炸。大概一百個要炸0到2個。輸入電容用的4.7uf。

1432444269905

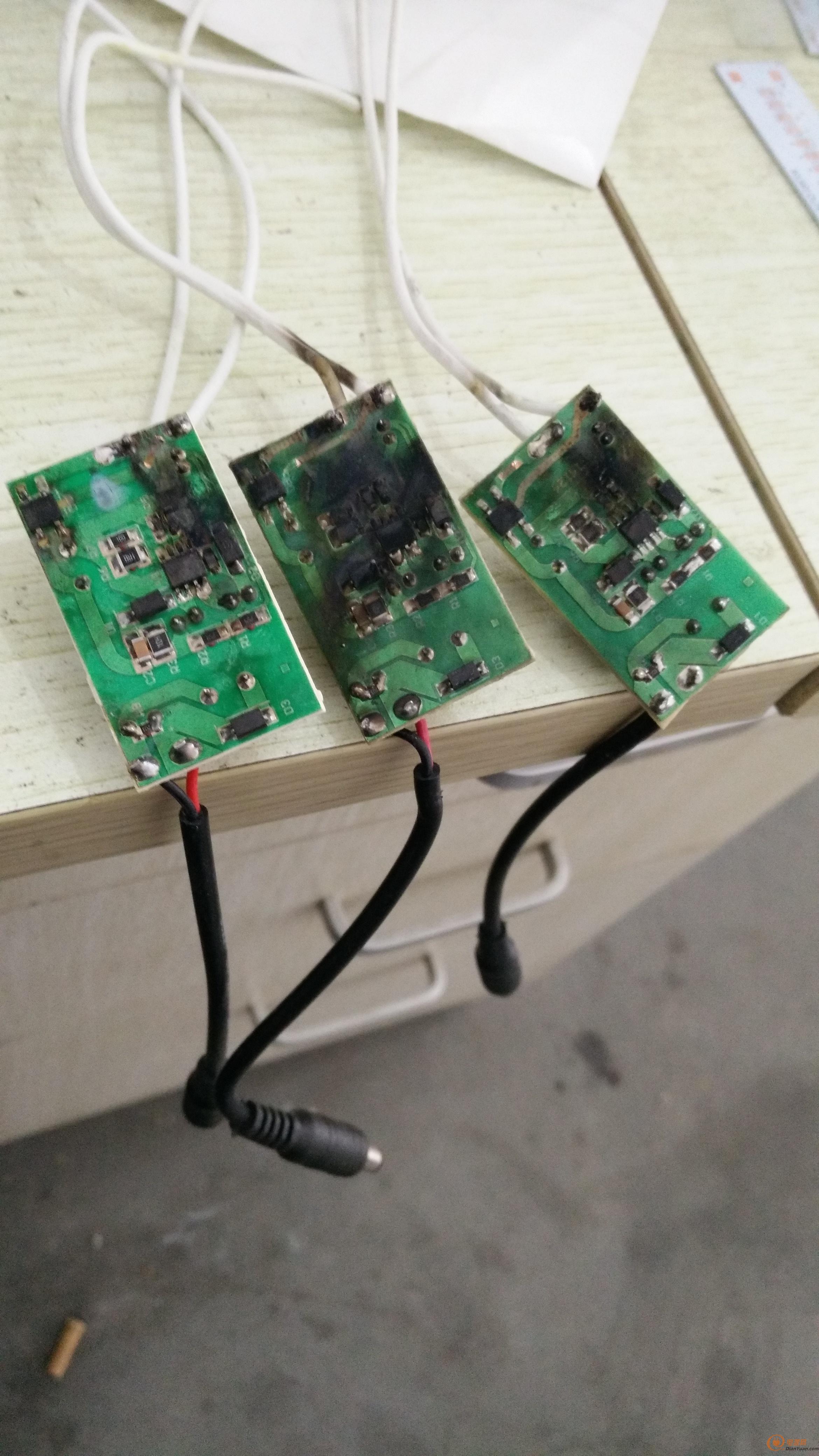

這是炸過的,

因為沒有保險絲,所以橋前的銅皮燒了,然后就一坨黑的。

去年這個規格用變壓器是EE16的,一直沒有問題,今年3月開始用EE13的,因為有改動,生產時就老化一下,就發現這個問題了,期間向芯片公司反映過,也像橋的供應商反映過,,他們找了很長時間,然后沒發現什么問題。我們就自己老化半個小時再出給客戶,就一直這樣生產下去了,現在客戶地方開始有反應了,目前共有兩個,兩個客戶都要求出分析報告,我是真不知道怎么回事。而且我預計今后也會有這種只炸橋的退回來。所以在這請教各位牛人,能不能分析分析一些原因?

捕獲

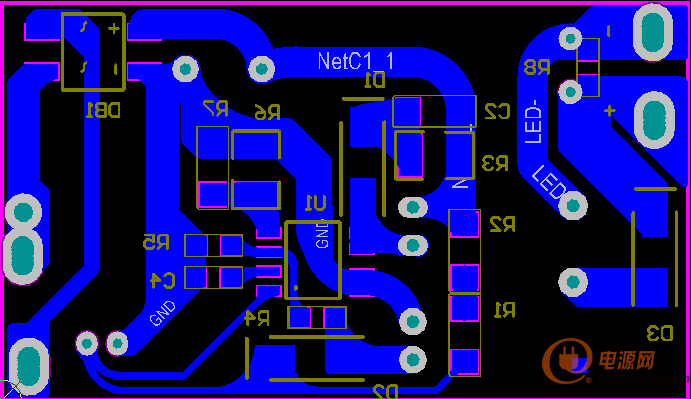

好像不能上傳本地文件,就截圖個PCB走線的圖片



全部回復(7)
正序查看
倒序查看
hjhlql
LV.7
2
2015-05-26 16:11
來個原理圖看看才好分析。
0
回復
2015-05-27 09:42

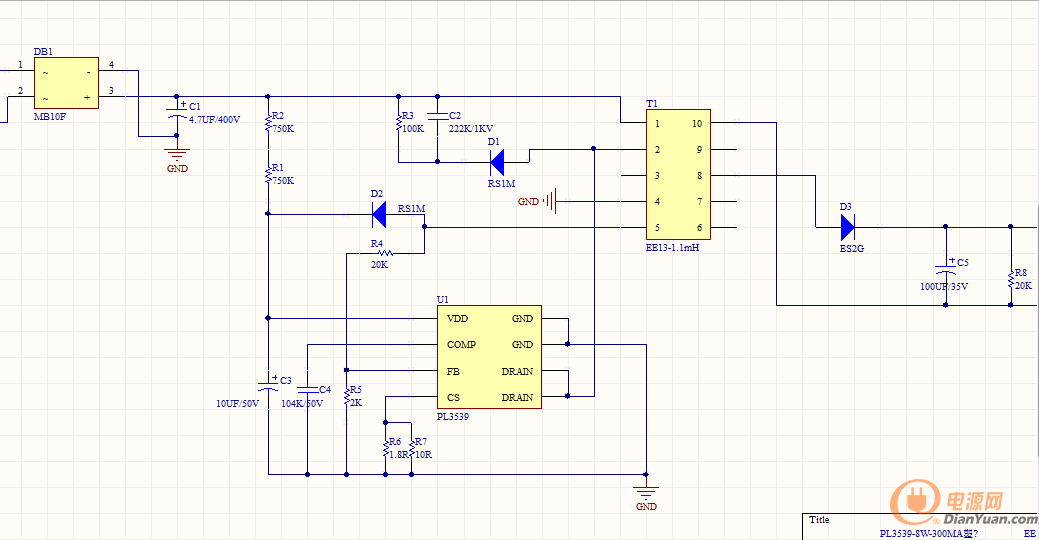

原理圖

0
回復
2015-06-01 10:16
這個問題你解決了嗎?
0
回復
btclass
LV.7
5
2015-06-02 08:38

肯定是過壓。前段任何吸收 EMC手段都沒。批量用的時候,線路市電質量很差的,經常有瞬態高壓。



0
回復
2016-04-29 16:43
@zhuchaojun
這個問題你解決了嗎?
同問,買回來的充電器5V1A的,發現壞的幾乎都是炸橋,MB10這個應該余量足夠了啊
0
回復
2016-04-29 22:59
@btclass
肯定是過壓。前段任何吸收EMC手段都沒。批量用的時候,線路市電質量很差的,經常有瞬態高壓。
必須炸啊,這電路太節約了
0
回復
2016-04-30 08:17
@米山人家
必須炸啊,這電路太節約了

其實,什么指炸整流橋,我遇到人家也出現這個問題,那是因為整流橋的質量問題,即二極管不耐沖擊,偽劣產品,即慢慢的就損壞了,不是一下子就壞的,什么上面各種原因,一概文不對題了,其實,就這么簡單,人家的我指點了一下就徹底解決了。

    至于懷疑耐壓不夠,其實,實際測了一下,有1000伏,總之,這個就是偽劣器件了,所以壞了。

0
