反激電源開環都帶不起負載，12V轉9.5V，3A

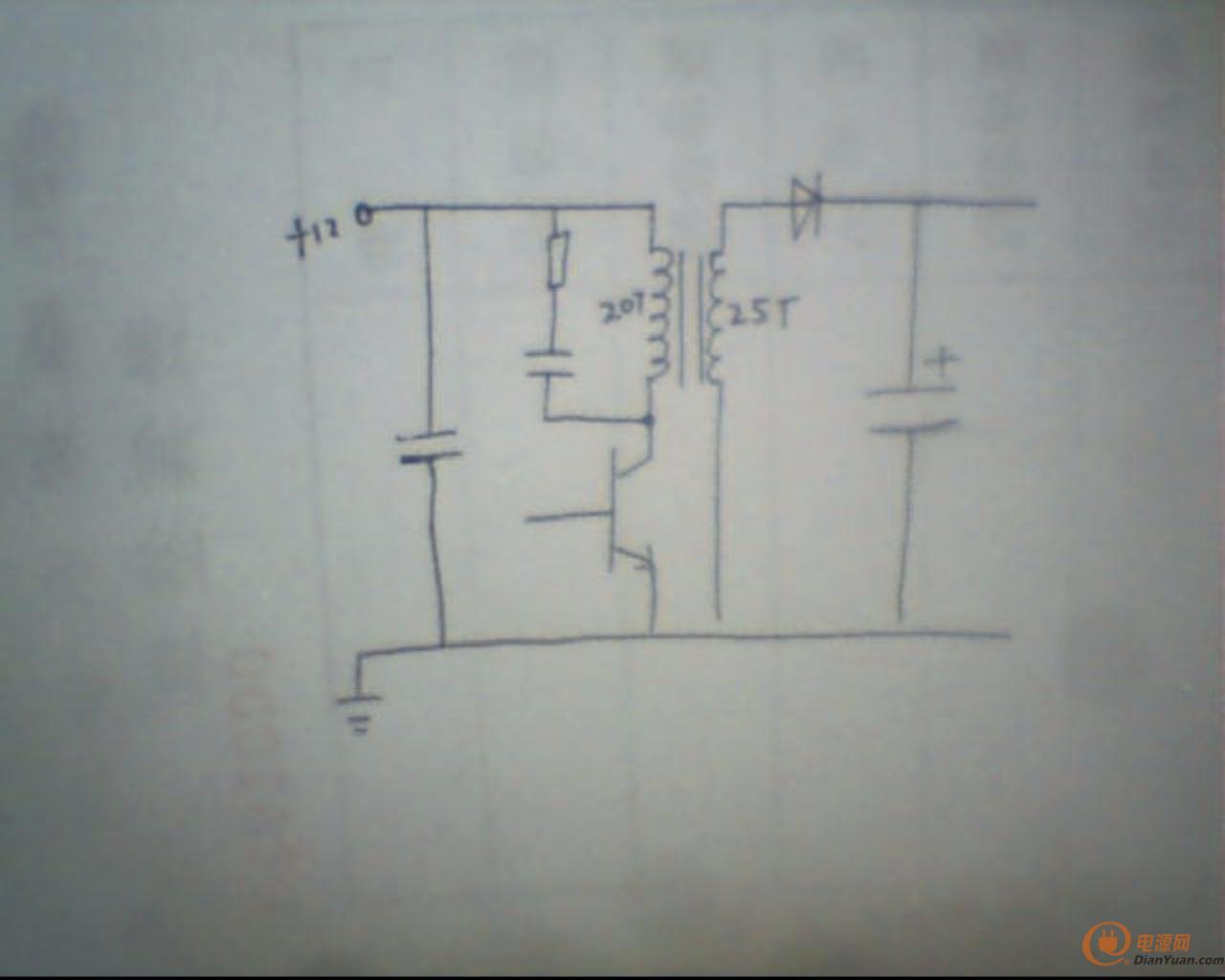

用的3525的一個pwm信號，用4115場管，變壓器是EC 25,初級20匝，次級25匝，頻率60K,調試時負載為4歐電阻，輸出電壓只有8.3V但是輸入電流卻有2.8A，但是管子并不是很燙實在是搞不懂了，輸出至少都應該是12啊，怎么回事啊

Mon May 18 12-36-13

？？？？？？

全部回復(23)
正序查看
倒序查看
2015-05-18 22:14

1、看輸入輸出的波形都對了不，然后看占空比是否滿了，50%？

2、增加反激電源輸出功率最簡單的辦法就是把感量減小。

3、自己再算一次占空比，輸入最低電壓時，匝比是否需要更改。

0
回復
2015-05-18 23:21
0
回復
2015-05-19 12:35
@417zhouge
1、看輸入輸出的波形都對了不，然后看占空比是否滿了，50%？2、增加反激電源輸出功率最簡單的辦法就是把感量減小。3、自己再算一次占空比，輸入最低電壓時，匝比是否需要更改。
開環的時候占空比是50%，初級電感量是220UH,次級是300左右。。電感量小了的話，峰值電流就會很大，我想工作在CCM模式?。。。?！
0
回復
2015-05-19 12:36
@417zhouge
1、看輸入輸出的波形都對了不，然后看占空比是否滿了，50%？2、增加反激電源輸出功率最簡單的辦法就是把感量減小。3、自己再算一次占空比，輸入最低電壓時，匝比是否需要更改。
應該是接近50%，3525有死區時間啊
0
回復
2015-05-19 12:37
@417zhouge
1、看輸入輸出的波形都對了不，然后看占空比是否滿了，50%？2、增加反激電源輸出功率最簡單的辦法就是把感量減小。3、自己再算一次占空比，輸入最低電壓時，匝比是否需要更改。
驅動波形正常的
0
回復
2015-05-19 12:38
@jerome0117
[圖片]
我想做反激啊，先把這個學會了到
0
回復
2015-05-19 12:38
@笑著去愛去擁有
開環的時候占空比是50%，初級電感量是220UH,次級是300左右。。電感量小了的話，峰值電流就會很大，我想工作在CCM模式?。。。?！
輸出次級再增加些匝數就可以了，開環的時候輸出電壓提到11V以上。加反饋環路后會穩定在9.5V，你是不是計算的時候沒有加輸出二極管的電壓？
0
回復
2015-05-19 13:04
@417zhouge
輸出次級再增加些匝數就可以了，開環的時候輸出電壓提到11V以上。加反饋環路后會穩定在9.5V，你是不是計算的時候沒有加輸出二極管的電壓？
但是我的初級是20，次級25啊，輸出至少都有12V才對啊，二極管也才0.5V的壓降啊，我用電腦仿真的時候也是這樣
0
回復
2015-05-19 15:14
@笑著去愛去擁有
但是我的初級是20，次級25啊，輸出至少都有12V才對啊，二極管也才0.5V的壓降啊，我用電腦仿真的時候也是這樣[圖片][圖片]

仿真結果跟實際結果一樣的話就好了。

仿真里面是沒有MOSFET損耗，沒有變壓器電壓壓降，沒有線損，沒有。。。。

0
回復
2015-05-20 05:50
@417zhouge
仿真結果跟實際結果一樣的話就好了。仿真里面是沒有MOSFET損耗，沒有變壓器電壓壓降，沒有線損，沒有。。。。

但是仿真出來的結果和實際差不多啊，也是帶不起負載啊

0
回復
2015-05-20 08:10
@笑著去愛去擁有
但是仿真出來的結果和實際差不多啊，也是帶不起負載啊

可以這么理解：

管子開通的時候，電感里面儲能為X，管子關閉的時候，電感里面的能量X給到次級。

你想要次級要出X+Y的能量應該怎么做？

必須輸入增加更大的能量，輸入更大的能量靠改什么參數去完成？

0
回復
2015-05-20 23:15
@417zhouge
可以這么理解：管子開通的時候，電感里面儲能為X，管子關閉的時候，電感里面的能量X給到次級。你想要次級要出X+Y的能量應該怎么做？必須輸入增加更大的能量，輸入更大的能量靠改什么參數去完成？

嗯啊，這是理論上，實際做出來感覺就不一樣了，實際輸入2.8A的電流，功率都33W了，但是輸出的只有17W還有一半跑哪兒去了，管子并不是很熱。。。。電腦仿真也差不多，這到底是怎么一回事??？？？？

0
回復
2015-05-21 08:01
@笑著去愛去擁有
嗯啊，這是理論上，實際做出來感覺就不一樣了，實際輸入2.8A的電流，功率都33W了，但是輸出的只有17W還有一半跑哪兒去了，管子并不是很熱。。。。電腦仿真也差不多，這到底是怎么一回事??？？？？

我仿出來輸出有14.9V，帶載1Ω，4Ω都是14.9V。慢慢查問題吧。

線損沒有問題？

0
回復
2015-05-23 22:10
@417zhouge
我仿出來輸出有14.9V，帶載1Ω，4Ω都是14.9V。慢慢查問題吧。線損沒有問題？

我發現直接在初級那里整流過后接負載，就對了，但是接在次級還是那樣，看來是變壓器的問題，是不是啊

0
回復
2015-06-24 09:38
已經被添加到社區經典圖庫嘍
http://m.zjkrx.cn/bbs/classic/
0
回復
fangqinhong
LV.1
17
2016-10-09 09:08
@417zhouge
仿真結果跟實際結果一樣的話就好了。仿真里面是沒有MOSFET損耗，沒有變壓器電壓壓降，沒有線損，沒有。。。。
學長，您用的是什么仿真軟件？
0
回復
yaojinc1962
LV.6
18
2016-10-09 10:58
@笑著去愛去擁有
但是我的初級是20，次級25啊，輸出至少都有12V才對啊，二極管也才0.5V的壓降啊，我用電腦仿真的時候也是這樣[圖片][圖片]
別太迷信仿真軟件！次級線圈至少要40匝才能輸出12V,功率主要損耗在變壓器上。變壓器要加一定的氣隙，初級要加RCD，這個變壓器貌似有點磁飽和。
0
回復
2016-10-09 13:21
@jerome0117
[圖片]

jerome0117LV8師長你的圖5V電壓輸出是短路的！

0
回復
yaojinc1962
LV.6
20
2016-10-09 14:42
@百能電器
[圖片]jerome0117LV8師長你的圖5V電壓輸出是短路的！
哪里短路？沒看出來。
0
回復
yaojinc1962
LV.6
21
2016-10-09 14:44
@yaojinc1962
哪里短路？沒看出來。
不好意思，看見了，在輸入端。
0
回復
54392215
LV.4
22
2016-10-10 02:05
@笑著去愛去擁有
我想做反激啊，先把這個學會了到
輸入12V輸出9.5電流3A做反激真有點難，你還是做雙管的吧，
0
回復
QWE4562009
LV.6
23
2018-02-08 09:17
@jerome0117
[圖片]

凌特的？

0
回復
nk6108
LV.8
24
2018-02-17 23:21
反激開環相當于有損吸收，貯能沒變，負載重了輸出電壓自然低。
