1.方案名稱：QX2303 系列產品是一種高效率、低 紋波、工作頻率高的 PFM 升壓 DC-DC 變 換器。
2.方案品牌：QXMD 泉芯電子技術（深圳有限公司）
3.方案概述： QX2303 系列產品僅需要四個外圍元 器件，就可完成將低輸入的電池電壓變換 升壓到所需的工作電壓，非常適合于便攜 式 1～4 節普通電池應用的場合。 電路采用了高性能、低功耗的參考電 壓電路結構， 同時在生產中引入修正技術， 保證了輸出電壓的高輸出精度及低溫度漂 移。輸出電壓精度優于±2.5%，最高效率 可達 89%。
4.方案特點：
QX2303 系列產品總共有四種封裝形 式： SOT23、 SOT23-5、 SOT89-3 和 TO-92。 其中，SOT23-5 封裝內置了 EN 使能端， 可控制變換器的工作狀態，當 EN 使能端 輸入為低電平時， 芯片處于關斷省電狀態， 功耗降至最小。 特點 ? 最高工作頻率：300KHz ? 輸出電壓：2.5V~5.0V（步進 0.1V） ? 低起動電壓：0.8V(1mA) ? 輸出精度：優于±2.5% ? 最高效率：89% ? 輸出電流：大于 300mA (Vi=2.5V， Vo=3.3V) ? 低紋波，低噪聲 ?
5.方案規格：SOT23、 SOT23-5、 SOT89-3 和 TO-92應用領域 ?1～3 個干電池的電子設備。 ?LED 手電筒、LED 燈、血壓計 ? 電子詞典、 汽車防盜器、 充電器、 VCR、 PDA 等手持電子設備

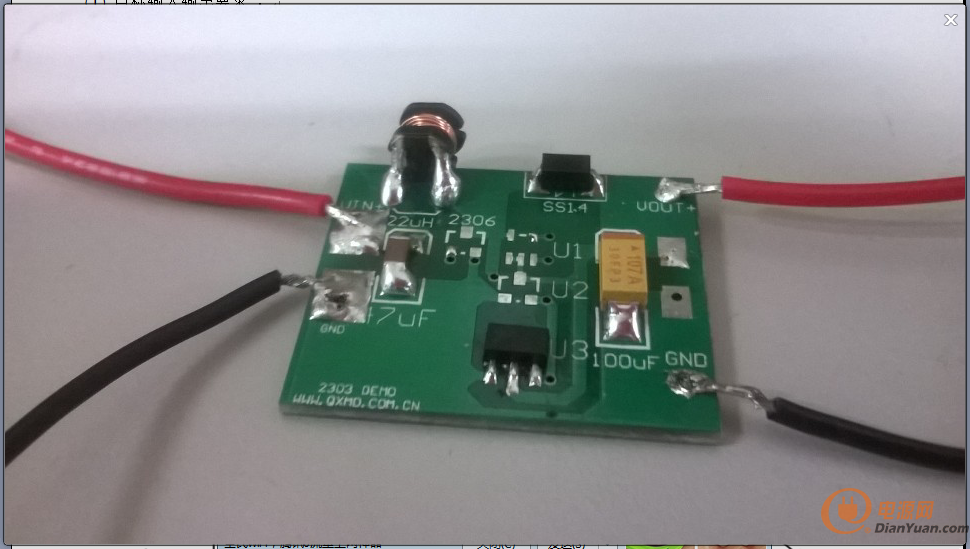

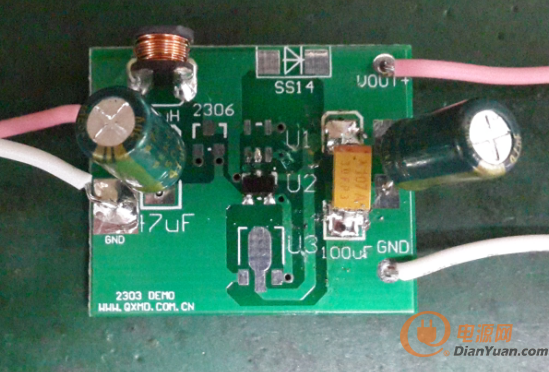

6.應用電路：

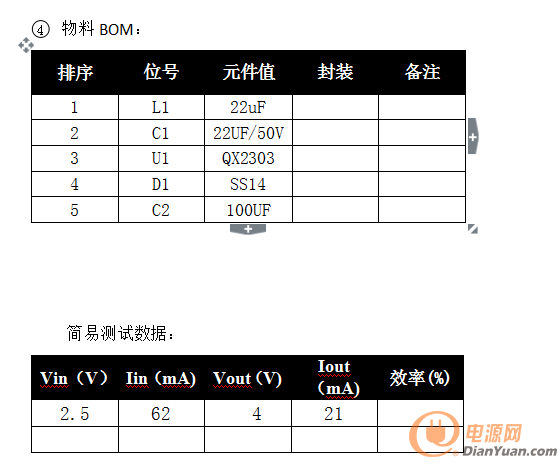

7.材料清單：
只需四個外圍元件
8.聯系方式：聯系人：泉芯電子一級代理商（深圳市雙宜科技有限公司）倪彬 手機：13823527686 QQ:2471158555
1.方案名稱：QX2304 是一款高效率、低功耗、低 紋波、 高工作頻率的PFM同步升壓DC-DC 變換器。
2.方案品牌：QXMD 泉芯電子技術（深圳有限公司）
3.方案概述：QX2304 僅需要三個外圍元件，就可 完成將低輸入的電池電壓變換升壓到所需 的工作電壓。 QX2304 的輸出電壓，可通過內部調 節進行選擇（步進 0.1V），方便客戶應用 于不同的輸出負載情況。QX2304 系統輸 出電壓具有低紋波，低噪聲的特點。 QX2304 內置的同步開關管可極大降 低開關管上的損耗， 使效率最高可達95%。 QX2304 工作于 PFM 模式，可有效降低輕 載模式下的損耗，提高設備的使用周期。 同時，芯片低的靜態電流可進一步降低系 統損耗。4.方案特點：特點 ?最高效率：95% ?最高工作頻率：300 KHz ?低靜態電流：15uA ?可選輸出電壓：2.5V～3.6V ?輸出精度：±2.5% ?寬輸入電壓范圍：0.9V～3.6V ?低紋波，低噪聲
5.方案規格：SOT23、 SOT23-5、 SOT89-3 和 TO-92
應用領域 ?應用領域 ?1～2 個干電池的電子設備 ? 電子詞典、數碼相機、LED 手電筒、 LED 燈、血壓計、MP3、遙控玩具、 無線耳機、無線鼠標鍵盤、醫療器械、 防丟器、汽車防盜器、充電器、VCR、 PDA 等手持電子設備

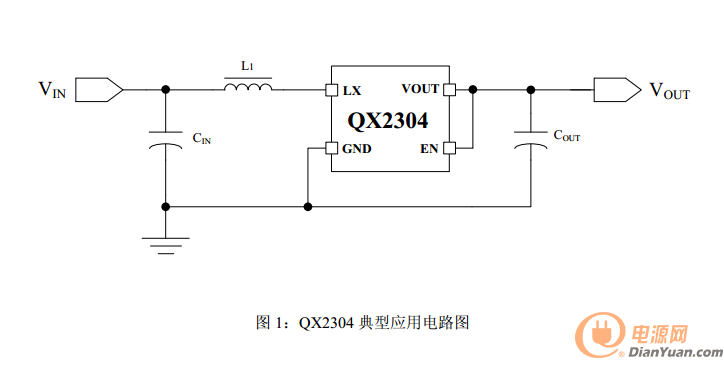

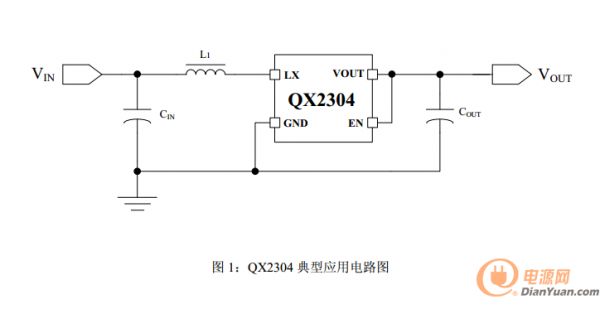

6.應用電路：
7.材料清單：
外圍極其簡單
8.聯系方式：聯系人：泉芯電子一級代理商（深圳市雙宜科技有限公司）倪彬 手機：13823527686 QQ:2471158555
1.方案名稱：QX2305 是一款高效率、高精度的升 壓型 DC-DC 控制芯片。
2.方案品牌：QXMD 泉芯電子技術（深圳有限公司）
3.方案概述：內置高精度誤差 放大器，固定關斷時間控制電路，PWM 比較器，峰值電流限流電路，功率管驅動 電路等， 特別適合寬電壓輸入的升壓應用。 QX2305 采用固定關斷時間的控制方 式，其工作頻率最高可達 1MHz，可使外 部電感和濾波電容體積減小，效率提高， 節省 PCB 面積。關斷時間最小為 620ns， 并可通過外部電容進行調節，工作頻率也 可根據用戶要求進行調節。 系統由于采用電流模控制方式，對輸 入母線電壓變化與負載瞬變具有快的瞬態 響應速度。4.方案特點：芯片具有逐周期限流保護、輸出電壓 過壓保護功能。 特點 ?寬輸入電壓范圍：2.5V~100V ?高效率：可高達 90% ?最高工作頻率：1MHz ?CS 限流保護電壓：250mV ? FB 采樣電壓：1000mV ?芯片供電欠壓保護：2.5V ?內置電流采樣前沿消隱電路 ?外置頻率補償腳 ?關斷時間可調
5.方案規格：QX2305 采用 SOP8 封裝。
應用領域 ?
恒壓充電器控制 ? 通用恒壓源 ? LED 驅動

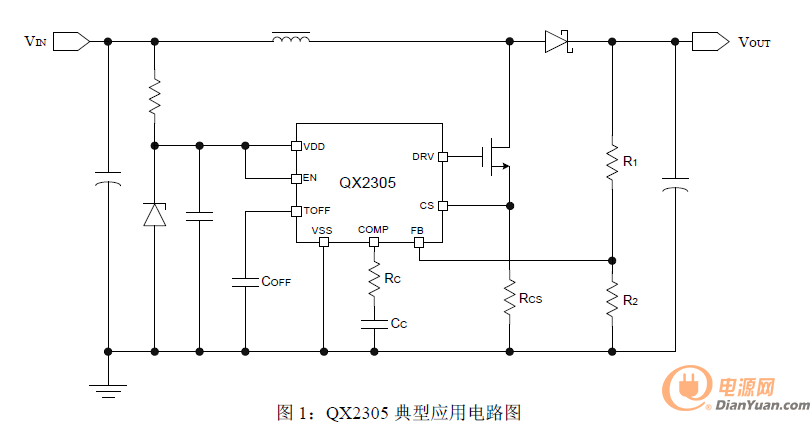

6.應用電路：

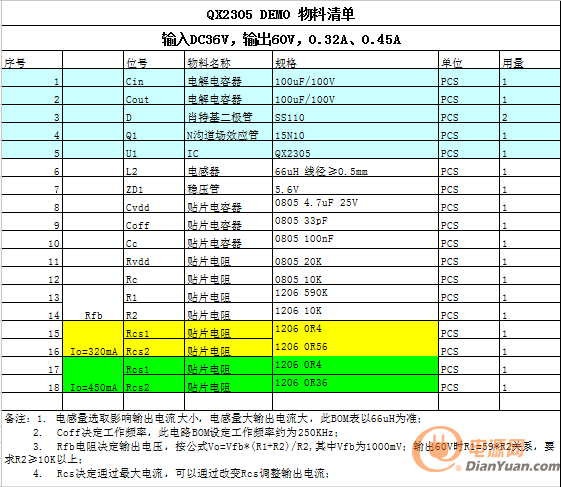

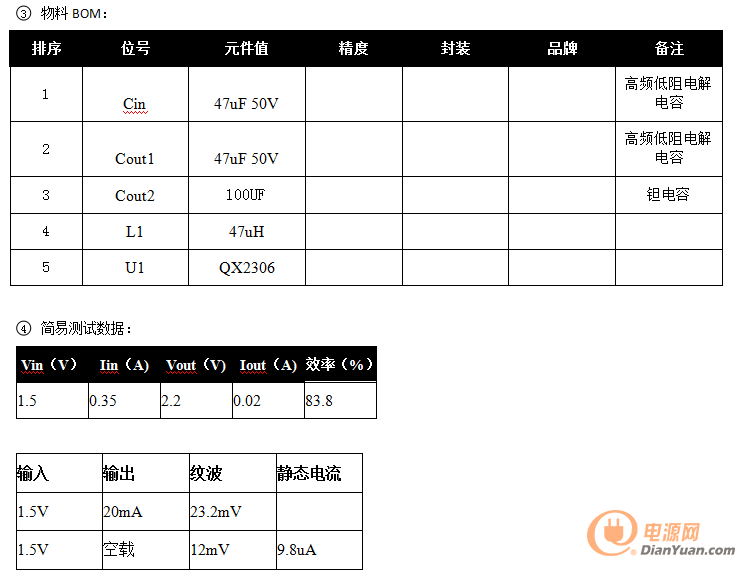

7.材料清單：
8.聯系方式：聯系人：泉芯電子一級代理商（深圳市雙宜科技有限公司）倪彬 手機：13823527686 QQ:2471158555
1.方案名稱：QX2306 是一款高效率、低功耗、低 紋波、 高工作頻率的PFM同步升壓DC/DC 變換器。
2.方案品牌：QXMD 泉芯電子技術（深圳有限公司）
3.方案概述： QX2306 僅需要三個外圍元件，就可 完成將低輸入的電池電壓變換升壓到所需 的工作電壓。 QX2306 的輸出電壓，可通過內部調 節進行選擇（步進 0.1V），方便客戶應用 于不同的輸出負載情況。QX2306 系統輸 出電壓具有低紋波，低噪聲的特點。 QX2306 內置的同步開關管可極大降 低開關管上的損耗， 使效率最高可達92%， QX2306 工作于 PFM 模式，可有效降低輕 載模式下的損耗，提高設備的使用周期。 同時，芯片低的靜態電流可進一步降低系 統損耗。4.方案特點：特點 ?最高效率：92% ?最高工作頻率：300 KHz ?低靜態電流：13uA ?可選輸出電壓：1.9V～3.3V ?輸出精度：±2.5% ?低啟動電壓：0.65V ?低紋波，低噪聲
5.方案規格：多種封裝
應用領域 ?1～2 個干電池的電子設備 ?電子詞典、數碼相機、LED 手電筒、 LED 燈、血壓計、MP3、遙控玩具、無線耳機、無線鼠標鍵盤、醫療器械、 防丟器、汽車防盜器、充電器、VCR、 PDA 等手持電子設備

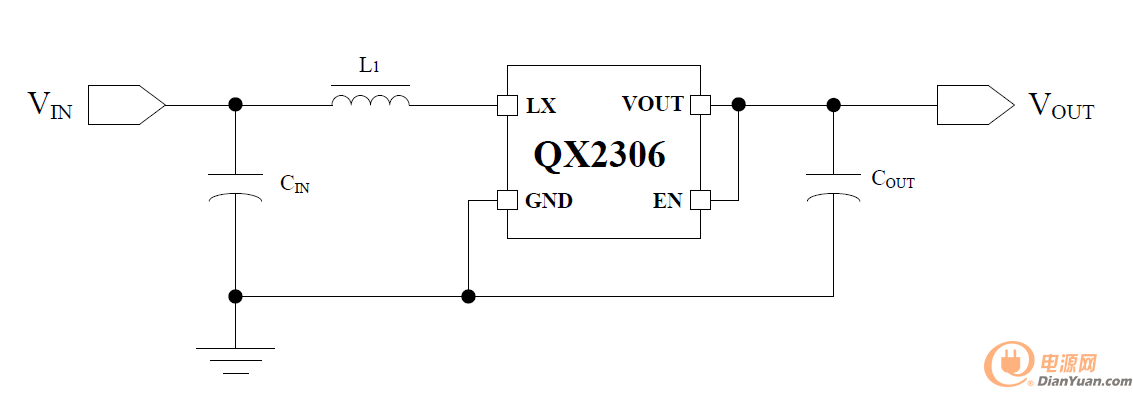

6.應用電路：
7.材料清單：
8.聯系方式：聯系人：泉芯電子一級代理商（深圳市雙宜科技有限公司）倪彬 手機：13823527686 QQ:2471158555
