1.方案名稱：ＢＰ９９１８Ｃ

２.方案品牌：上海晶豐明源

３.方案簡介：

BP9918C 是一款高精度降壓型的LED 恒流驅動芯片。芯片工作在電感電流臨界連續模式，適用于85Vac~265Vac 全范圍輸入電壓的非隔離降壓型LED 恒流電源。BP9918C 芯片內部集成500V 功率開關，采用專利的退磁檢測技術和高壓供電技術，無需輔助繞組的檢測和供電，使其外圍器件更簡單，節約了系統的成本和體積。BP9918C 芯片帶有高精度的電流采樣電路，同時采用了專利的恒流控制技術，實現高精度的LED 恒流輸出和優異的線電壓調整率。芯片工作在電感電流臨界模式，輸出電流不隨電感量和LED 工作電壓的變化而變化，實現優異的負載調整率。BP9918C 具有多重保護功能，包括LED 短路保護，欠壓保護，芯片溫度過熱調節功能等。

４.方案特點：

采用SOT23-3 封裝? 內部集成500V 功率管? 集成高壓供電功能? 電感電流臨界連續模式? 無需輔助繞組檢測和供電? 寬電壓輸入電壓? ±5% LED 輸出電流精度? LED 短路保護? 芯片供電欠壓保護? 過熱調節功能

５.方案引用范圍：LED 蠟燭燈? LED 球泡燈? 其它LED 照明

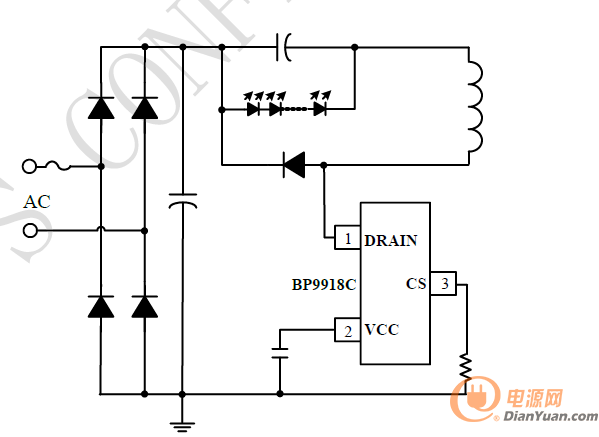

６.方案電路圖：

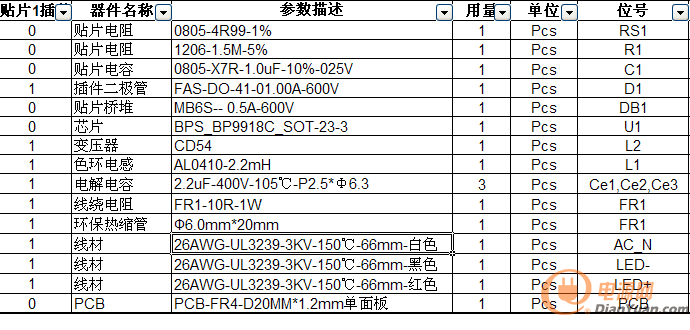

７.材料清單：

８聯系方式：

ＢＰ一級代理弘雷電子李工：１８２７９００５９０１，ＱＱ：２３５５６５７１９９
