如何用電位器調3842占空比
想用調節電位器電阻值的方法,去調節3842的輸出占空比,開環輸出就行,不知道網友有沒有好的想法。
全部回復(9)
正序查看
倒序查看
@qinzutaim

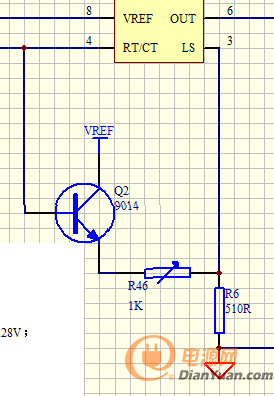

從4腳振蕩分一個電壓到3腳電流檢測就可以了,如下圖:[圖片]調整R46的阻值,就能得到不同的占空比輸出。增加Q2的目的是隔離信號,使調整R46時不影響頻率。
感謝qinzutaim網友的回復,按照您的建議,三極管Q2用的是8050,R6用的430歐電阻,R46用電位器,開環,實現頻率固定,占空比可調,實驗過程中,占空比實現了10%-92%調節,電位器再往小擰,輸出為零;電位器往大擰,輸出為92%占空比不變。下面是調試的波形,給其他網友做個參考吧。

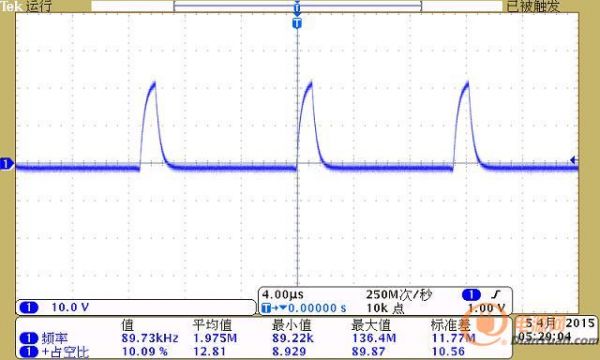

圖1 電位器430歐,占空比10%;

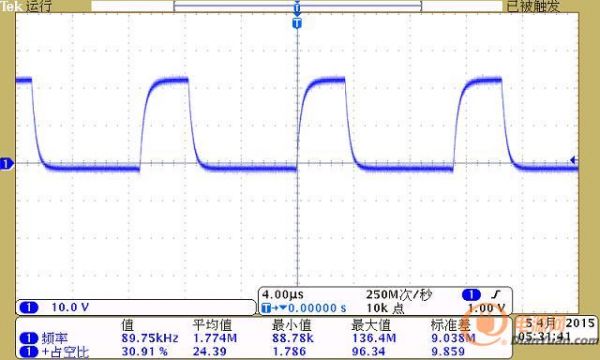

圖2 電位器930歐,占空比30%;

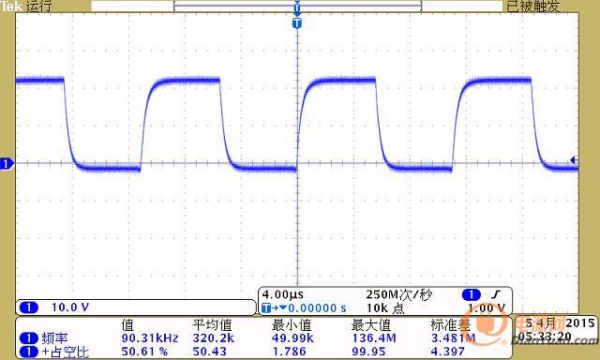

圖3 電位器1.35k,占空比50%;

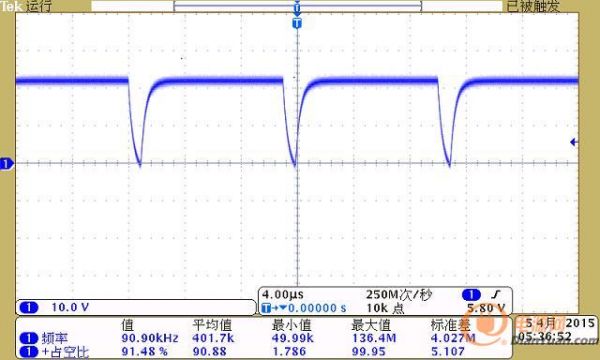

圖4 電位器2.06k,占空比90%;
圖5 最大占空比92%。
0
回復
@shoppingtzp
感謝qinzutaim網友的回復,按照您的建議,三極管Q2用的是8050,R6用的430歐電阻,R46用電位器,開環,實現頻率固定,占空比可調,實驗過程中,占空比實現了10%-92%調節,電位器再往小擰,輸出為零;電位器往大擰,輸出為92%占空比不變。下面是調試的波形,給其他網友做個參考吧。圖1電位器430歐,占空比10%;[圖片]圖2電位器930歐,占空比30%;[圖片]圖3電位器1.35k,占空比50%;[圖片]圖4電位器2.06k,占空比90%;[圖片]圖5最大占空比92%。[圖片]
已經被添加到社區經典圖庫嘍
http://m.zjkrx.cn/bbs/classic/
http://m.zjkrx.cn/bbs/classic/
0
回復
@shoppingtzp
感謝qinzutaim網友的回復,按照您的建議,三極管Q2用的是8050,R6用的430歐電阻,R46用電位器,開環,實現頻率固定,占空比可調,實驗過程中,占空比實現了10%-92%調節,電位器再往小擰,輸出為零;電位器往大擰,輸出為92%占空比不變。下面是調試的波形,給其他網友做個參考吧。圖1電位器430歐,占空比10%;[圖片]圖2電位器930歐,占空比30%;[圖片]圖3電位器1.35k,占空比50%;[圖片]圖4電位器2.06k,占空比90%;[圖片]圖5最大占空比92%。[圖片]
方便給個電路圖參考一下嗎?

0
回復
@shoppingtzp
感謝qinzutaim網友的回復,按照您的建議,三極管Q2用的是8050,R6用的430歐電阻,R46用電位器,開環,實現頻率固定,占空比可調,實驗過程中,占空比實現了10%-92%調節,電位器再往小擰,輸出為零;電位器往大擰,輸出為92%占空比不變。下面是調試的波形,給其他網友做個參考吧。圖1電位器430歐,占空比10%;[圖片]圖2電位器930歐,占空比30%;[圖片]圖3電位器1.35k,占空比50%;[圖片]圖4電位器2.06k,占空比90%;[圖片]圖5最大占空比92%。[圖片]
波形不好!
其實用494做也很簡單,而且頻率和占空比互不相干,各調各的。
