請教反激變壓器技術問題
請教反激變壓器技術問題
請教一下,反激變壓器的輸出與副邊繞組匝數的關系,比如說,副邊有兩個繞組,一個是7匝,一個是15匝,那這兩個繞組的輸出有什么關系?????
全部回復(8)
只看樓主
正序查看
倒序查看
現在還沒有回復呢,說說你的想法
1742215784
LV.4
2
2015-04-02 09:27
如果7匝的輸出為5V,那么15匝的輸出應該是多少V啊
0
回復
提交
提示
wenzhenmin168
LV.5
3
2015-04-02 09:55
@1742215784
如果7匝的輸出為5V,那么15匝的輸出應該是多少V啊
V1:V2:V3=W1:W2:W3,就是這么多!
0
回復
提交
提示
haixintian
LV.4
4
2015-04-02 10:26
0
回復
提交
提示
haixintian
LV.4
5
2015-04-02 10:28
@haixintian
[圖片][圖片][圖片]
0
回復
提交
提示
haixintian
LV.4
6
2015-04-02 10:33
@haixintian
[圖片]

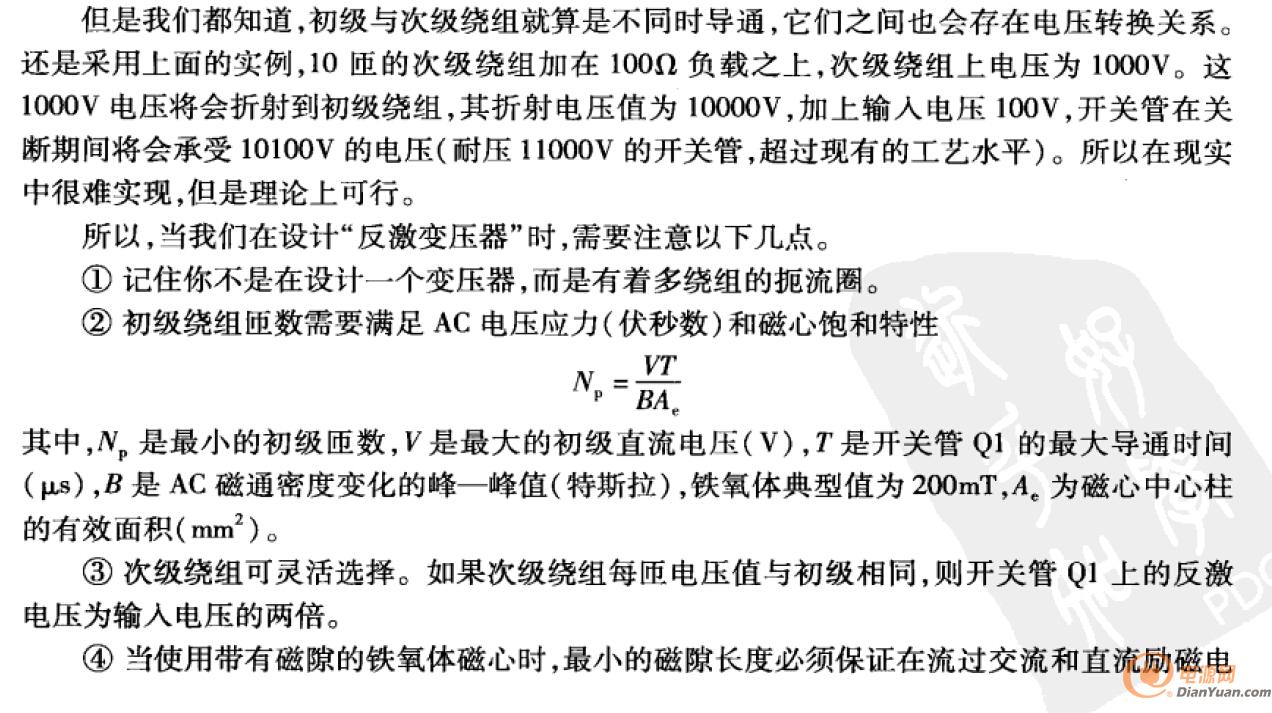

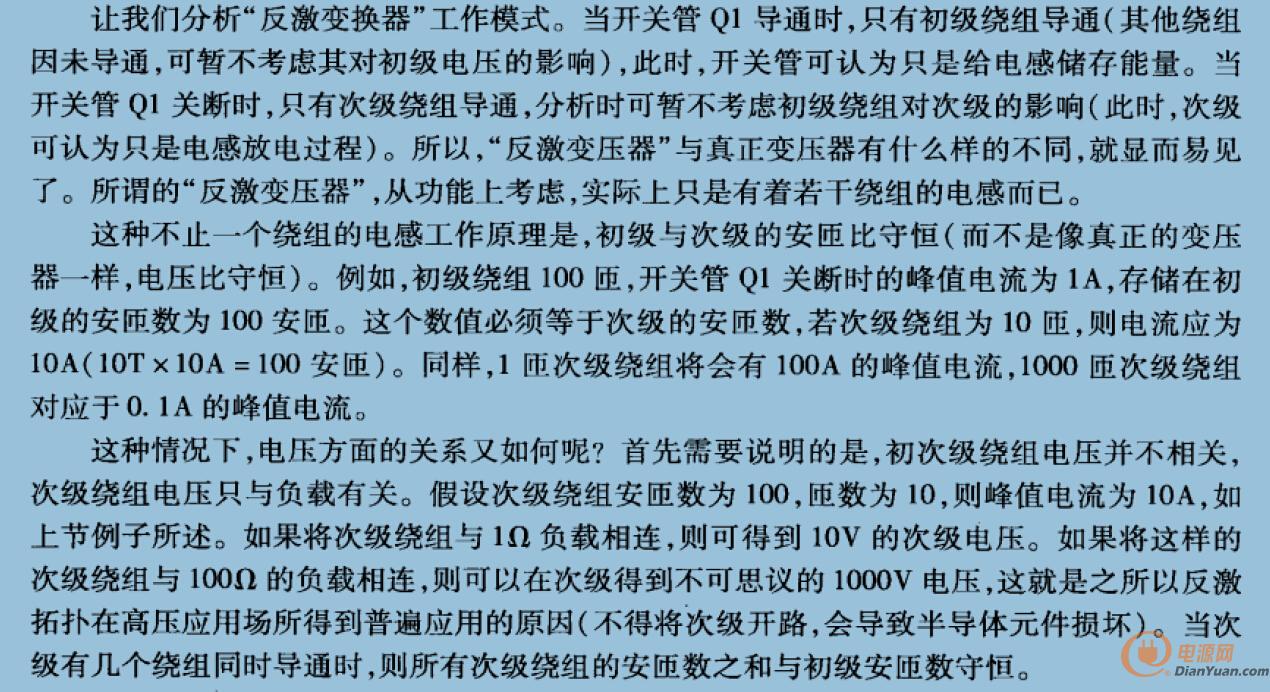

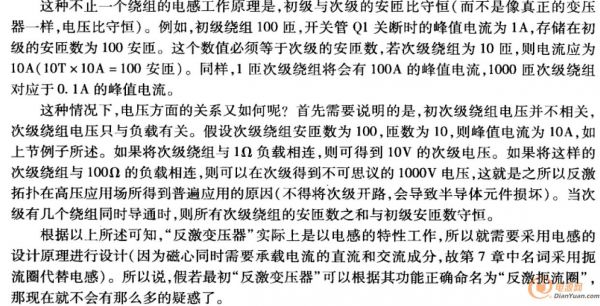

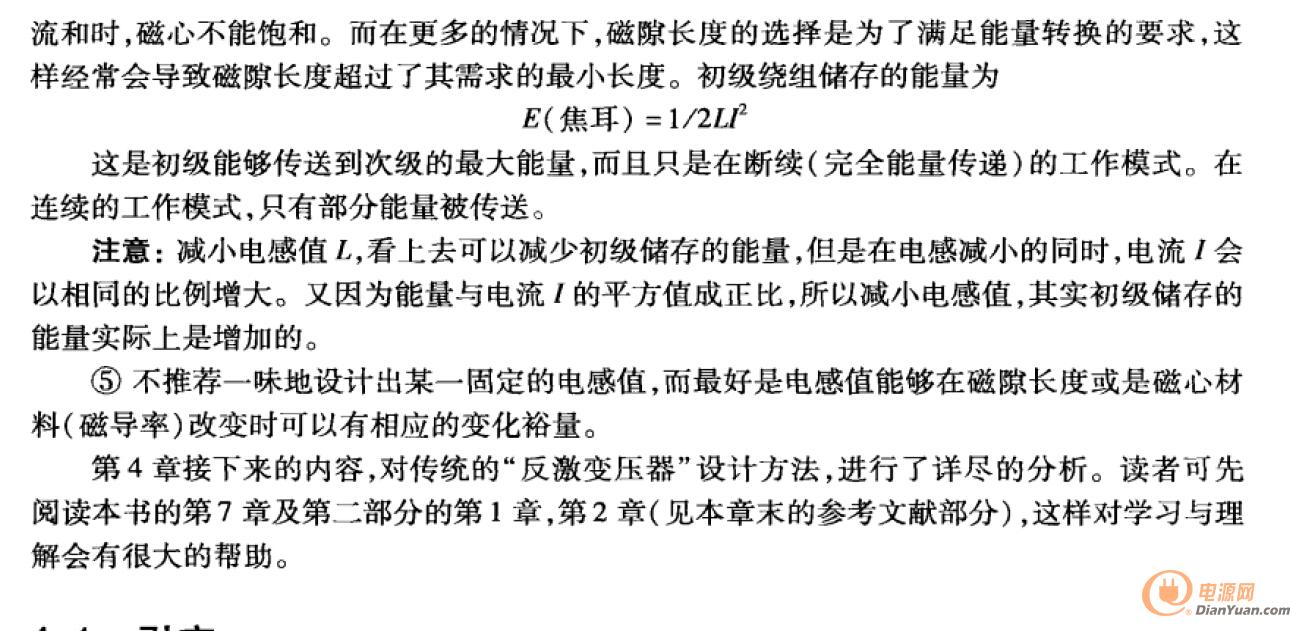

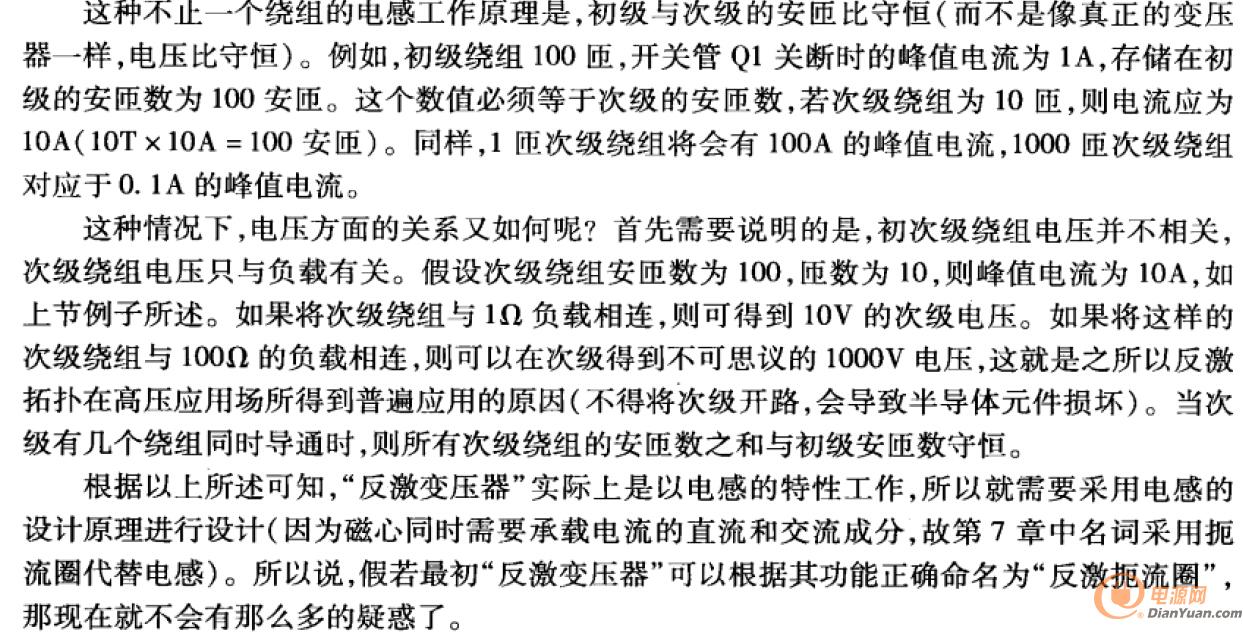

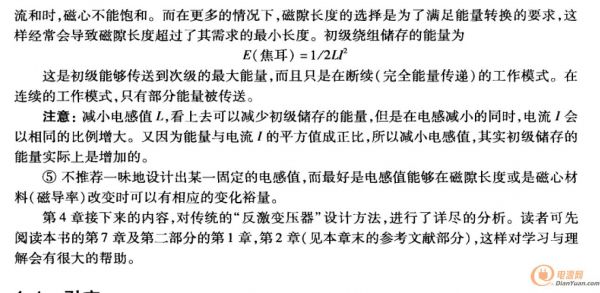

以上是《開關電源設計第三版》中摘錄的。因為反激電源的輸出電壓與負載電阻有關,所以反激變壓器電源必須接負載開機。
0
回復
提交
提示
qinzutaim
7
2015-04-02 14:12
假如參考同名端測量的話,它們的輸出電壓就按匝比確定,如果7匝有7V,15匝就是15V。
0
回復
提交
提示
haixintian
LV.4
8
2015-04-02 14:54
@qinzutaim
假如參考同名端測量的話,它們的輸出電壓就按匝比確定,如果7匝有7V,15匝就是15V。
我個人理解,反激變壓器的輸出端正常都有負載電阻,他的輸出就會按匝變化。
0
回復
提交
提示
1742215784
LV.4
9
2015-04-02 16:38
@haixintian
以上是《開關電源設計第三版》中摘錄的。因為反激電源的輸出電壓與負載電阻有關,所以反激變壓器電源必須接負載開機。
原來如此,學習了,感謝大師的分享?。。。?img src="http://m.zjkrx.cn/statics/js/kindeditor/plugins/emoticons/images/79.gif" />
