拆一個網購的石檔LED摩托車大燈

未命名-1



        如上圖所示，在摩托迷網團購了一款LED大燈，到貨后馬上換上試了一下，乖乖！亮度很好??！比原車燈亮太多了。但是當時忘了試遠近光。又因為一般我很少晚上開摩托車。

        很少不代表沒有！對吧。這不，昨晚上就開了一次。當時對面來了個大泥頭車。對方見我的燈光很強大，遠光變近光。好吧我也變燈，一按近光，令人狗血的事情發生了：近光遠光一起亮起，完全沒有換成近光燈。泥頭車馬上傳過來茲茲茲茲的急剎聲。我也冷汗急冒??！

        回到家！查看車子的電路沒問題！換上球燈，遠近光可以轉換。很難相信問題出在LED燈的DC/DC轉換器上。



全部回復(10)
正序查看
倒序查看
2015-03-23 10:17

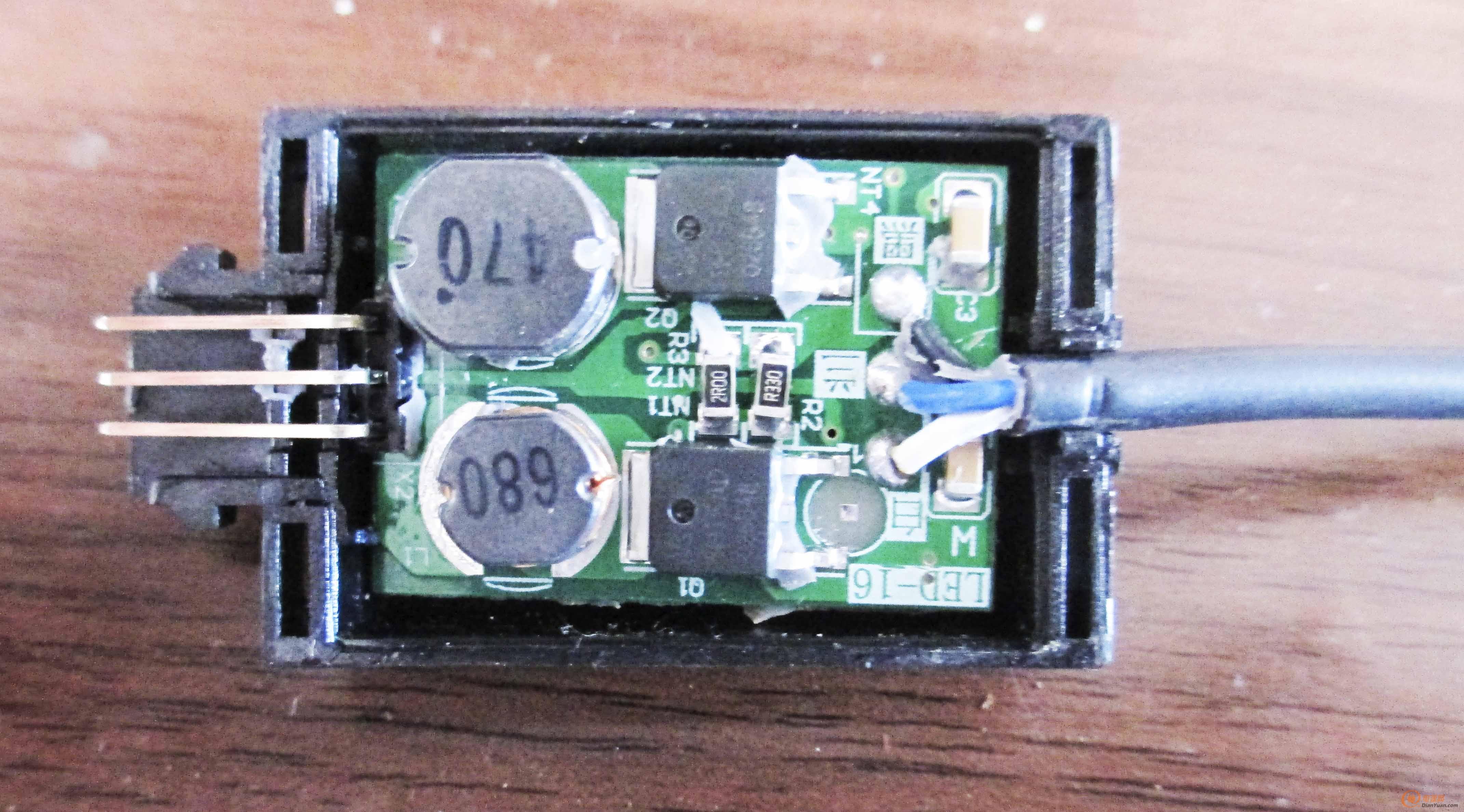

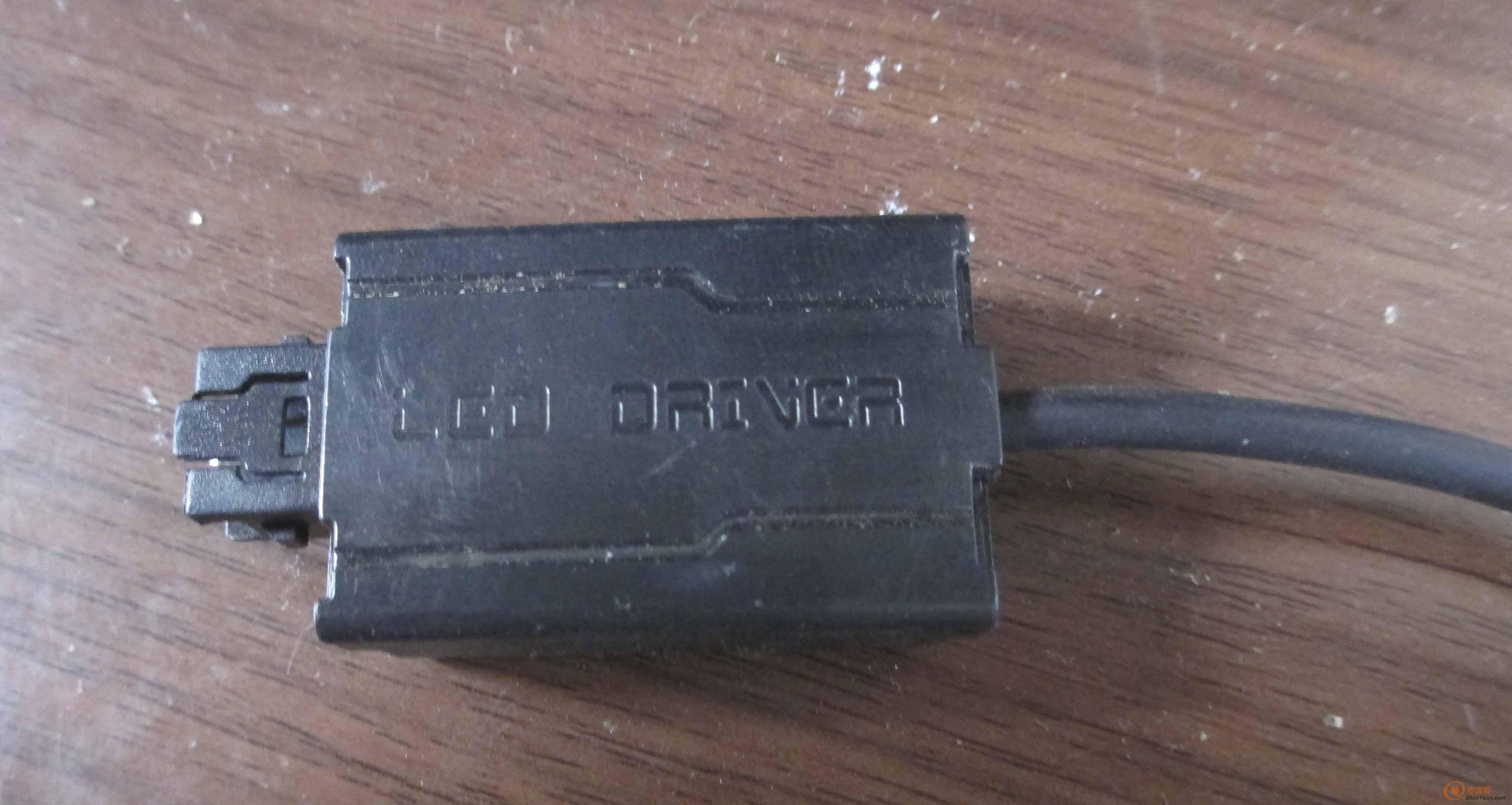

    拆開DC轉換器，電路部份設計還是很OK的。仔細檢查了終于發現問題所在！該電路用的是遠光/近光獨立降壓電路，輸出是共正極的，經過LED燈后再回到電源負。兩顆MOS分別由對應的芯片單獨驅動。

0
回復
2015-03-23 10:22
@wenzhenmin168
[圖片][圖片]     拆開DC轉換器，電路部份設計還是很OK的。仔細檢查了終于發現問題所在！該電路用的是遠光/近光獨立降壓電路，輸出是共正極的，經過LED燈后再回到電源負。兩顆MOS分別由對應的芯片單獨驅動。

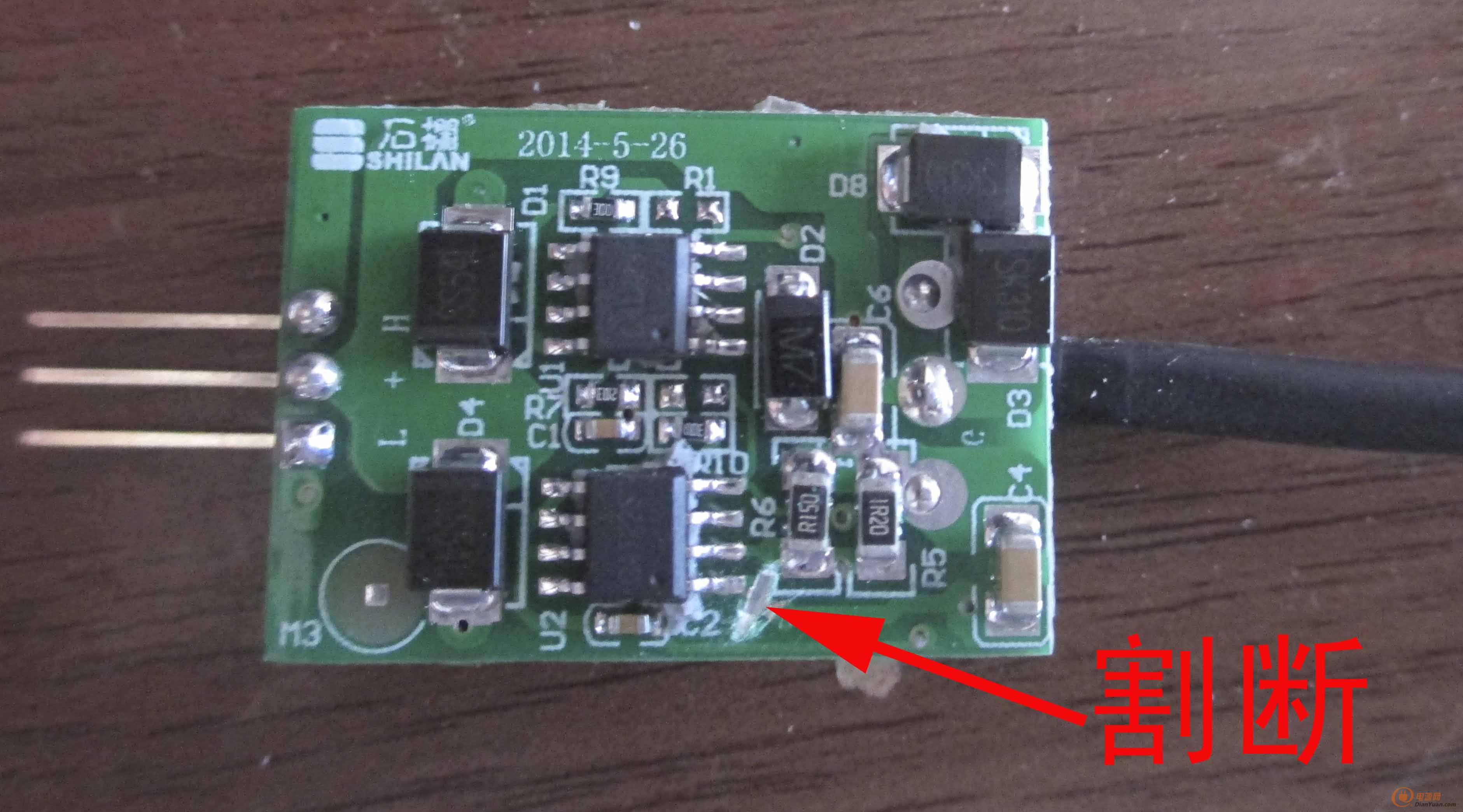

        用美工刀片割斷LAYOUT錯誤的銅箔，因為這條銅箔直接將PWM芯片的供電腳拉上了電路的電源正。不管你怎么按轉換開關，連接該芯片的燈一直亮。



0
回復
2015-03-23 11:56
@wenzhenmin168
[圖片]            用美工刀片割斷LAYOUT錯誤的銅箔，因為這條銅箔直接將PWM芯片的供電腳拉上了電路的電源正。不管你怎么按轉換開關，連接該芯片的燈一直亮。

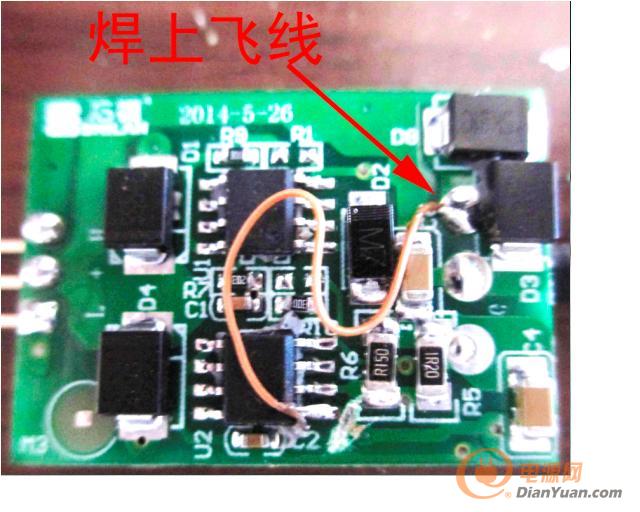

        這樣用飛線將輸入端與PWM芯片的電源端接起來！

0
回復
2015-03-23 12:18
@wenzhenmin168
[圖片]        這樣用飛線將輸入端與PWM芯片的電源端接起來！

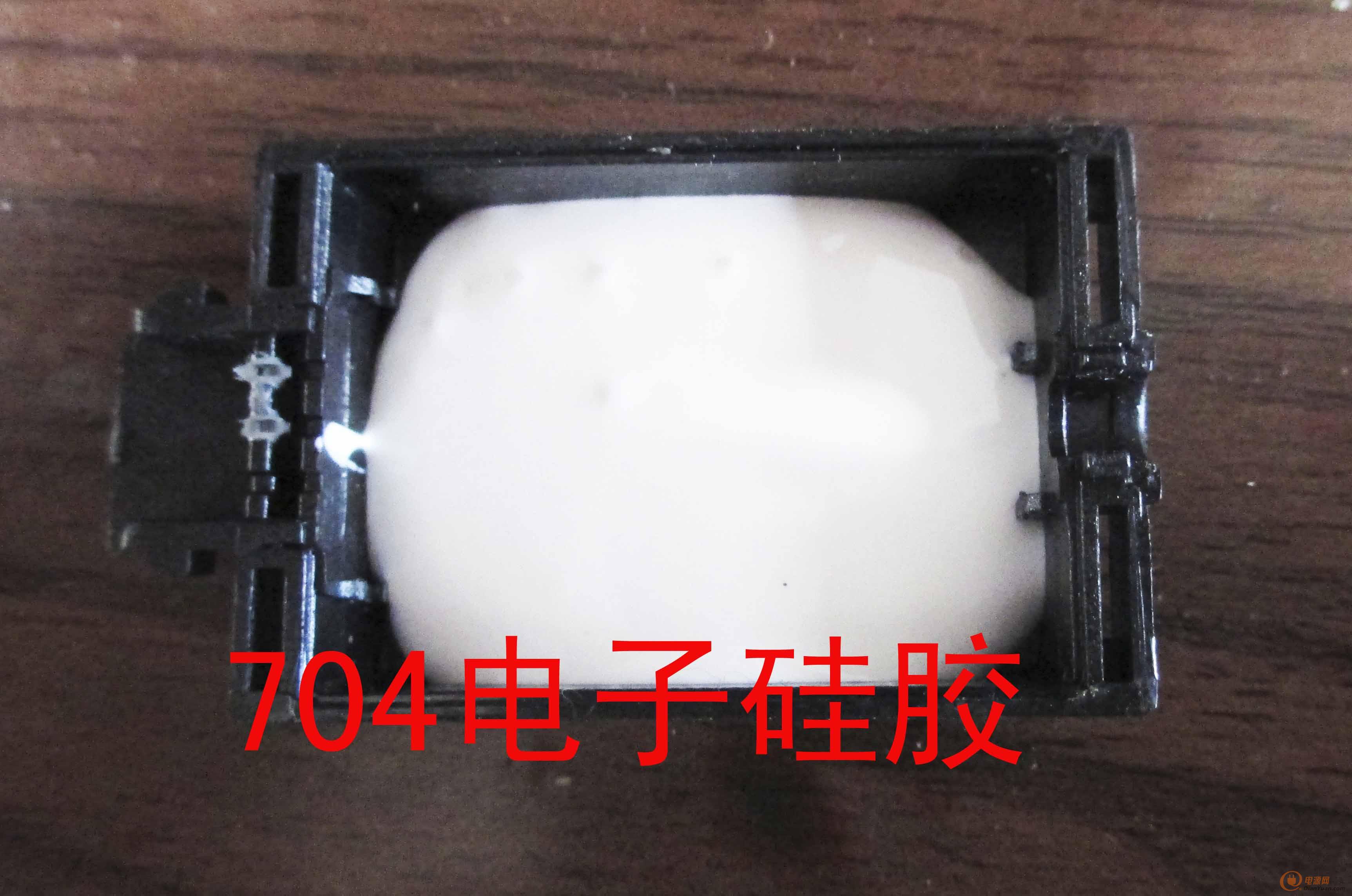

    然后用電子硅膠封起來，蓋上膠蓋。接到摩托車上試遠近光。全部OK！

0
回復
2015-03-23 13:30
@wenzhenmin168
[圖片]     然后用電子硅膠封起來，蓋上膠蓋。接到摩托車上試遠近光。全部OK！[圖片]

還好樓主懂電源，如果換成不懂電源技術的人（比如我），肯定會找賣家退貨了。。。

試遠近光的圖片也發出來看看唄，想看看樓主的摩托車

0
回復
2015-03-23 16:12
@電源網-fqd
還好樓主懂電源，如果換成不懂電源技術的人（比如我），肯定會找賣家退貨了。。。試遠近光的圖片也發出來看看唄，想看看樓主的摩托車[圖片]
這個燈真的很好！晚上開燈的光效圖片我過兩天晚上出去試下。很少晚上開摩托車出去玩！怕被撞。紅/黃毛飛車黨太多了。
0
回復
2015-03-24 10:07
已經被添加到社區經典嘍
http://m.zjkrx.cn/bbs/classic/
0
回復
2015-03-24 10:08
@wenzhenmin168
這個燈真的很好！晚上開燈的光效圖片我過兩天晚上出去試下。很少晚上開摩托車出去玩！怕被撞。紅/黃毛飛車黨太多了。[圖片]
期待圖片哦
0
回復
2015-03-24 12:25
@電源網-fqd
已經被添加到社區經典嘍http://m.zjkrx.cn/bbs/classic/
陽春三月！打算本周未去效區，到時上傳相對應的圖片！希望滿載而歸...........................
0
回復
liaohf521
LV.2
11
2015-04-02 17:00
@wenzhenmin168
[圖片]陽春三月！打算本周未去效區，到時上傳相對應的圖片！[圖片]希望滿載而歸...........................
大哥，電路用的電源開關芯片是什么型號？正想做個類似的電路。謝謝了
