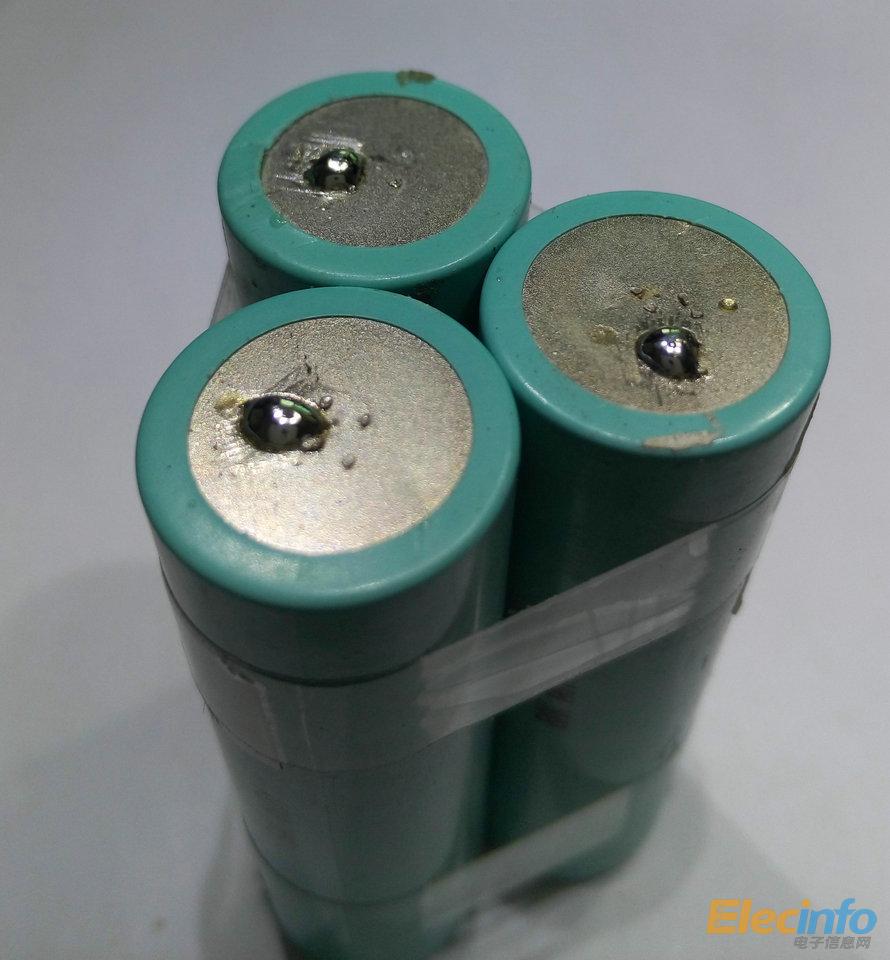

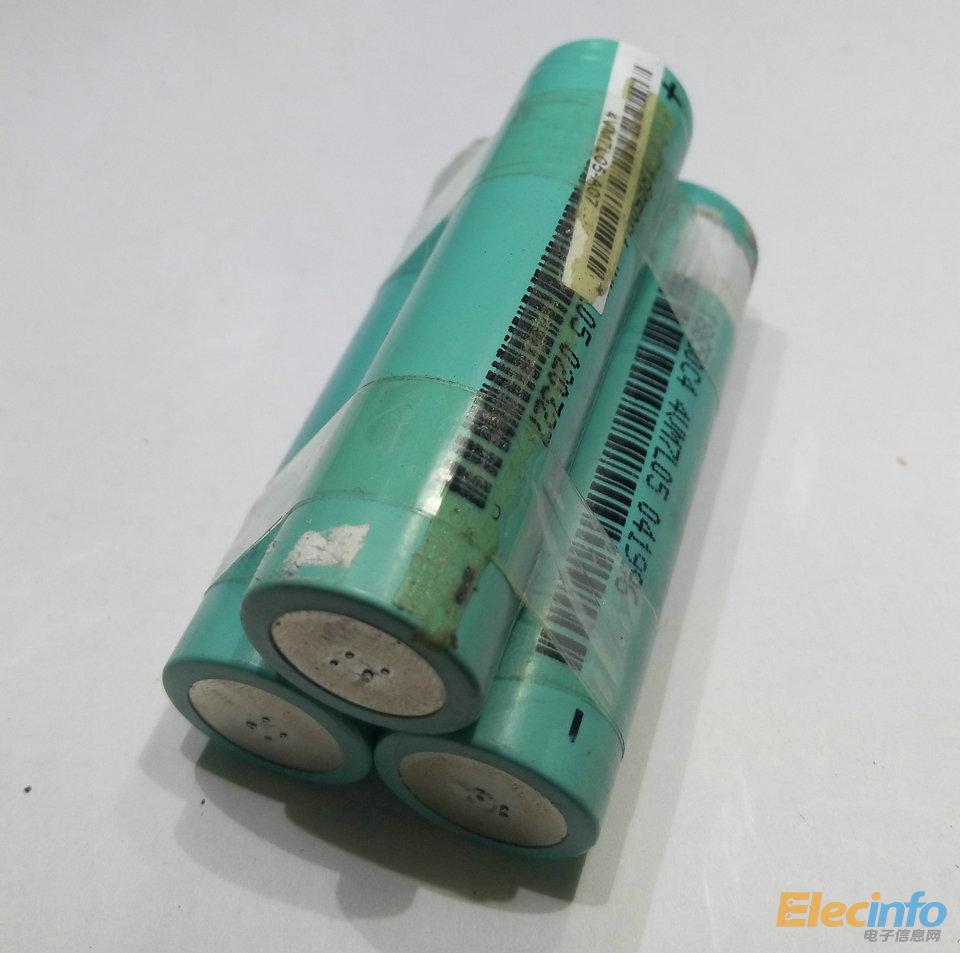

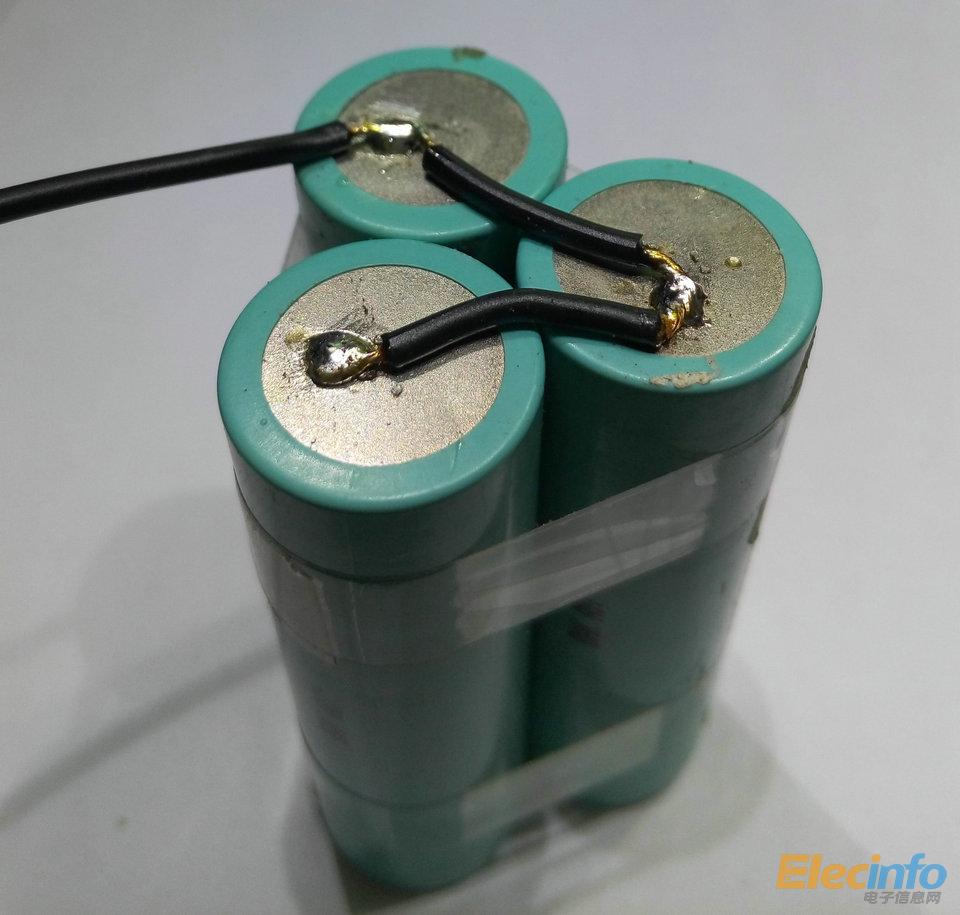

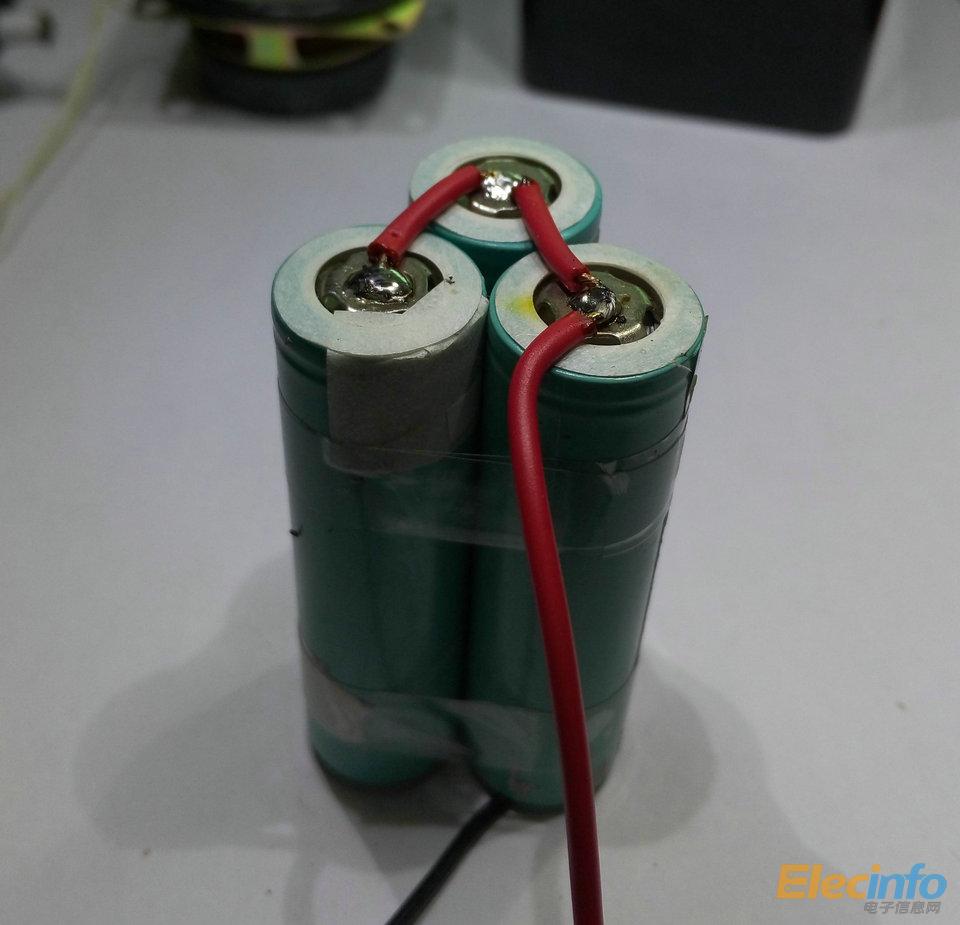

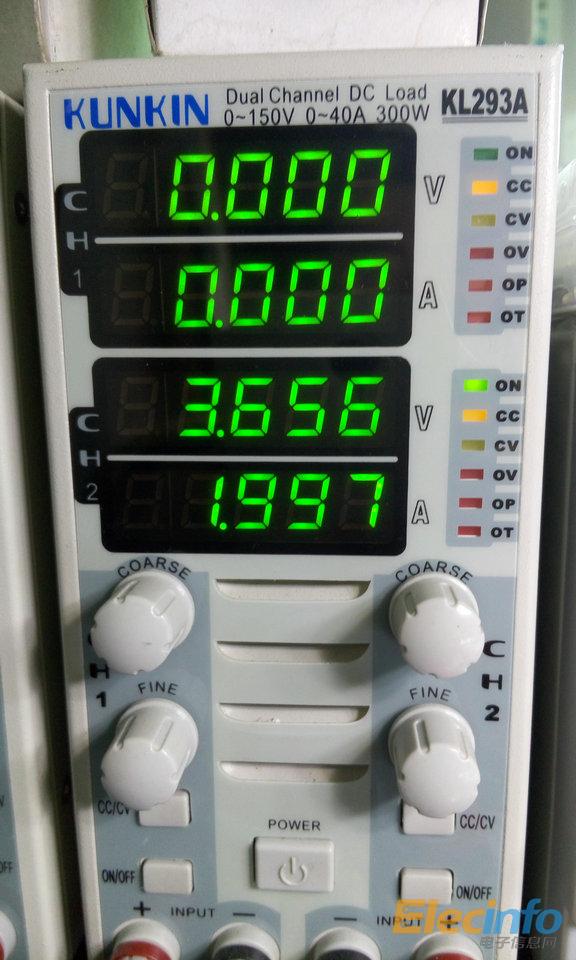

并聯后的放電測試，2A放電了兩個多小時依然還在3.6V上，看來很不錯了。

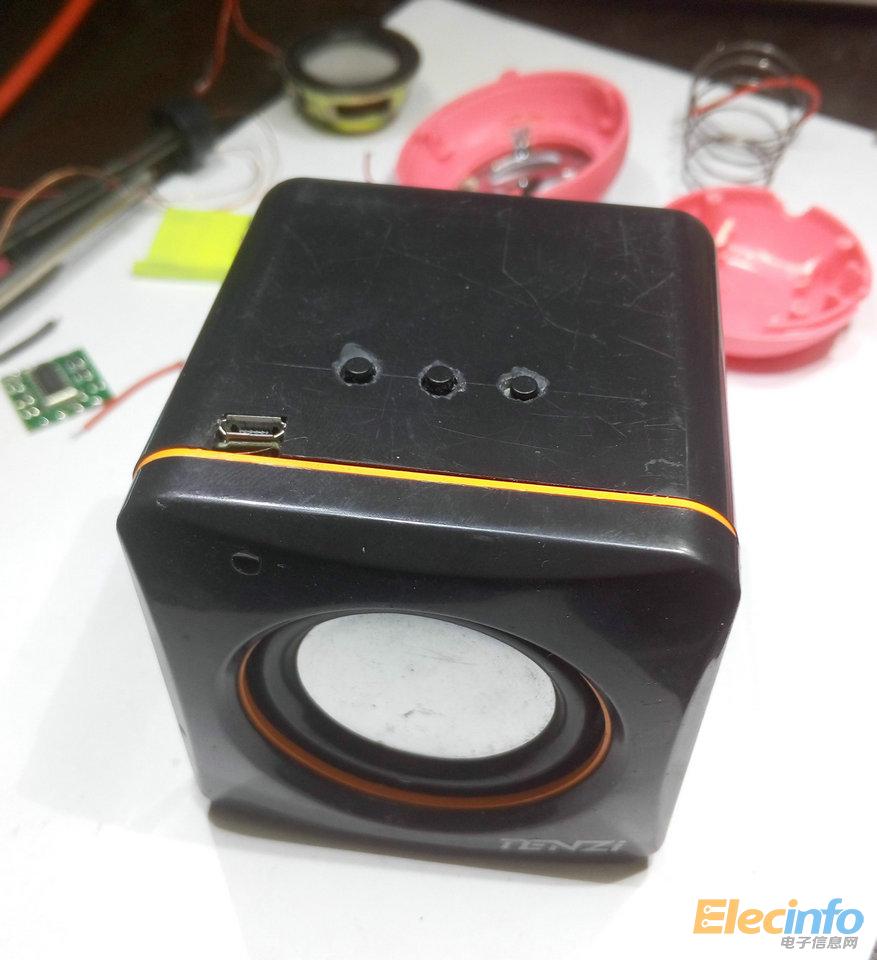

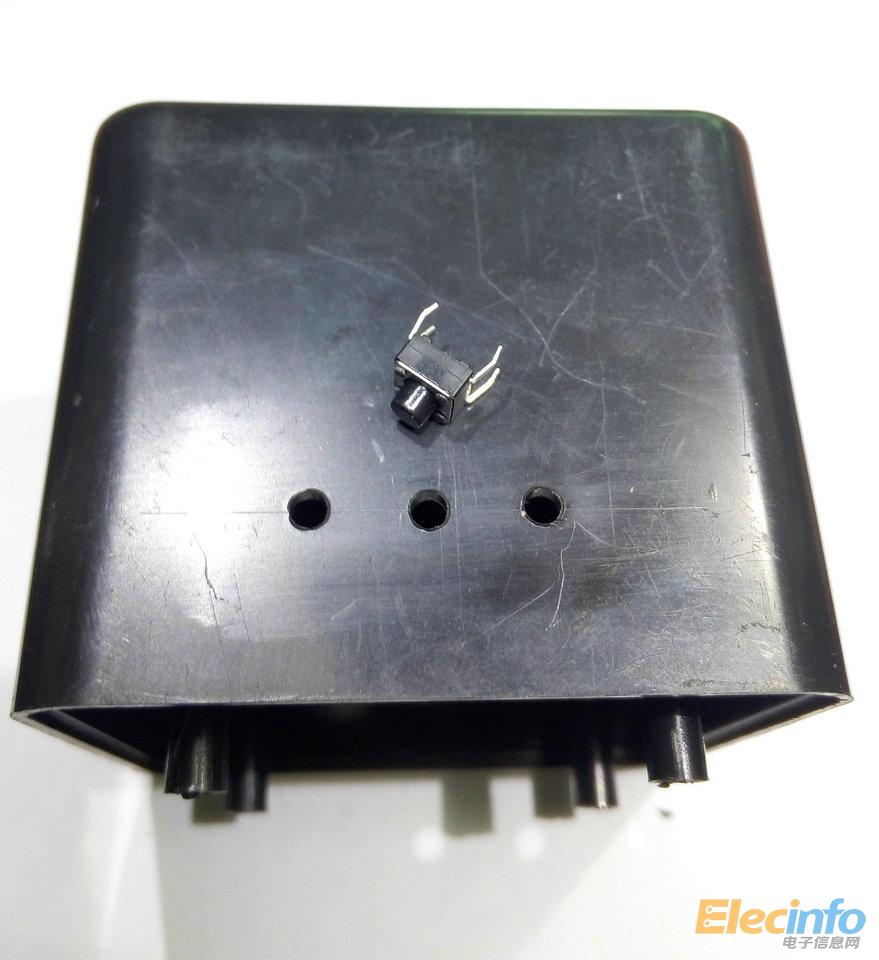

外殼上開三個洞，鉆的難看。

一個開機（功能）鍵準備放中間，兩邊的是音量。

按鍵就用常用的這種。

裝上測試，按鍵剛剛好超過外殼表面一點點。

不影響美觀，也可以按的很舒服。

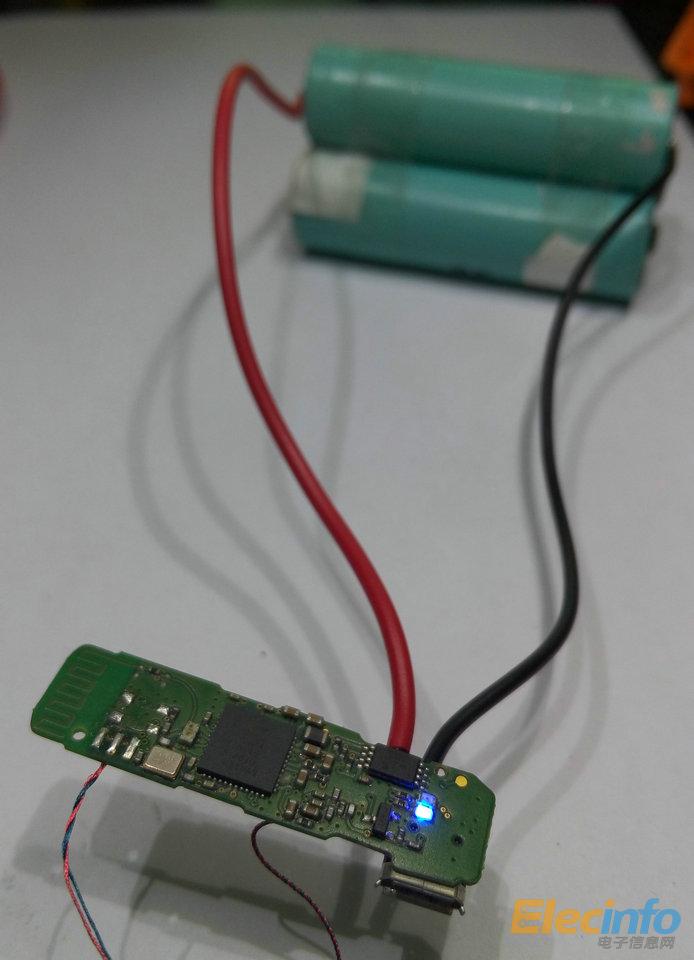

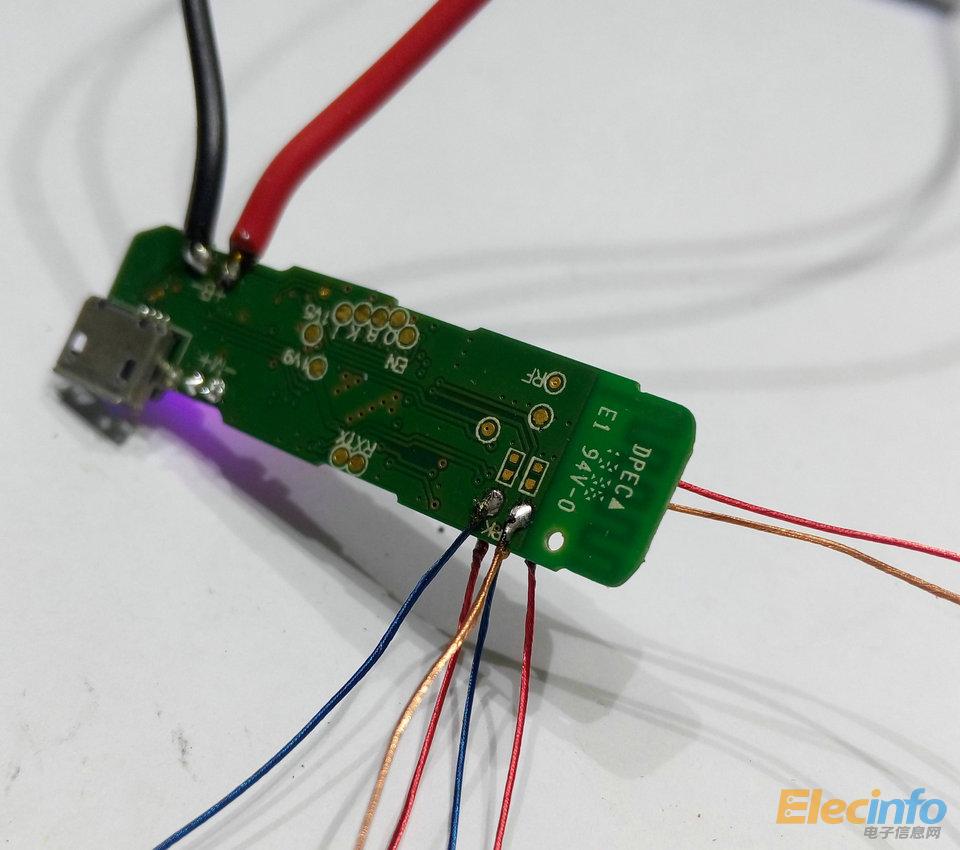

先給藍牙板子焊上電源。成功開機。板子左邊的四個點是開機和功能鍵的位置。

邊上三個是音量鍵。中間點共用。

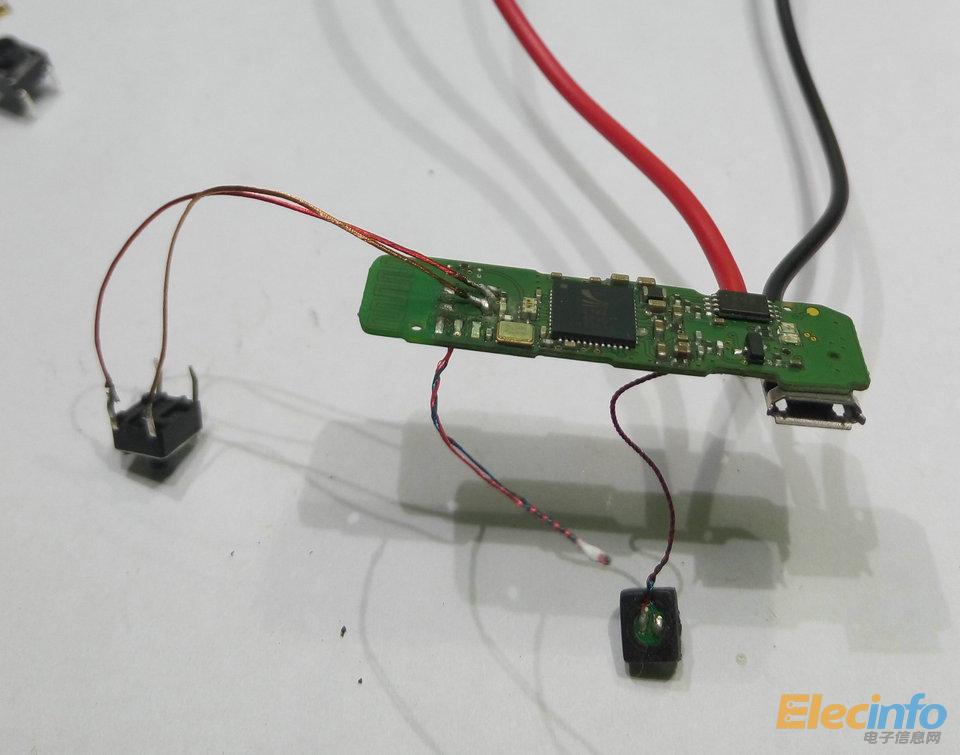

功能鍵先焊接好。中間兩根線是音頻信號。

麥克風還沒拆掉。

拆掉音頻線 麥克風

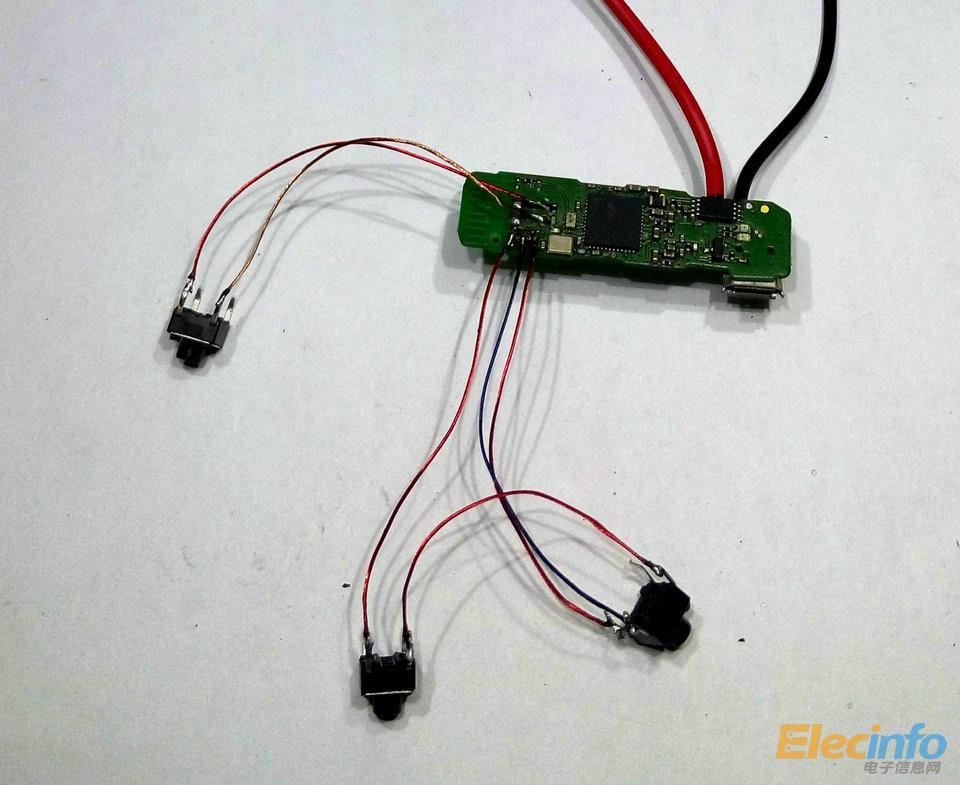

接入音量鍵。整個機子就這樣了。主題完成。

測試各功能，能開機，

音量鍵有用。

音頻信號在背面，用藍色金色引出。

后來的測試發現只需要藍色或金色任意一根接放大板就可以了。

兩根中有一根對地都會引起1A左右的短路。不過還好沒燒掉藍牙芯片。

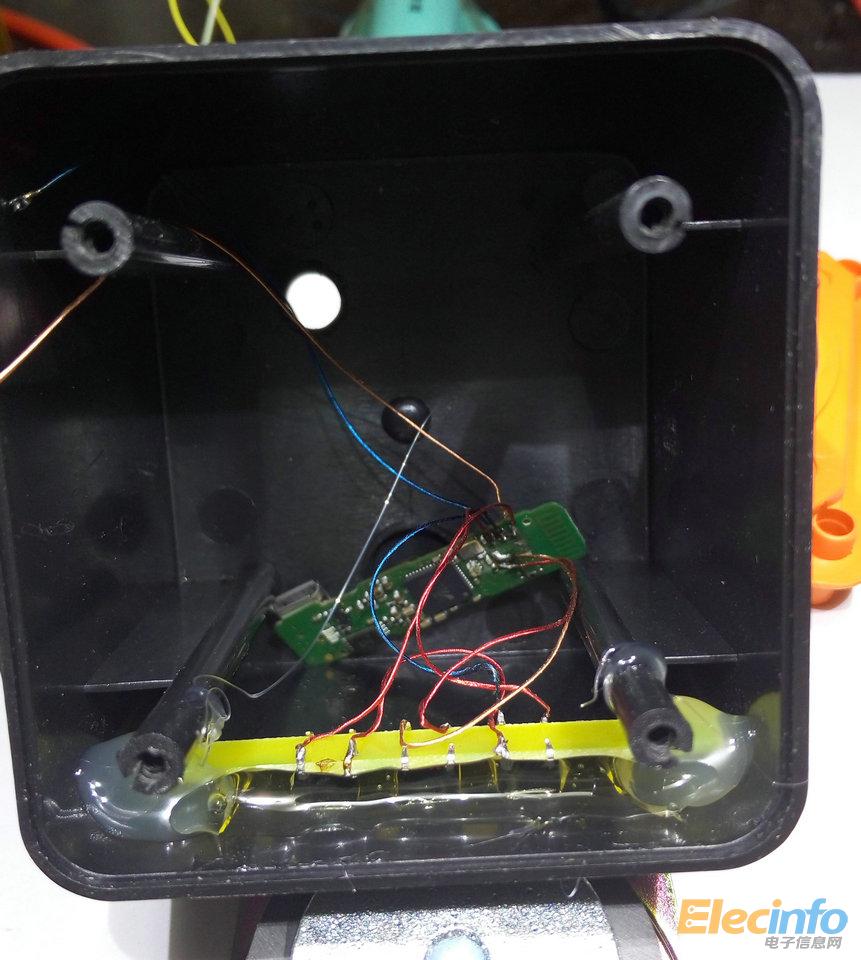

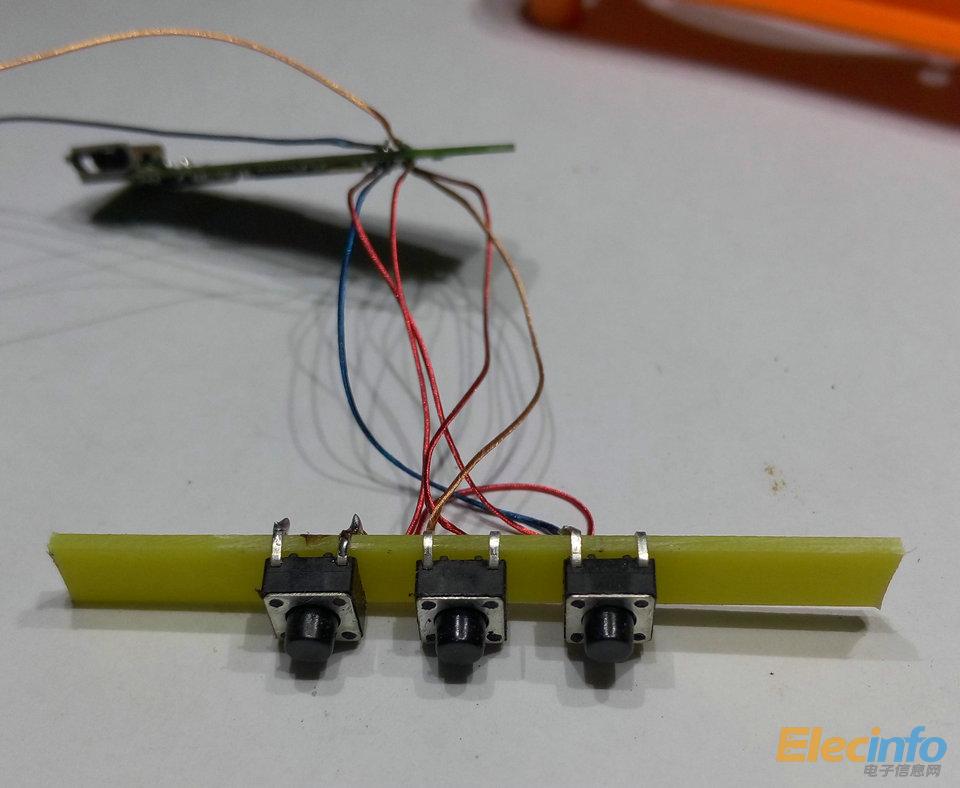

三個按鍵這樣固定起來，爪子彎過去抓住PCB。

熱熔膠是個好東西。我不考慮維修。

不成功就去垃圾堆。

接下來都是手工活了。

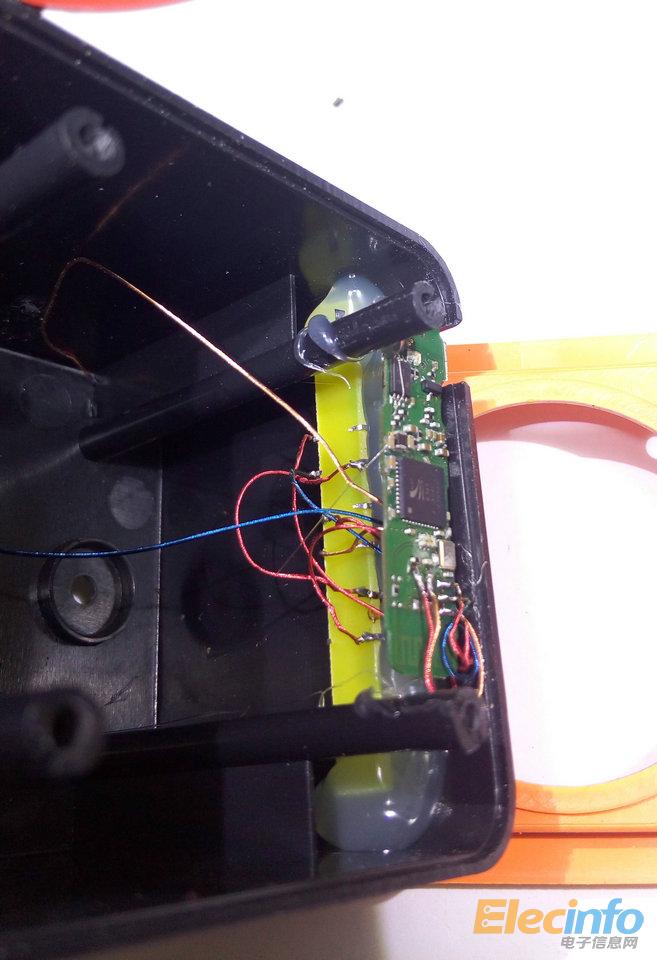

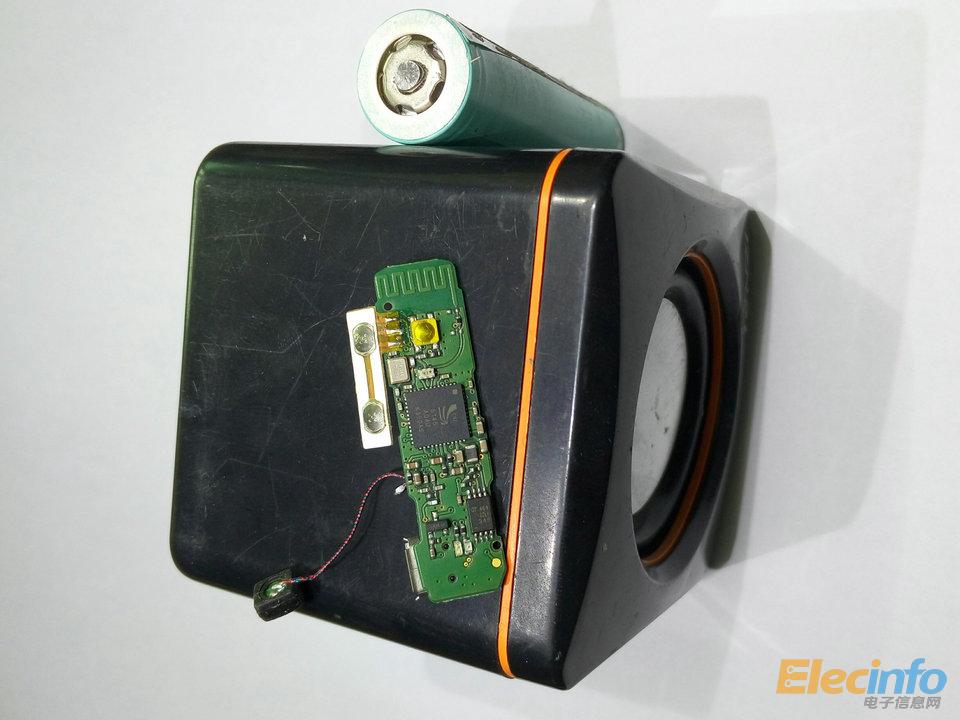

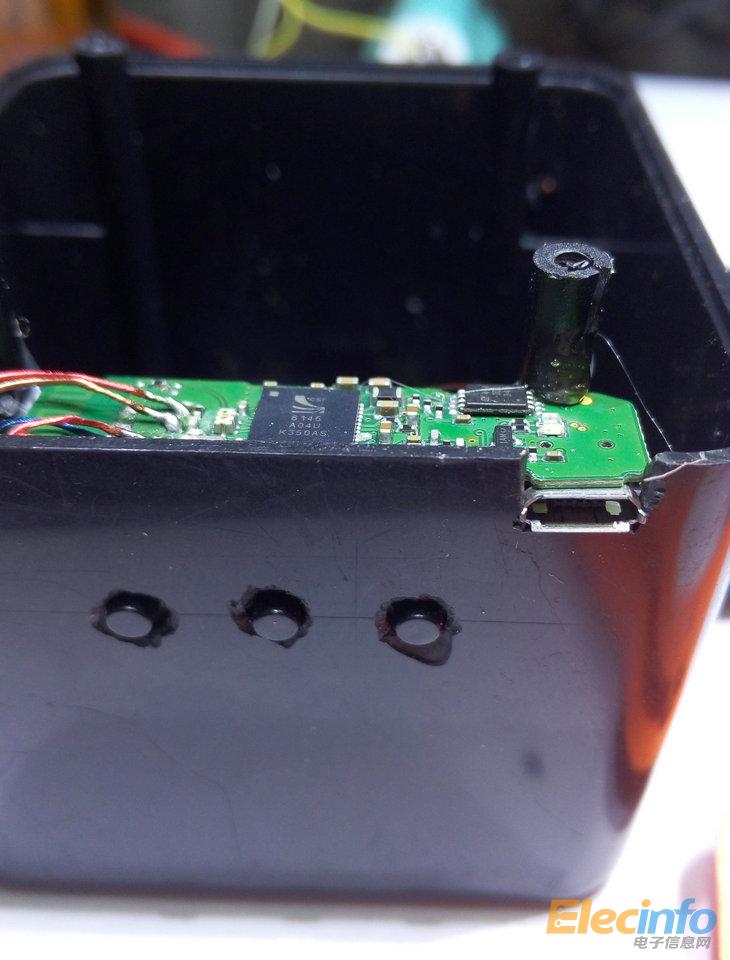

先切個口子，藍牙就這樣放了。

雖然藍牙的充電電流被限制在75毫安。

不過我不擔心充電問題。大不了插上充兩天。

這只是個單聲道的東東，沒必要再弄個專業的充電芯片。

同樣熱熔膠固定。線都按平了。

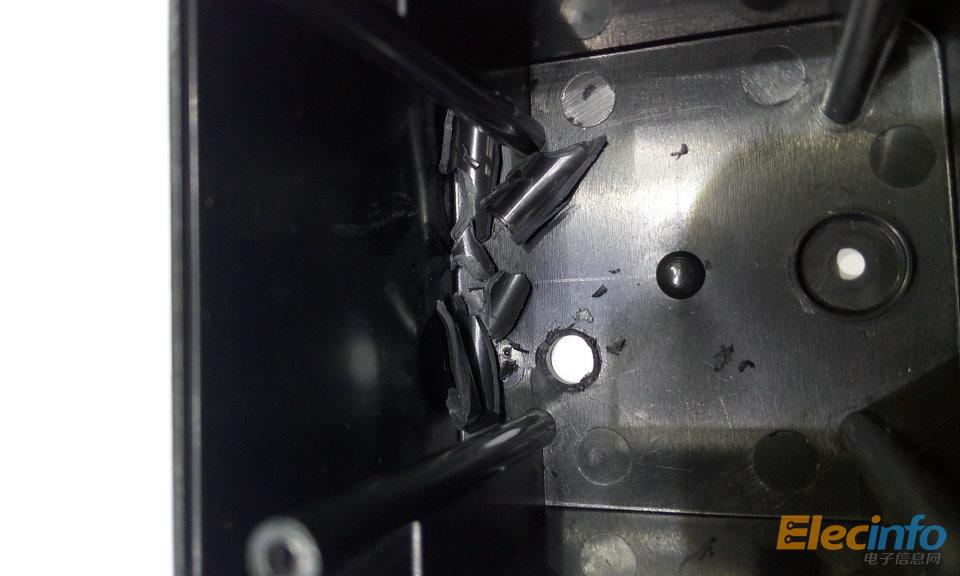

然后呢，這里要開兩個洞，

為了把原來藍牙的指示燈用上。

沒有導光柱，這難不倒我們DIY的窮人。

待會就知道秘密了。

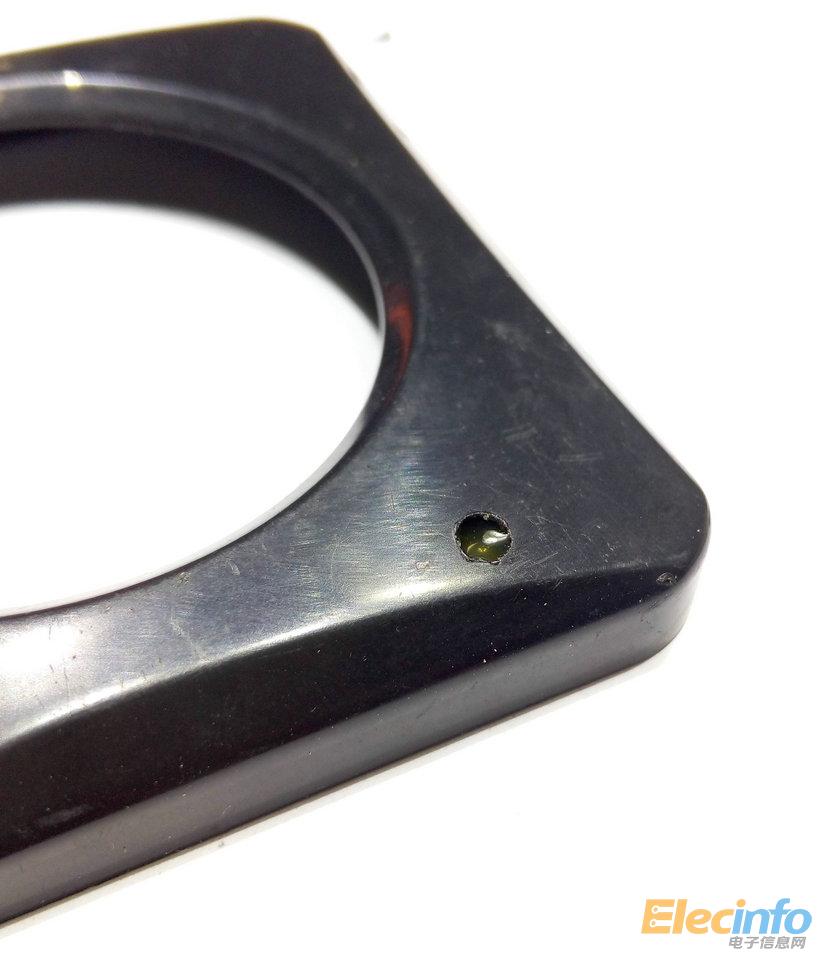

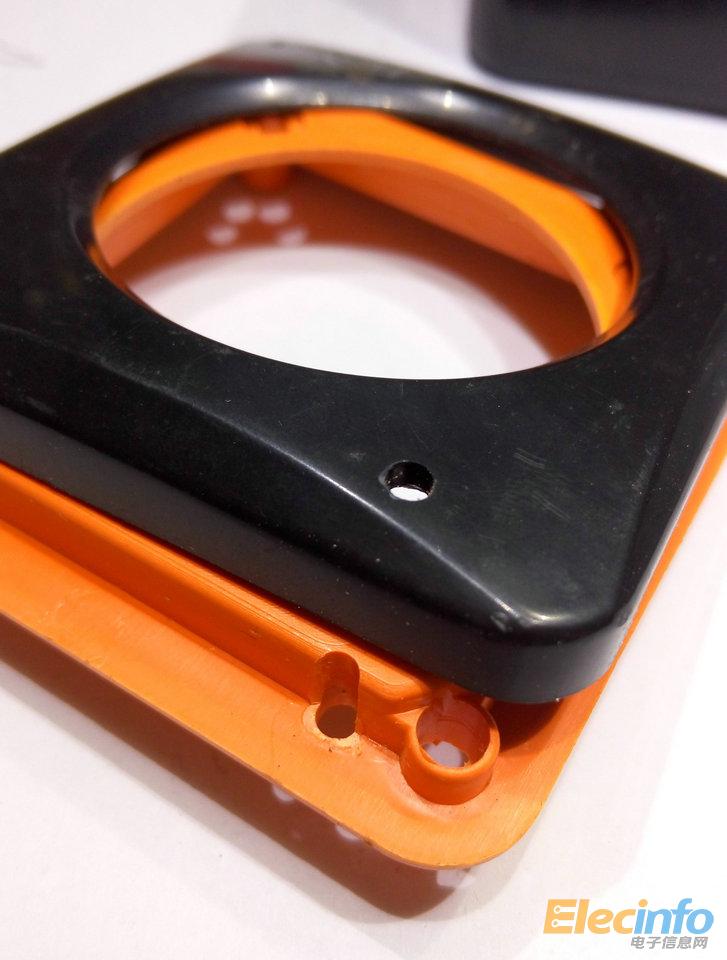

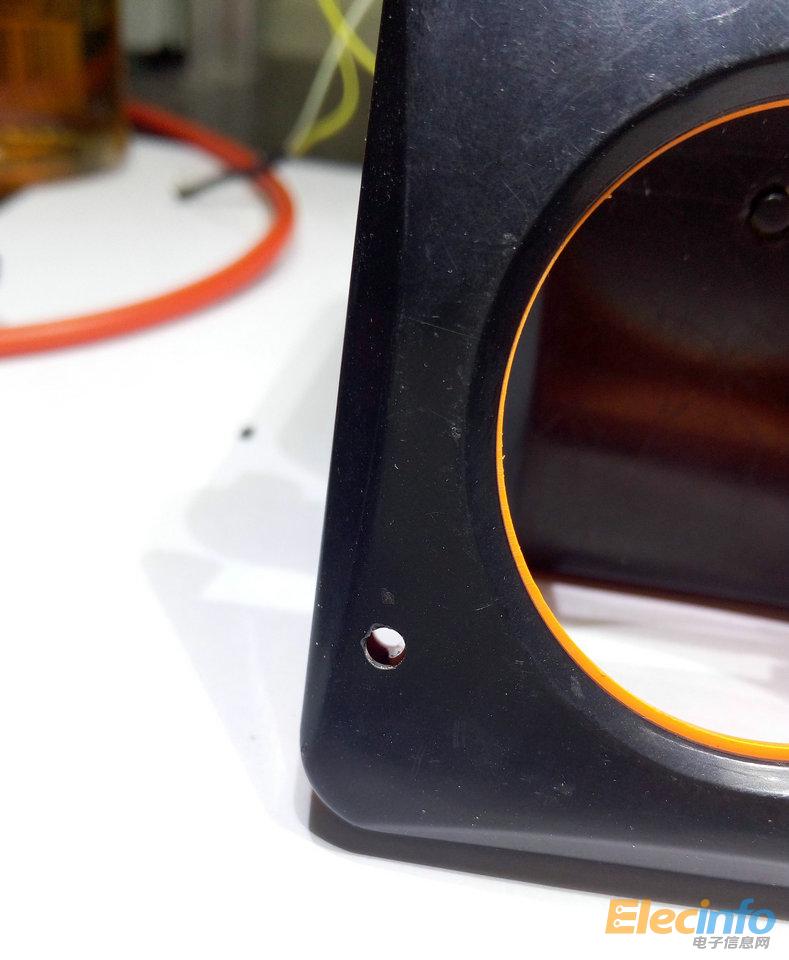

前殼上的洞。一樣是3毫米。

熱熔膠上場。

切一點點，電烙鐵熔進去就OK。

還有透鏡效果。

嗯，不錯。

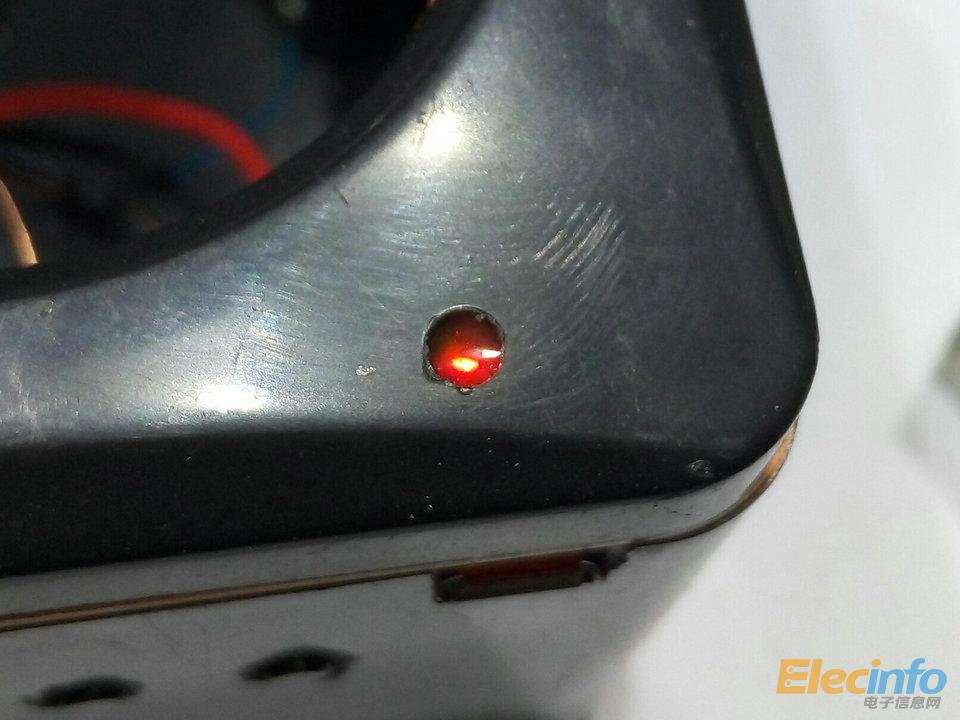

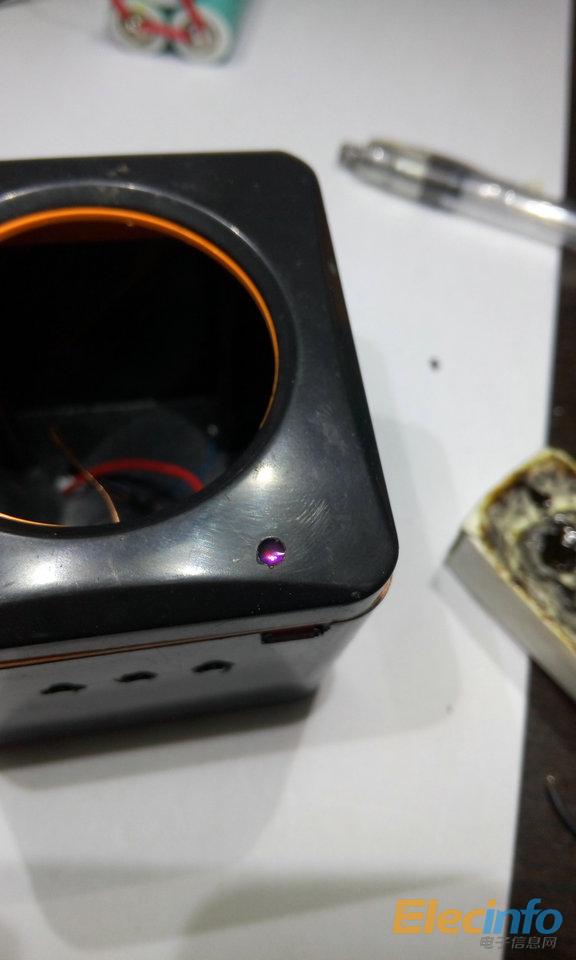

開機紅燈先。

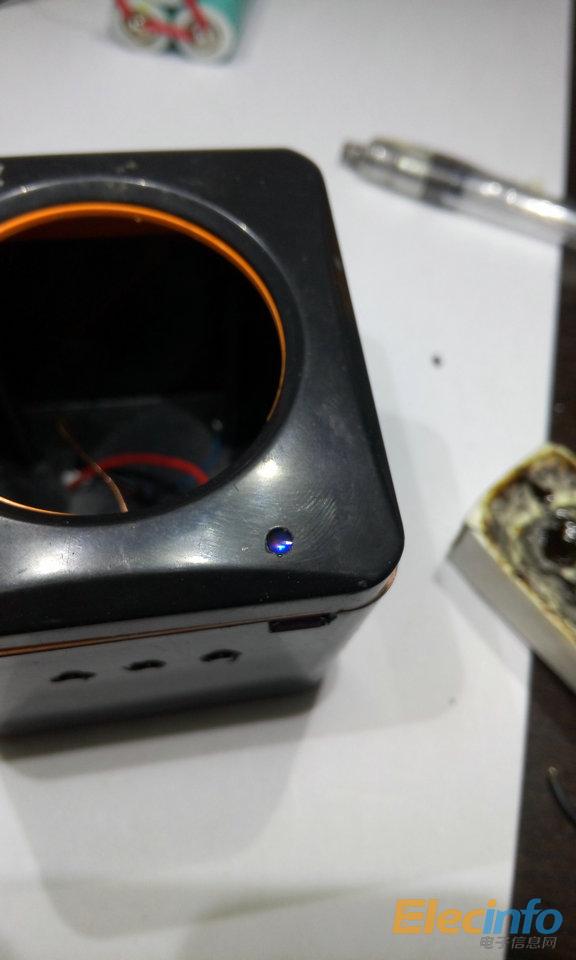

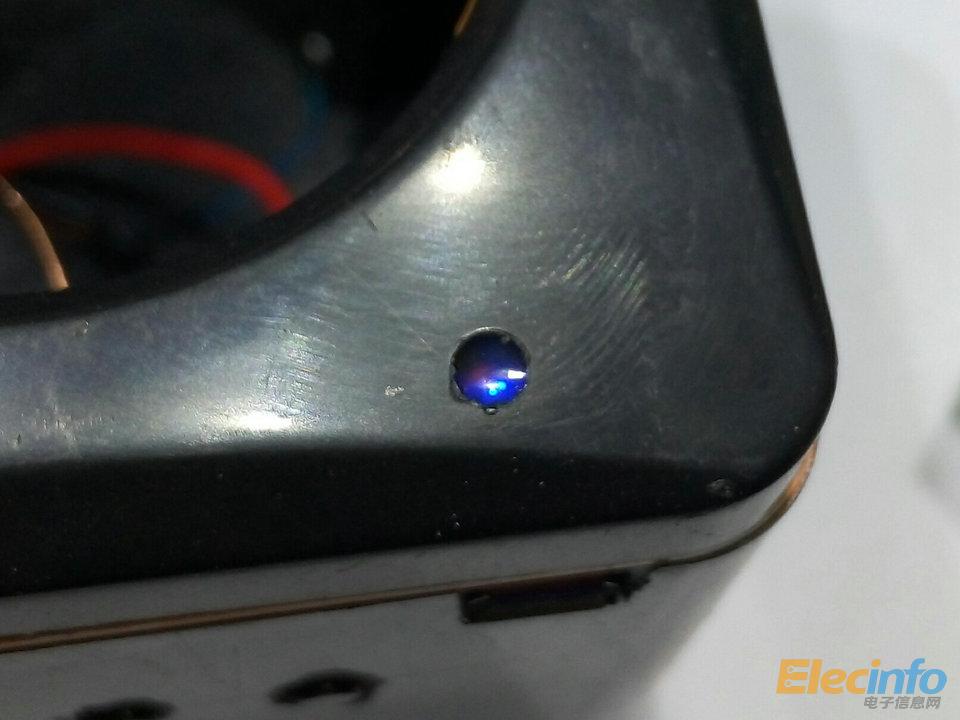

待機的藍燈。

臺燈下也能清晰看清楚狀態。

熱熔膠功不可沒。

燈測試完了，

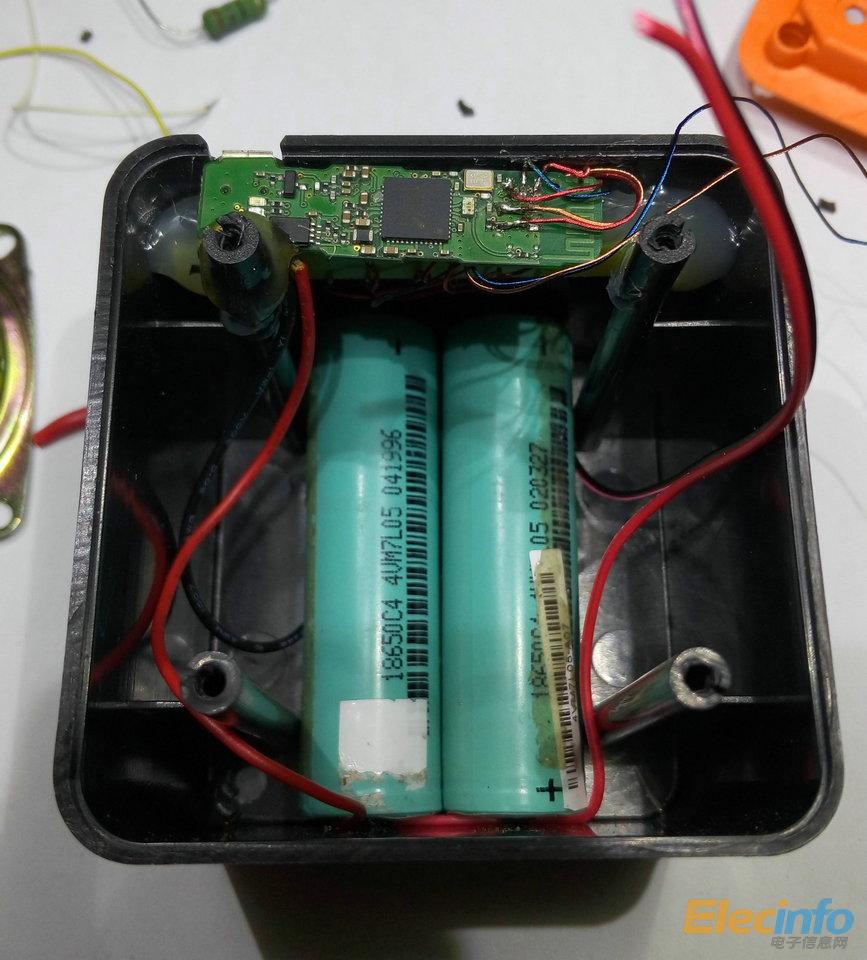

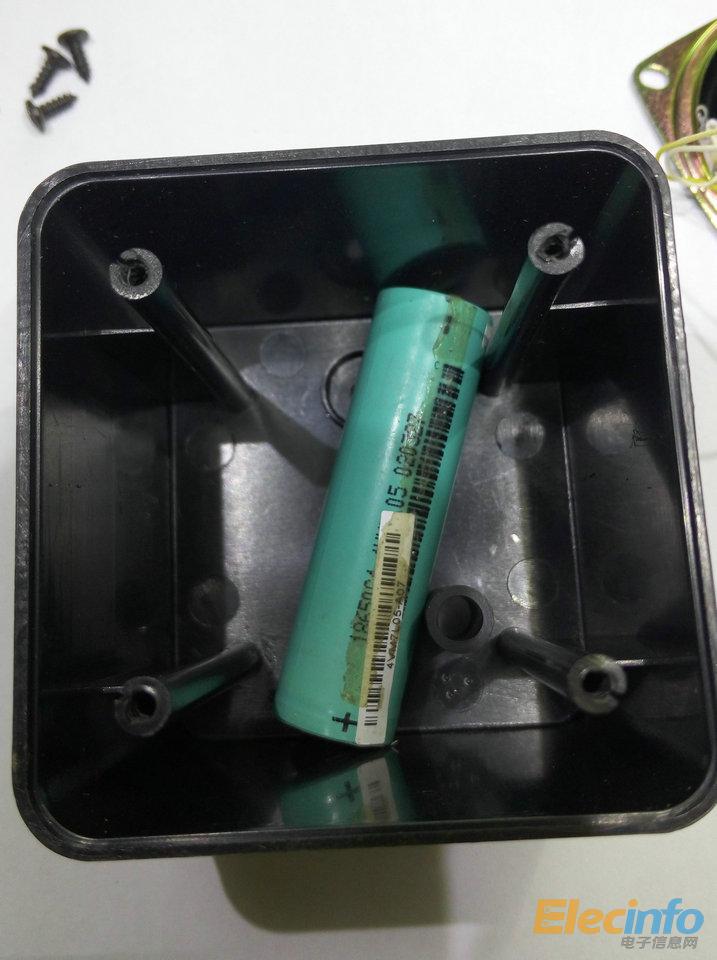

現在電池裝進去，

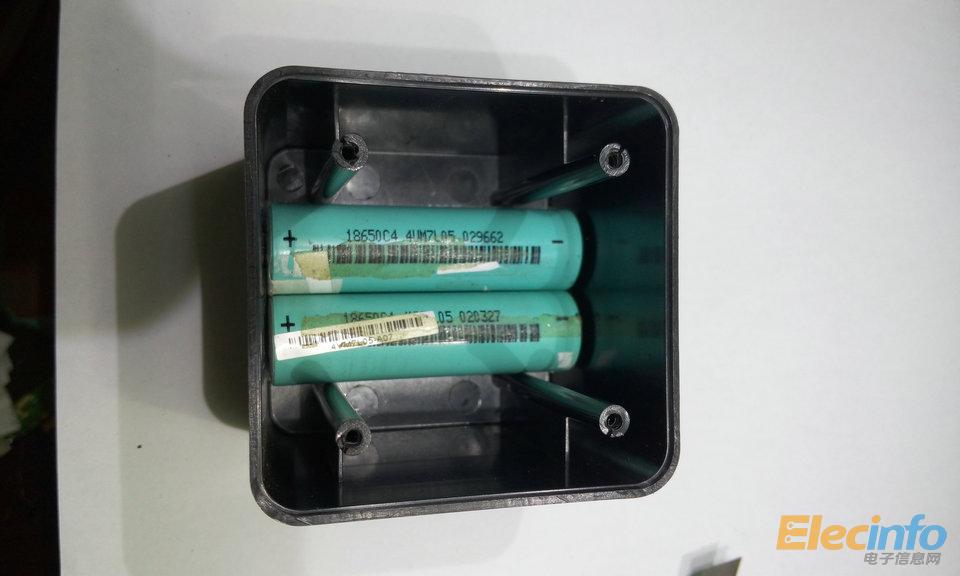

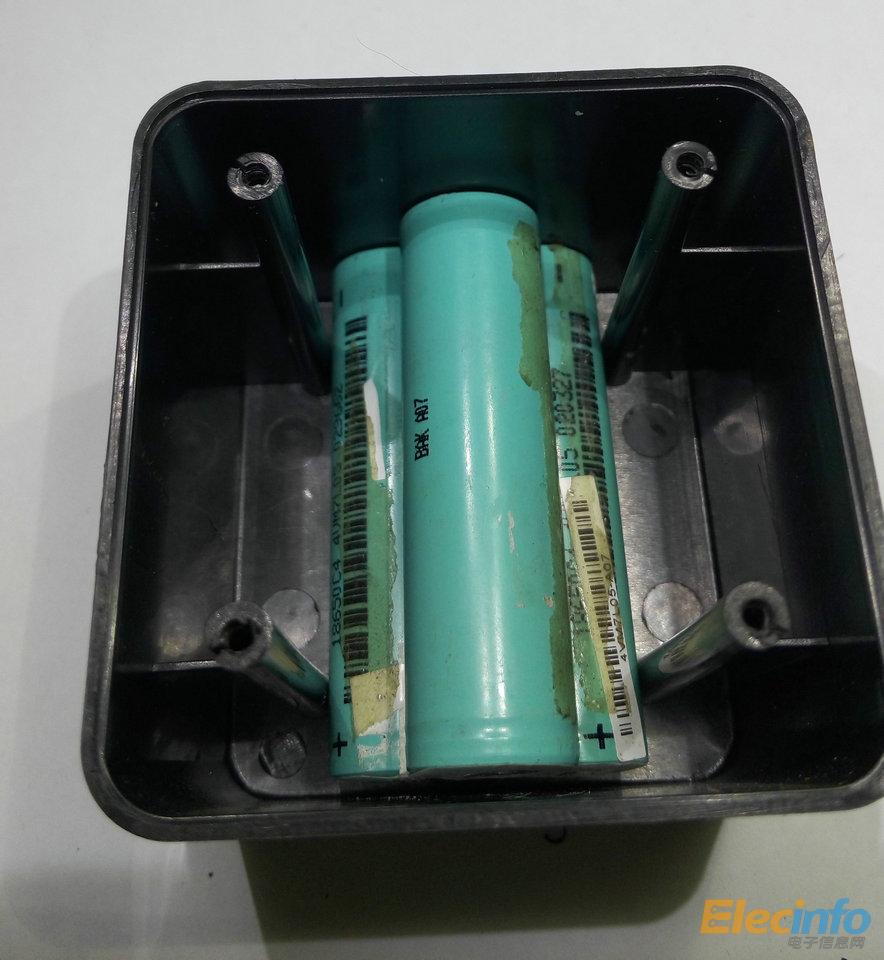

遺憾的是只能裝兩節了。

按鍵擋住了。

下面接入功放板。

這板子是一個插卡音箱上拆下來的。

插卡音箱的拆機貼后面會發的。

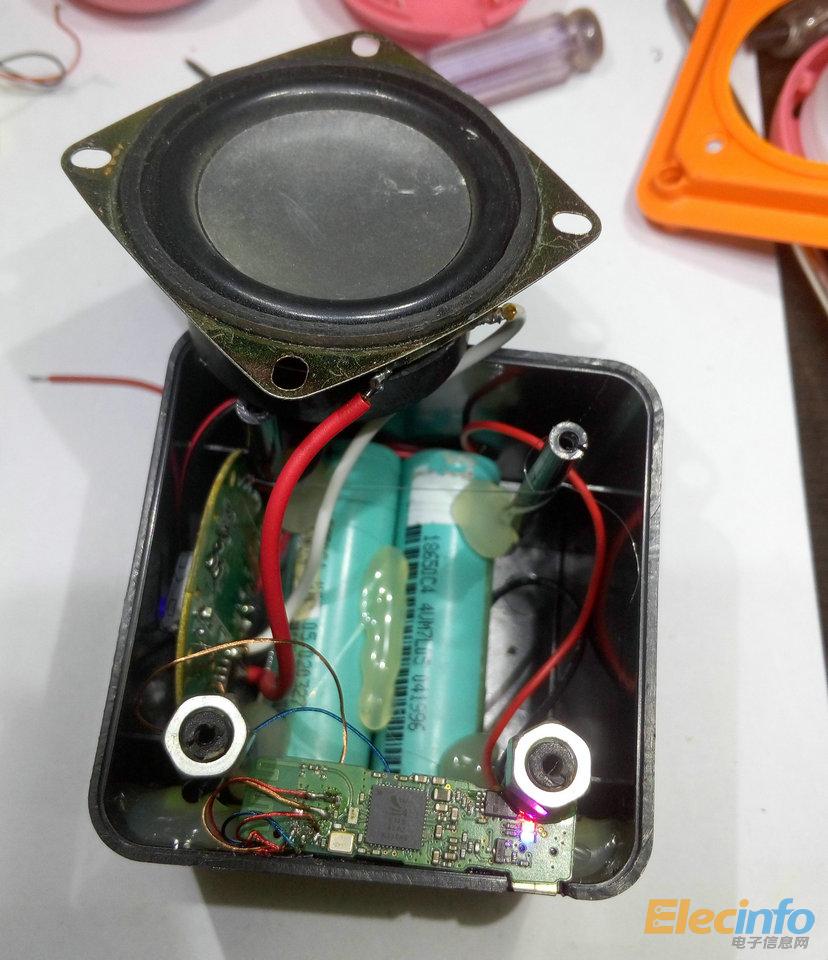

整體布局。

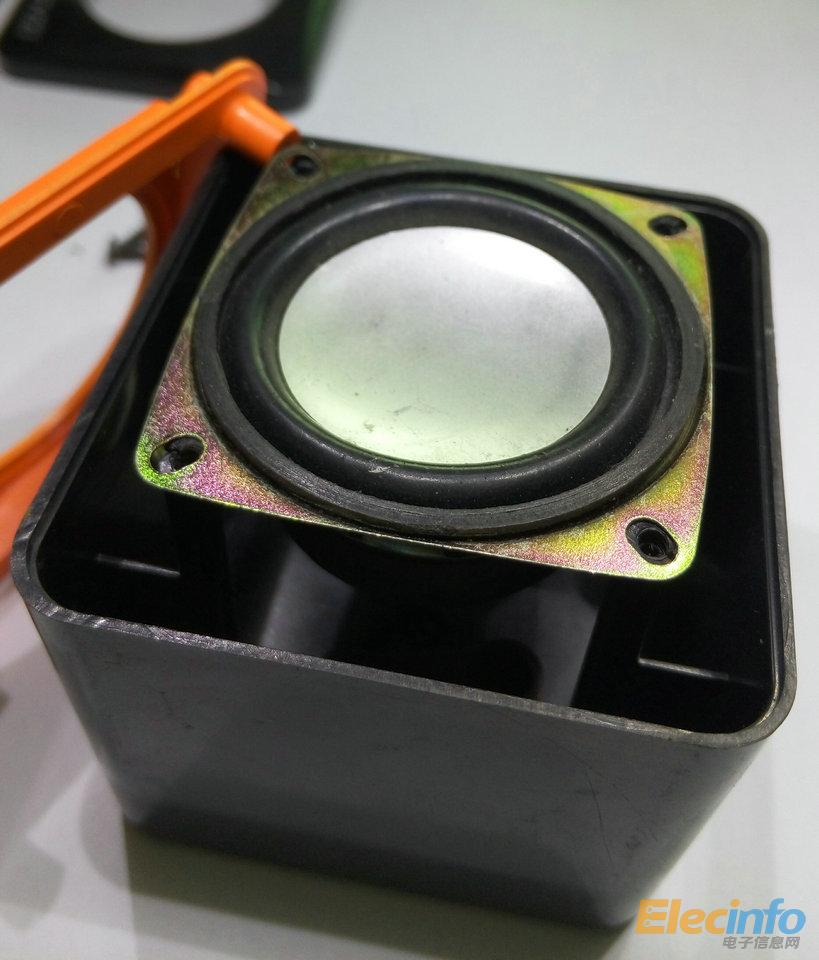

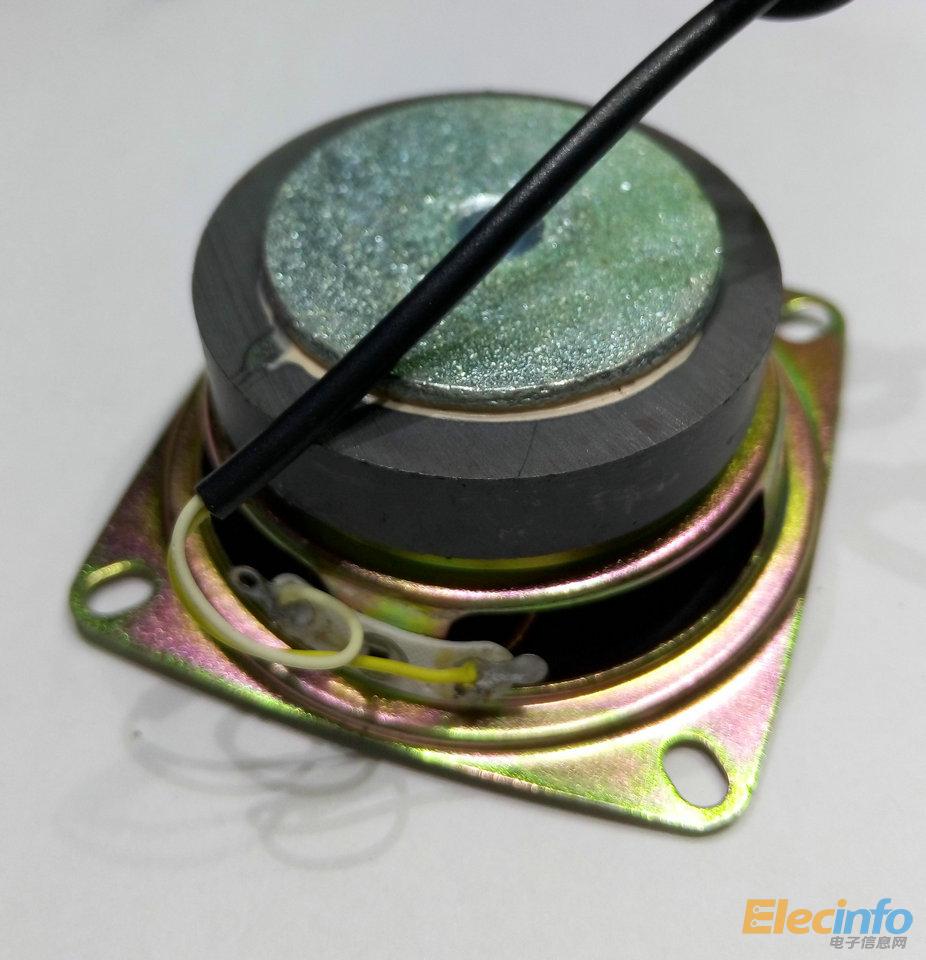

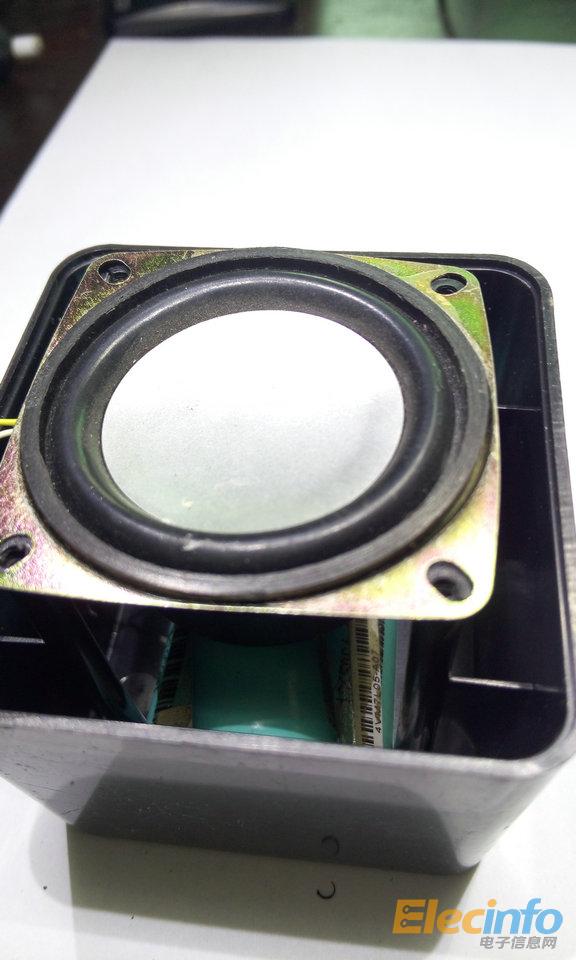

焊好喇叭。最后準備裝入。

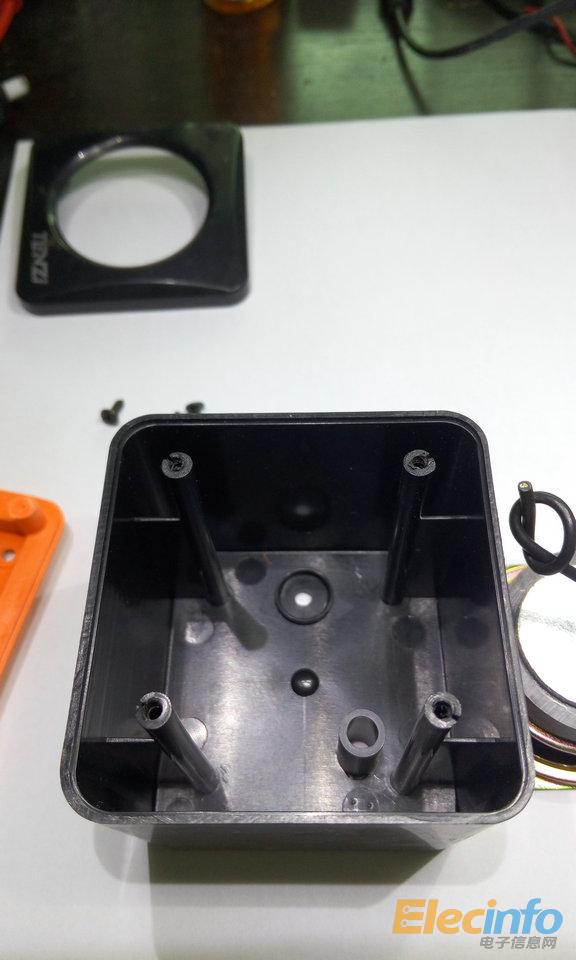

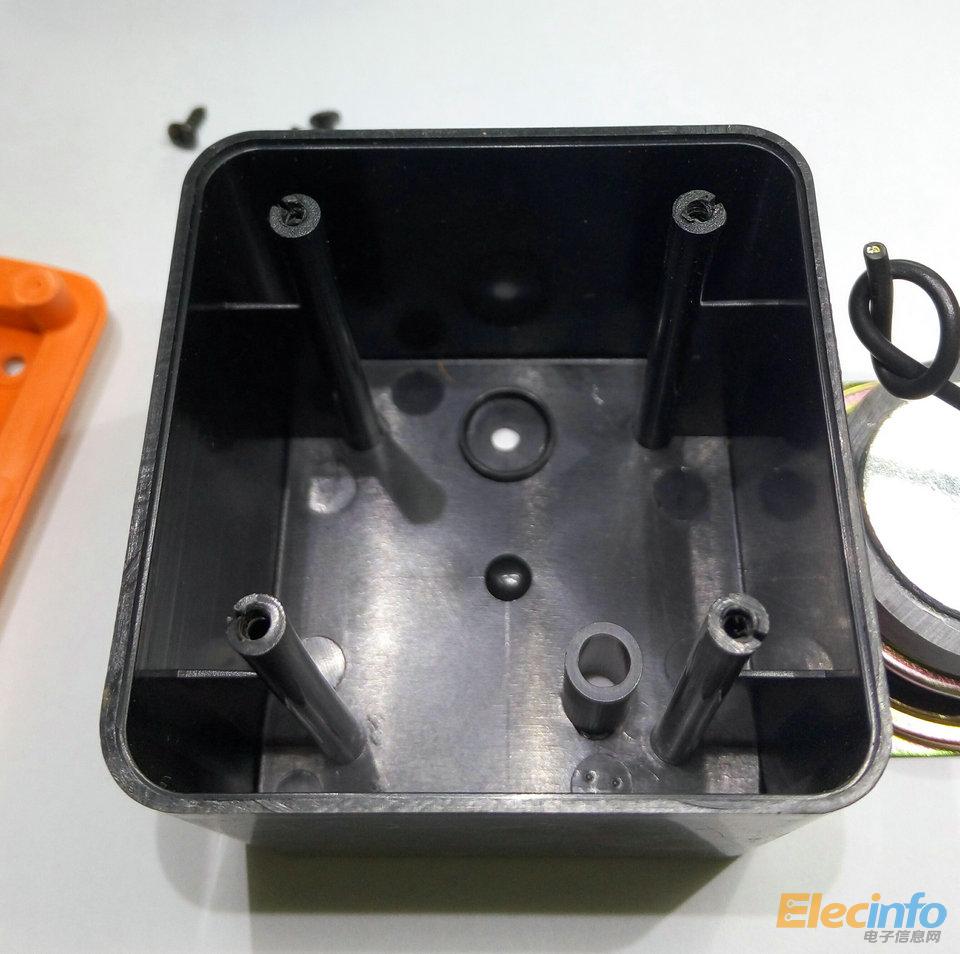

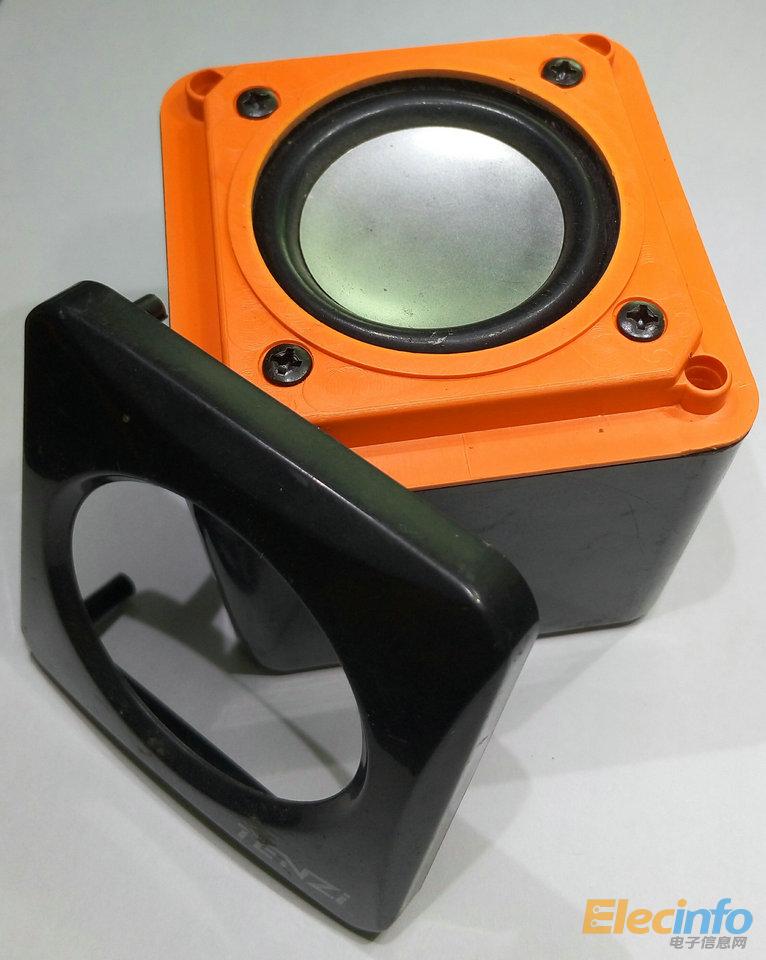

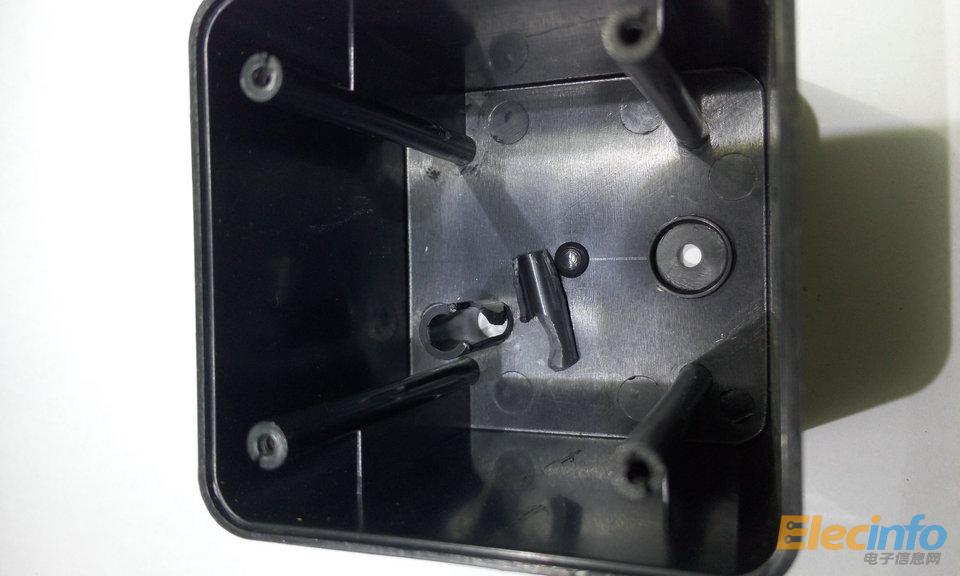

四顆6MM螺絲釘剛好卡住裂開的塑料柱。

而且不會碰到線路板。

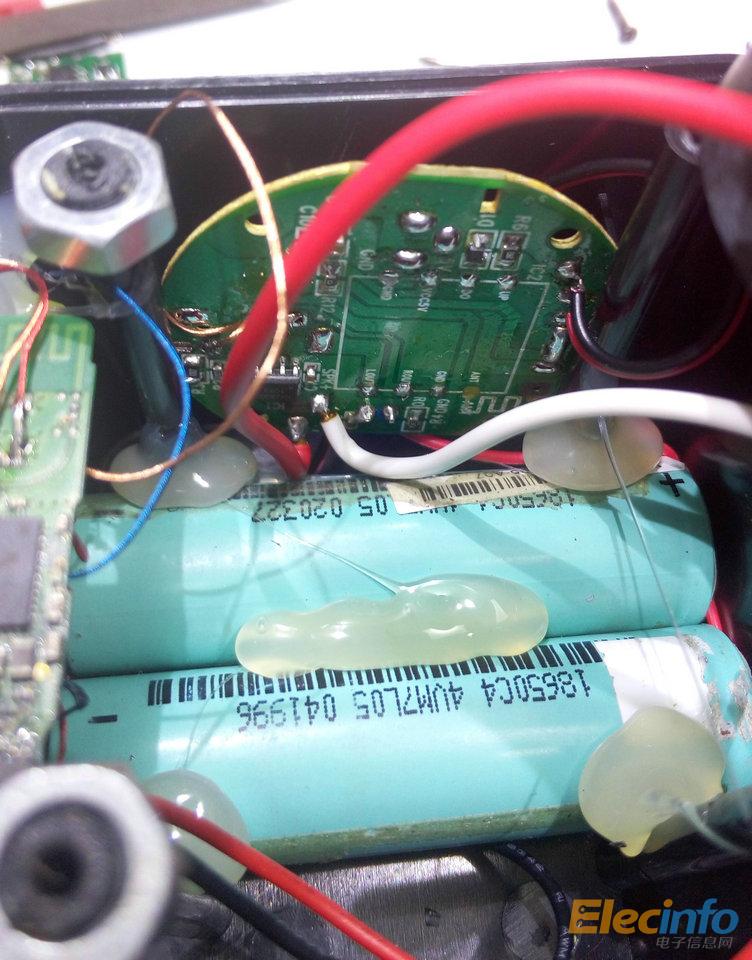

電池也用熱熔膠來固定。

雖然很難看。

不過我不在乎。

我喜歡實用的東東。

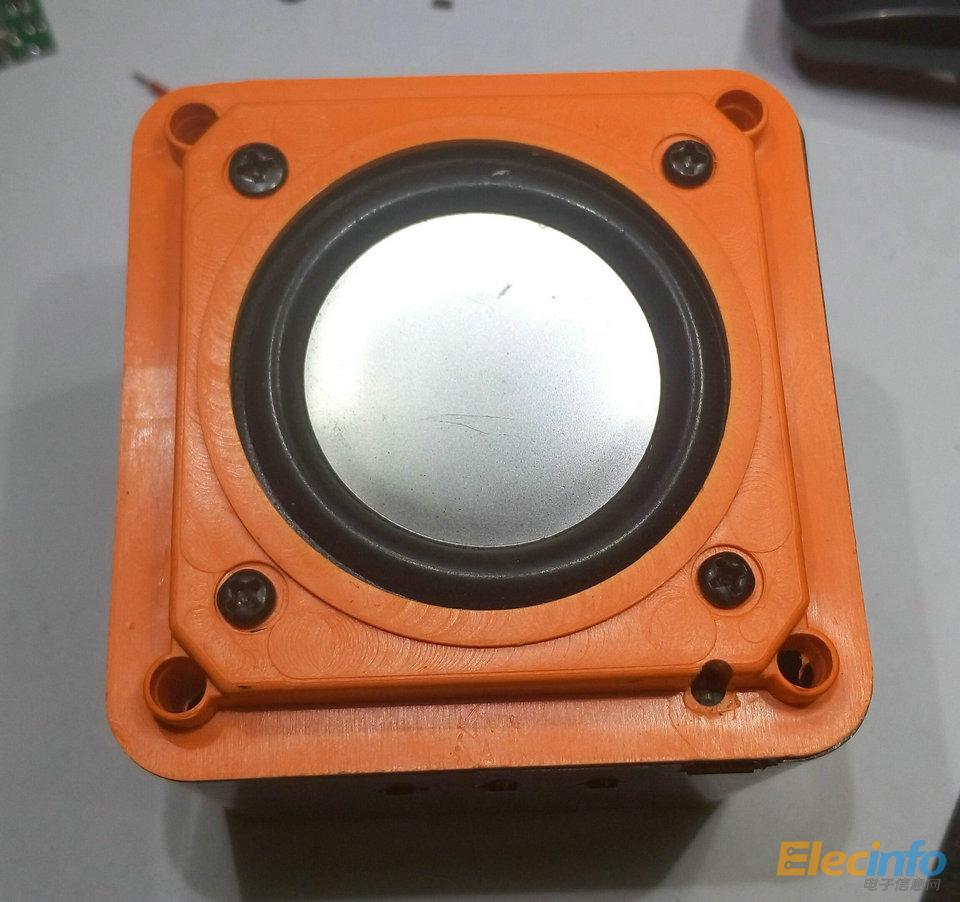

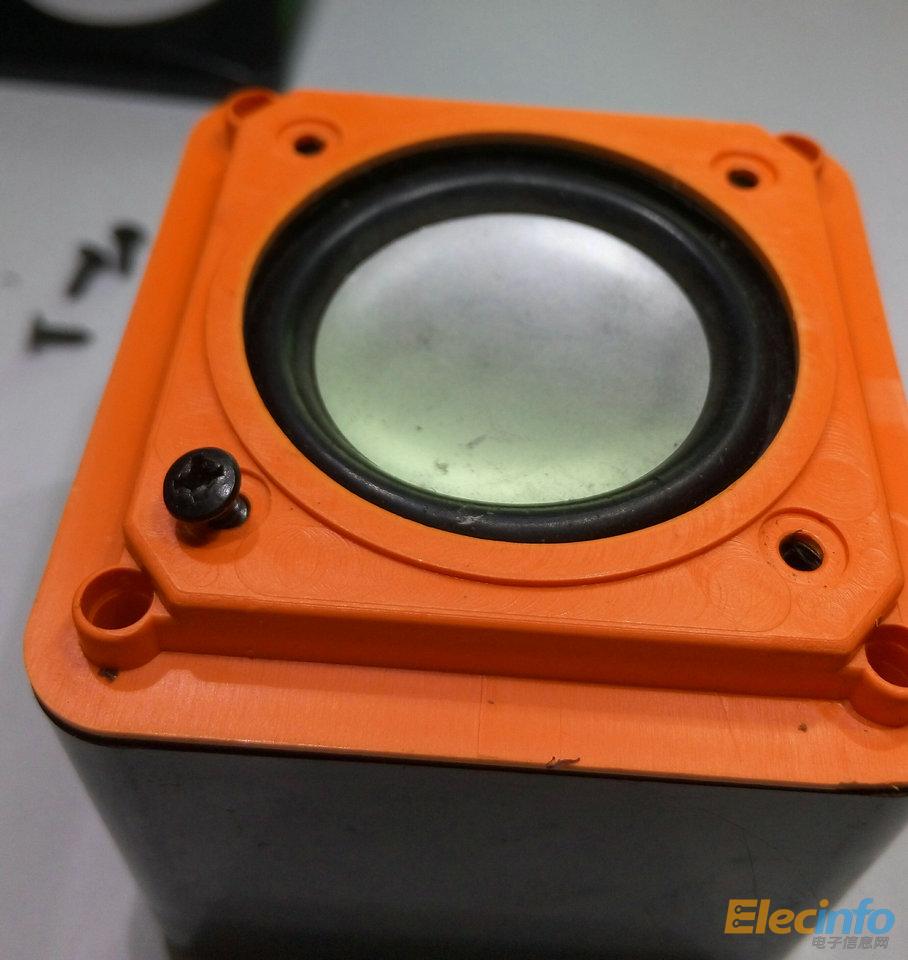

裝好喇叭，紅色外殼上的LED顯示孔也上了熱熔膠。

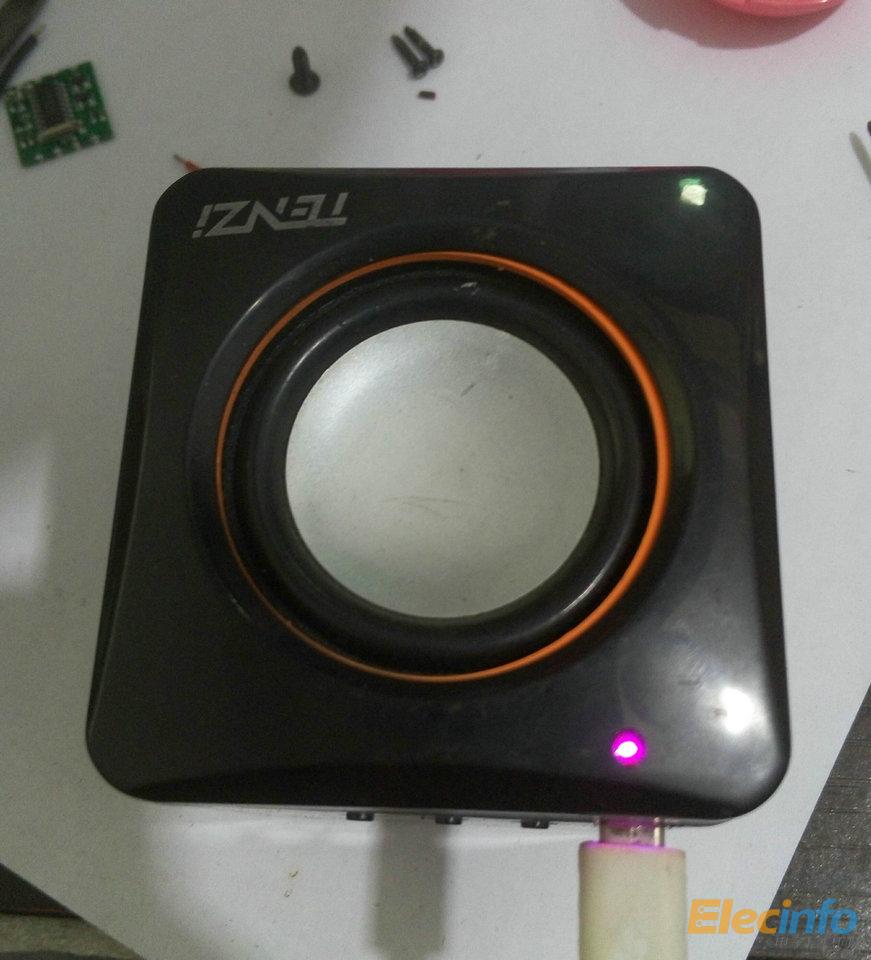

充電測試。OK。橙色塑料孔上的熱熔膠很給力，亮度又提升了。

完結。打開手機藍牙，搜索很快。

放歌。聲音還滿意。畢竟比手機聲音好。

距離大約5--7米。隔著墻就有斷音了。

本來想著麥克風不拆掉，還可以通話。

后來擔心麥克風在喇叭旁邊會自激，就沒裝。

也沒測試麥克風。

距離大約5--7米。隔著墻就有斷音了。

本來想著麥克風不拆掉，還可以通話。

后來擔心麥克風在喇叭旁邊會自激，就沒裝。

也沒測試麥克風。

動手能力真強，贊一個

下次做一個立體環繞的好么~~~

下次是把筆記本的硬盤拆下來。

然后肢解。

再然后加上砂紙，華麗變身砂輪機。

磨小刀，小工具都不錯滴～

犧牲了一個完好的250G2.5寸筆記本硬盤。。。。。。

代價有點大。

太手巧了

其實DIY不難，難的是你下決心用寶貴的時間來做這些老婆看起來沒用的事情。

其實買一個藍牙音箱也才幾十塊的事情，

自己做這一個起碼耽誤幾個小時。從網購這些垃圾，到組合完成。

按工資算，賠進去一百大洋的工時了。

主要是享受DIY的樂趣。人生在世，享樂第一！

續，

這幾天手癢，又拆開接上了麥克風。

結果如我所料，發生了嚴重的自激。

伙伴們，有沒有辦法加個麥克風進去??？

太巧了

能聽。高音低音都木有。聽語言類是可以的。

不過相對于手機的揚聲器來說，好很多了。至少音量上大了不少。

內臟好亂。

慘不忍睹。

很有山寨風格。

里邊都填滿了，

共鳴腔都失去作用了。音質應該比原來的更差。
