【11.27入選中國好方案】戶外小功率茂捷M5576芯片80W方案分享

方案名稱：戶外小功率茂捷M5576芯片80W方案分享

方案IC:M5576  臺系品牌

特點：

1.此方案對設計人員布板要求不高，抗干擾能力強

2.保護功能齊全（過溫，過流，過壓等）

3.VCC范圍比較寬（詳見規格書）

4.外圍簡單，效率高，有利于戶外小功率小型化設計

目前方案規格20V/4A

應用范圍：液晶顯示器、??筆記本適配器、機頂盒電源，各種開放式開關電源

變壓器，原理圖資料加QQ共享

電路圖：


5576

5576DIP8

55766


物料清單：

80

81

25


聯系QQ1260306921

可以提供DEMO板

M5576 V1.pdf

方案詳細資料：

M5576-20V4A.rar

全部回復(31)
正序查看
倒序查看
茂捷FAE
LV.4
2
2014-11-25 15:11
還有其他方案有需要的可以留下郵箱
0
回復
2014-11-26 10:31
是不錯的方案，支持一下
0
回復
2014-11-26 10:48
@茂捷FAE
還有其他方案有需要的可以留下郵箱
好方案資料發我一份jingyunwamhluo16@163.com
0
回復
2014-11-26 10:55
這個方案挺不錯的功耗很低
0
回復
2014-11-27 09:59
@茂捷半導體
是不錯的方案，支持一下
看了一下你們的方案確實很不錯，能提供DEME板嗎？
0
回復
2014-11-27 10:01
@茂捷FAE
還有其他方案有需要的可以留下郵箱
這個方案有量產過嗎？
0
回復
茂捷FAE
LV.4
8
2014-11-27 10:06
@臺系芯片
這個方案挺不錯的功耗很低
有的，已經大批量了！
0
回復
茂捷FAE
LV.4
9
2014-11-27 10:06
@臺系芯片
這個方案有量產過嗎？
有的，已經大批量了！
0
回復
茂捷FAE
LV.4
10
2014-11-27 10:07
@臺系芯片
這個方案挺不錯的功耗很低
是啊，價格上也比較有優勢！
0
回復
2014-11-27 10:15
@茂捷FAE
有的，已經大批量了！
提供一個DEME板給我可以嗎？
0
回復
2014-11-27 10:18
@茂捷FAE
是啊，價格上也比較有優勢！
先測一下看看
0
回復
茂捷FAE
LV.4
13
2014-11-27 11:14
@臺系芯片
先測一下看看

你們最近有案子嗎

0
回復
茂捷FAE
LV.4
14
2014-11-27 11:15
@雷鋒叔叔
提供一個DEME板給我可以嗎？
恩，給你寄過去了！
0
回復
茂捷FAE
LV.4
15
2014-11-27 11:16
@雷鋒叔叔
看了一下你們的方案確實很不錯，能提供DEME板嗎？
是啊，功耗很低，價格也比較有優勢！
0
回復
2014-11-27 11:27
@茂捷FAE
恩，給你寄過去了！
謝了哦。
0
回復
2014-11-27 11:27
@茂捷FAE
是啊，功耗很低，價格也比較有優勢！
測了一下，確實是個好方案，32個贊！
0
回復
2014-11-27 11:33
@茂捷FAE
你們最近有案子嗎
是啊，最近有個幾十K的案子！
0
回復
2014-11-27 11:33
@茂捷FAE
有的，已經大批量了！
還沒試產呢！
0
回復
茂捷FAE
LV.4
20
2014-11-27 11:34
@茂捷FAE
還有其他方案有需要的可以留下郵箱

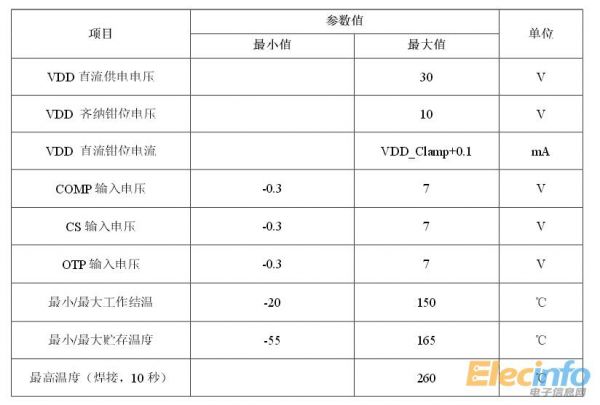

M5576 是一款高集成度、高性能、電流模式PWM 控制芯片，離線式AC-DC 反激拓?fù)浣Y(jié)構，具備低待機 功耗和低成本優點。正常工作下，PWM 開關頻率處于合理的范圍內，在空載或輕載條件下，IC 工作在“跳 周期模式”來減少開關損耗，從而實現低待機功耗和高轉換效率，M5576 提供完善的保護功能，包括自動 恢復保護、逐周期電流限制（OCP）、過載保護（OLP）、VDD 的欠壓鎖定（UVLO）、過溫保護（OTP） 和過電壓（固定或可調的）保護（OVP），具備抖頻功能，改善系統的EMI 性能。

0
回復
茂捷FAE
LV.4
21
2014-11-27 11:35
@茂捷FAE
M5576是一款高集成度、高性能、電流模式PWM控制芯片，離線式AC-DC反激拓?fù)浣Y(jié)構，具備低待機功耗和低成本優點。正常工作下，PWM開關頻率處于合理的范圍內，在空載或輕載條件下，IC工作在“跳周期模式”來減少開關損耗，從而實現低待機功耗和高轉換效率，M5576提供完善的保護功能，包括自動恢復保護、逐周期電流限制（OCP）、過載保護（OLP）、VDD的欠壓鎖定（UVLO）、過溫保護（OTP）和過電壓（固定或可調的）保護（OVP），具備抖頻功能，改善系統的EMI性能。
特點：■軟啟動功能，減少功率MOSFET 的VDS 應力■跳周期模式控制的改進，提高效率降低待機功耗■抖頻功能，改善系統EMI 性能■消除音頻噪聲■65KHz 的開關頻率■完善的保護功能  VDD 欠壓保護  逐周的過流閾值設置，恒定輸出功率  自動恢復式過載保護（OLP）  自動恢復式過溫保護（OTP）  鎖定型的VDD 過壓保護（OVP）  鎖定型的過溫保護（OTP）  過壓保護點OVP 通過外部穩壓二極管可調■ 采用SOT-23-6 和DIP-8 封裝
0
回復
茂捷FAE
LV.4
22
2014-11-27 11:35
@茂捷FAE
特點：■軟啟動功能，減少功率MOSFET的VDS應力■跳周期模式控制的改進，提高效率降低待機功耗■抖頻功能，改善系統EMI性能■消除音頻噪聲■65KHz的開關頻率■完善的保護功能 VDD欠壓保護 逐周的過流閾值設置，恒定輸出功率 自動恢復式過載保護（OLP） 自動恢復式過溫保護（OTP） 鎖定型的VDD過壓保護（OVP） 鎖定型的過溫保護（OTP） 過壓保護點OVP通過外部穩壓二極管可調■采用SOT-23-6和DIP-8封裝
應用：■LED電源■筆記本適配器■機頂盒電源■各種開放式開關電源
0
回復
2014-11-27 11:39

已收錄進中國好方案海選戶外小功率組別！相關鏈接請點擊：http://m.zjkrx.cn/bbs/1502169.html


加油哦~~取得好成績！

0
回復
茂捷FAE
LV.4
24
2014-11-27 13:38
@電源網-天邊
已收錄進中國好方案海選戶外小功率組別！相關鏈接請點擊：http://m.zjkrx.cn/bbs/1502169.html加油哦~~取得好成績！
謝謝
0
回復
ytwsdz
LV.7
25
2014-11-30 17:20
@茂捷FAE
謝謝
只能鼓勵一下，
0
回復
茂捷FAE
LV.4
26
2014-12-02 09:11
@ytwsdz
只能鼓勵一下，
謝謝鼓勵
0
回復
ZHJXY8888
LV.4
27
2014-12-02 19:59
@茂捷FAE
謝謝鼓勵

你們的方案能做輸出12V8A的嗎



0
回復
泰德蘭
LV.2
28
2015-06-03 16:09
@ZHJXY8888
你們的方案能做輸出12V8A的嗎
0
回復
2015-08-25 10:03
@ZHJXY8888
你們的方案能做輸出12V8A的嗎
可以的
0
回復
2016-03-31 14:26
@茂捷半導體
可以的
發個資料看看 zglranran@163.com
0
回復
2016-03-31 17:17
@芯有飛翔
發個資料看看zglranran@163.com
資料已發郵箱，請注意查收
0
