方案名稱：

         SM7301C 170mA 70V 調光方案測試報告, 支持DC-DC供電

品牌名稱：

         深圳市鉦銘科電子有限公司

方案特點：

        SM7301C 是一款高效率高功率因數的 LED 驅動控制芯片。SM7301C采用我司專利的高壓啟動及供電技術，芯片無需輔助繞組供電，直接從交流整流橋后的高壓輸入端供電，同時還可以支持 20Vdc ~ 600Vdc 直流電壓供電。

        SM7301C 適用于各種開關電源拓?fù)潆娐?，系統工作在開環電流模式，無需任何的補償元件，可實現良好的調光效果。SM7301C外圍器件少，方案成本低，容易調試，系統的功率因數大于 0.95，可通過 EFT、雷擊、浪涌等可靠性測試。

規格：SOP8

應用范圍：

1，可控硅調光 LED 燈

2，T5、T8 日光燈

3，DC/DC 或 AC/DC 的 LED 驅動器

4，RGB 或平板顯示器背光的 LED驅動器

5，LED 信號燈和裝飾燈

電路圖：

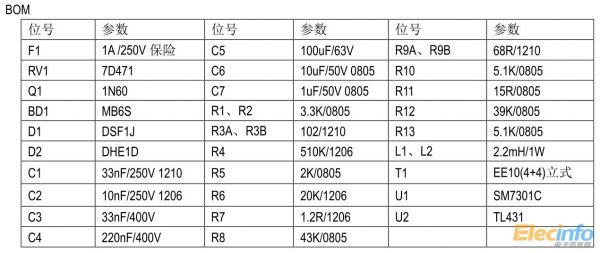

物料清單：
