關于DC2DC應用LM3488,如何在限流模式里工作穩定,效率高?

7-3_0-2V0-4

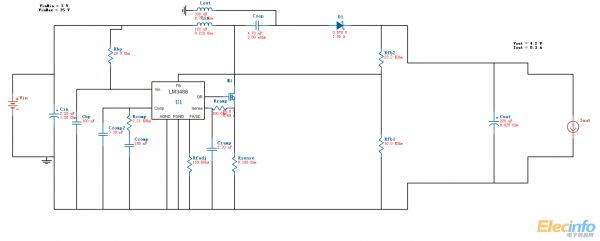

如上圖我需要一個輸入3-35V  輸出4.2V  0.3A的DC2DC電路給鋰電池充電用

在WEBENCH? Designer上...輸入需要得到上面的原理圖

我打樣制作了PCBA調試.現在的狀態是如果用DC電源不限流時..轉換效率可以達到75%..但是如果限流時(輸入電流不夠供應電池需求時,輸入電壓被拉低到最低電壓3V)效率就非常低22%.并且電感會有嘶叫聲.

因為實際使用時輸入端的電流其實是很小的...不到100mA.相對來說就是工作在限流模式,輸入電壓拉低到最低的3V左右.......應該怎么調試電路,讓他能達到轉換效率大于70%以上,或者更高??

另外一個電路我使用的是LM2577S 在限流模式下效率也可以達到70%以上..用LM3488的話..是想看看有沒有效率更高的!!!!
全部回復(3)
正序查看
倒序查看
2014-08-08 16:19

測一下你樣機的輸入電流是多少?

既然不限流可以正常工作,并且效率也高,那為什么還要限流呢?

0
回復
pywmiss
LV.2
3
2014-08-08 16:57
@edie87@163.com
測一下你樣機的輸入電流是多少?既然不限流可以正常工作,并且效率也高,那為什么還要限流呢?

我現在是用穩壓電源供電試驗的...

實際使用時電流只有100mA左右..肯定是不夠充電用的..相對穩壓電源就是限流的狀態下工作

0
回復
2014-08-08 20:20
差沖壞用電器嗎
0
