原邊反激變壓器輸出電流波形問題？

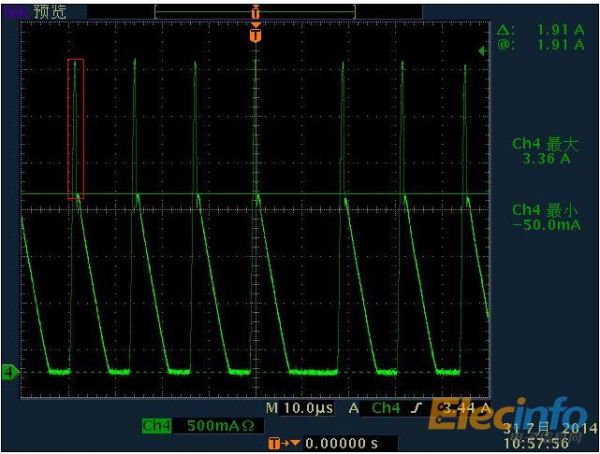

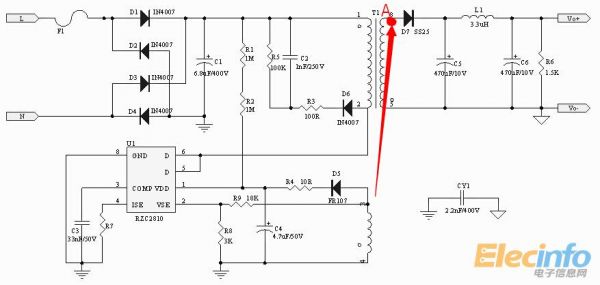

電路原理圖如下，在A點的電流波形為什么會有一個很大的尖峰，并且脈寬還很長？怎么解釋?zhuān)?

QQ截圖20140805111507

QQ截圖20140805111600

全部回復(6)
正序查看
倒序查看
2014-08-08 16:29
占個沙發，用電流探頭測的嗎
0
回復
2014-08-08 20:20
樓主怎么跑了啊
0
回復
ovcan
LV.1
4
2014-08-09 10:11
@Dong東
樓主怎么跑了啊
是用電流探頭測的，波形怎么會是這樣呢？
0
回復
ovcan
LV.1
5
2014-08-09 10:13
@Dong東
樓主怎么跑了啊

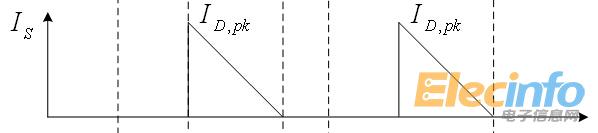

按道理應該是這樣的才對啊

0
回復
2014-08-09 11:21

變壓器磁芯有飽和的跡象，用了多大的磁芯，帶了多大的載？

0
回復
ovcan
LV.1
7
2014-08-09 11:58
@新月GG
變壓器磁芯有飽和的跡象，用了多大的磁芯，帶了多大的載？

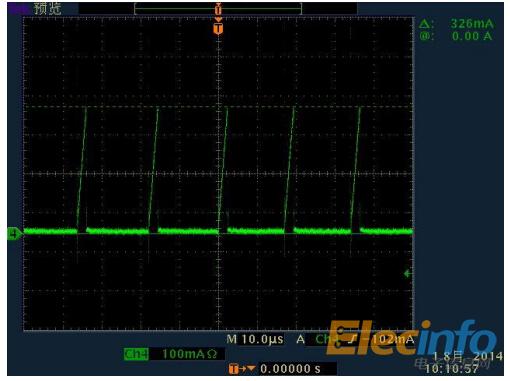

沒有飽和，Bm值=0.29，EE13變壓器，5V1A，原邊電流波形如下：

0
