太陽能熱水器控制器通電沒顯示,變壓器和繼電器用萬用表怎樣測好壞?



這個是鄰居的,外觀標的是華帝太陽能熱水器全智能測試儀,我雜牌的用快兩年了,還好好的。

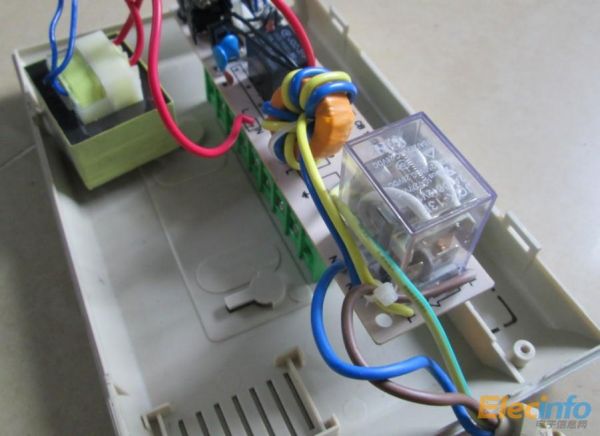

◆12V的變壓器通電用交直流檔測都沒有電壓。兩根紅色的輸入有220的電壓,輸出兩根藍的沒電壓。我將以前另一個控制器拆下的變壓器單獨通電測試也沒電壓。測初級線圈電阻649歐,次級線圈2.4歐,正常的吧。

◆那個電感測黑色的兩根線電阻是47歐。

◆7805是穩壓集成塊,將字對著自己,引腳向下,從左往右,分別是輸入、地、輸出。在有輸入的情況下,地和輸出的電壓是5伏。我測得的是輸入15V,輸出5V。正常的吧。

QQ五筆截圖未命名

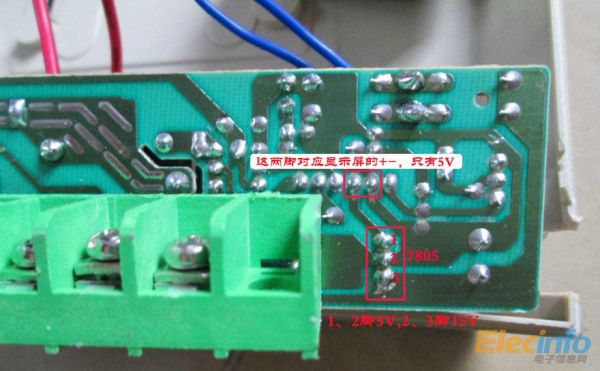

◆顯示器我用萬用表打到二極管檔,分別接+ - 兩根線,顯示屏能正常點亮,說明顯示器沒有壞,應該是供電部分有問題吧。但是查+-兩根線的供電是7805的5V提供的,實測也有5V,給顯示器供電的是多少伏的?是不是電壓不夠?

◆前面那個白色和中間黑色的兩個繼電器分別起什么作用的?怎樣測試它們的好壞?通電沒聽到吸合聲。

◆測其它的三極管、二極管都正常。

11



12



13



14



15



全部回復(3)
正序查看
倒序查看
2014-05-28 14:20

今天接上竟然能點亮了?難道是昨天顯示器接觸不好。今天我只將繼電器旁邊那個二極管焊一腳下來看看有沒短路就焊回去了,通電竟然正常了。變壓器也有12V的交流電輸出了。

昨天我只換了一個繼電器旁邊的三極管S8050,1、3腳通了。不知是原來壞了還是我用12V電瓶接變壓器的輸出端看看能不能點亮燒的。接電瓶時,電瓶端有火花。但是昨天量變壓器的輸出交流檔也沒電壓。

看來菜鳥維修靠的是運氣哈。

0
回復
2014-05-28 17:35
@端心正行
今天接上竟然能點亮了?難道是昨天顯示器接觸不好。今天我只將繼電器旁邊那個二極管焊一腳下來看看有沒短路就焊回去了,通電竟然正常了。變壓器也有12V的交流電輸出了。昨天我只換了一個繼電器旁邊的三極管S8050,1、3腳通了。不知是原來壞了還是我用12V電瓶接變壓器的輸出端看看能不能點亮燒的。接電瓶時,電瓶端有火花。但是昨天量變壓器的輸出交流檔也沒電壓??磥?lái)菜鳥維修靠的是運氣哈。
恭喜問題解決了,運氣+實力!~
0
回復
老梁頭
LV.10
4
2014-05-28 18:46
@電源網-娜娜姐
恭喜問題解決了,運氣+實力!~
我都不會修家里的電器,家里的電器要是壞了,就直接扔掉了
