再現“壽版經典600W”拓?fù)涑绍?chē)載逆變電源正負35V續“灑”青春?。?！

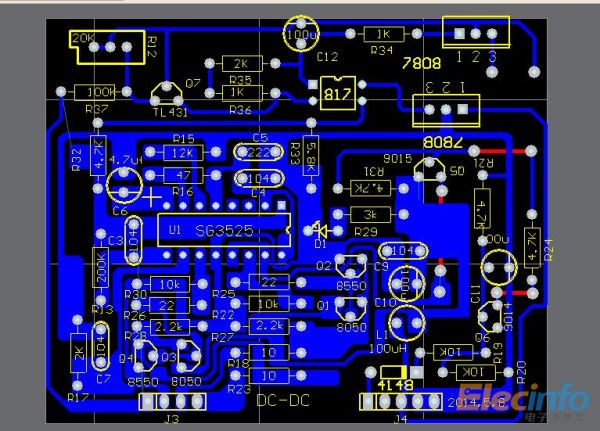

1圖片處理不好，大伙湊和看看吧?。?！，，，，，采用了隔離型，準閉環回路，，，如果不隔離取樣會拉低，，，，

2繼續，班門弄斧，呵呵，

DSC_1669

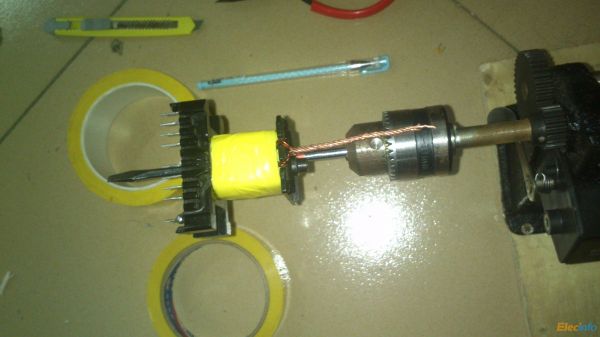

DSC_1649自己動手繞變壓器

DSC_1650

DSC_1651處理下抽頭吧，呵呵

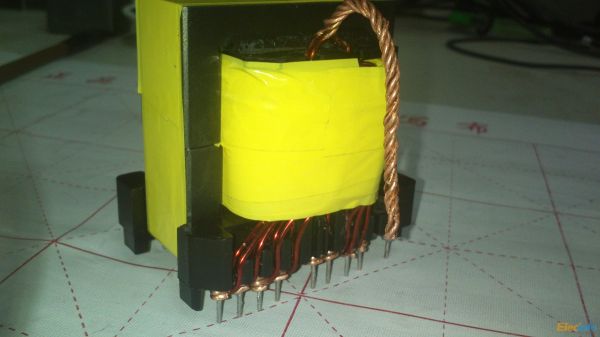

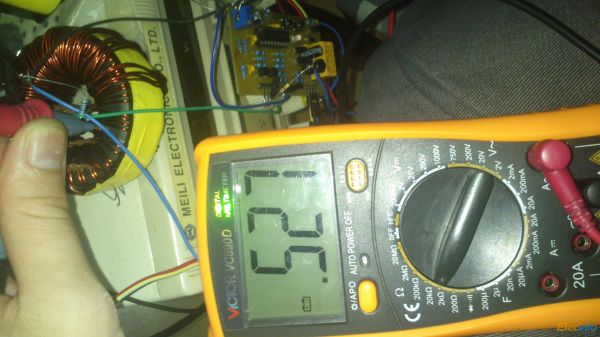

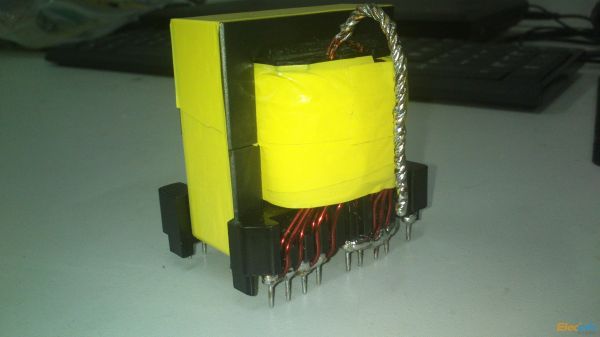

DSC_1653開始我是用磁環來的，后來發現很多問題，我知道，做車載逆變器功放都是用磁環的，我想逆天一下，呵呵，后來我還是該為了變壓器EE55

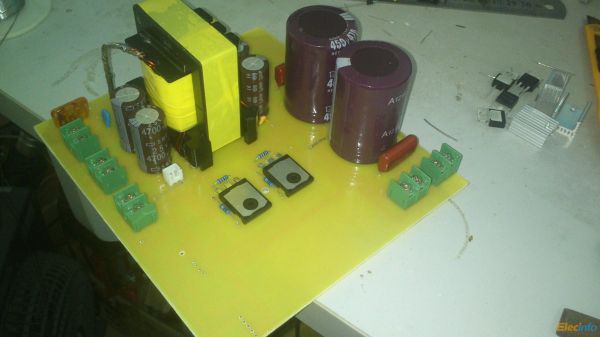

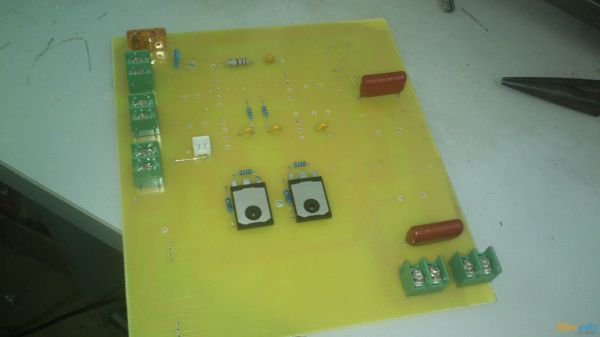

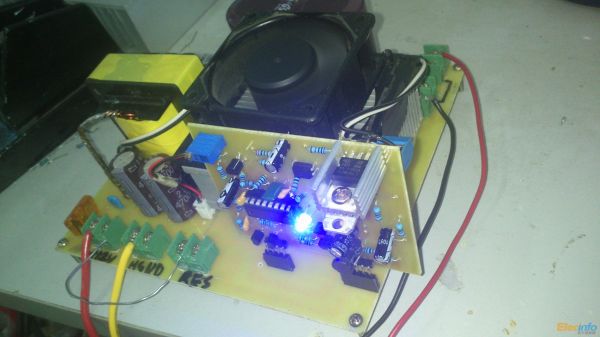

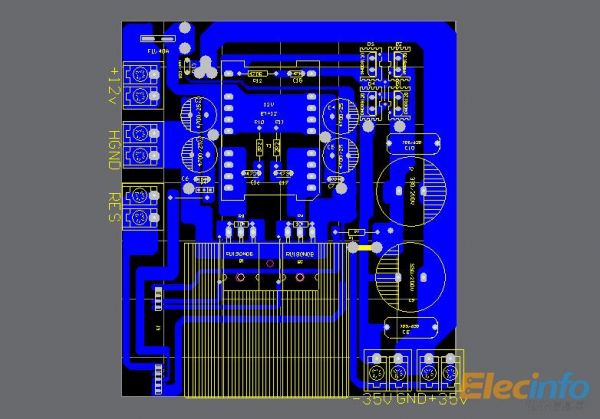

DSC_1654動手搭建一個結構效果不夠啊

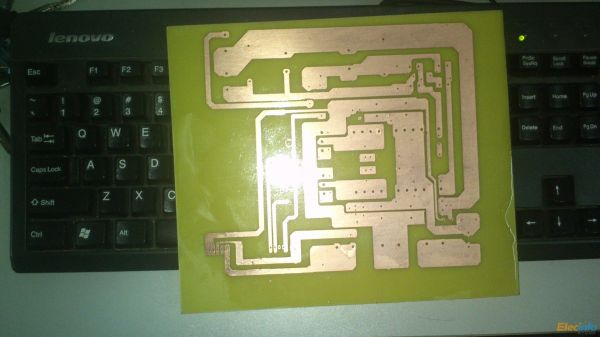

DSC_1658熱轉印發

DSC_1660

DSC_1661真才石料啊

DSC_1662大概是紫醬了

DSC_1663哎，第一次做低壓的遇到重重困難

DSC_1664

DSC_1665

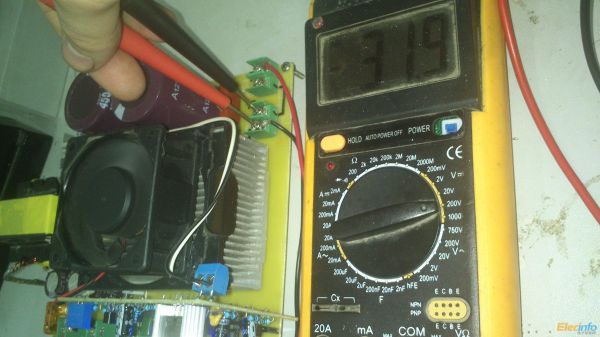

DSC_1666....因?yàn)槲規ж?fù)載運行了。電壓掉了3.2V    正電壓，效果

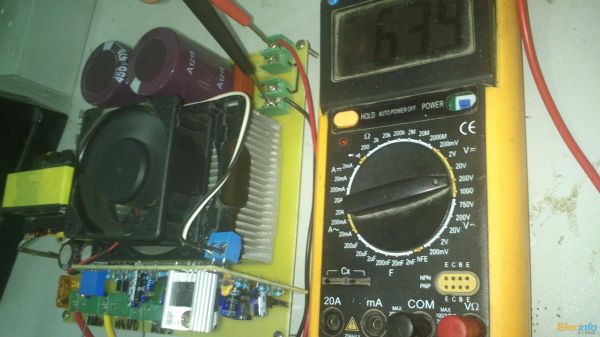

DSC_1667負電壓效果

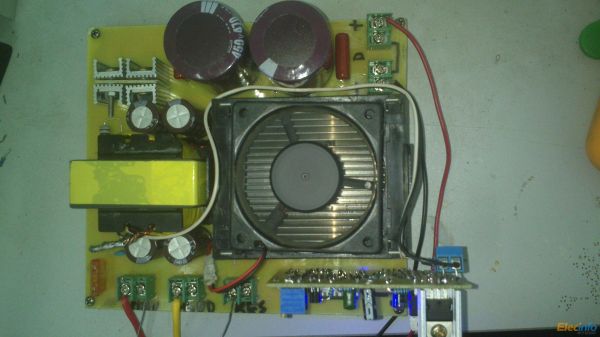

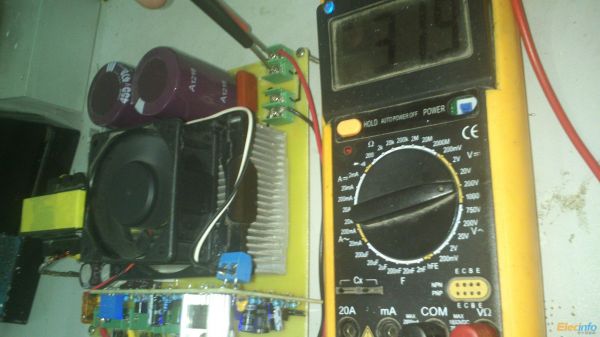

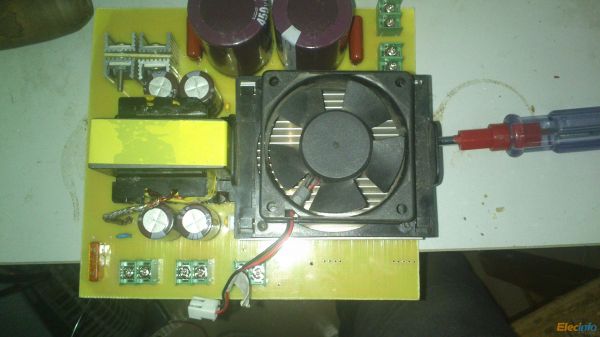

DSC_1668總的直流電壓，，，，說實話做這個是給汽車功放提供能量的，，電源網的各位大神勿噴小白啊?。。。?！壽師傅一直為小白的榜樣！在這里還要感謝張工回答SG3525反饋腳的取樣值！??！謝謝

全部回復(17)
正序查看
倒序查看
2014-05-09 16:22

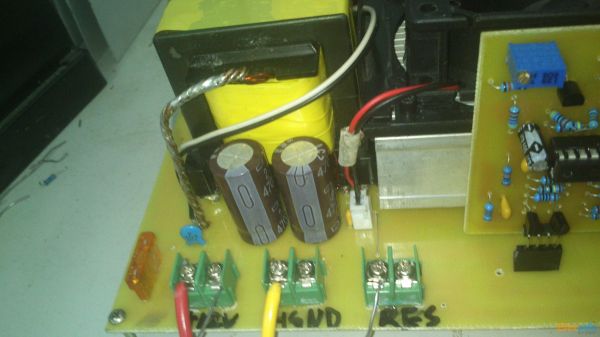

板子還預留了RES端，是汽車發動機的打火線，應該是7V的交流，，，，我這里預留了一個口，
