概述

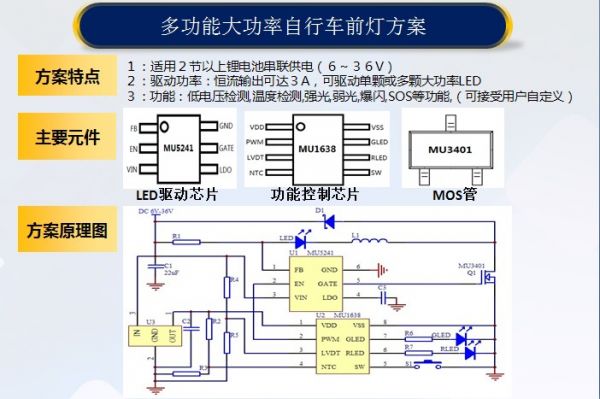

MU5241 是一款高品質的大功率降壓恒流驅動芯片。通過外擴一個N溝道MOS管,輸出電流可達3A。輸入電壓范圍從5.5V到36V,支持多個大功率LED串聯。通過外接采樣電阻設定輸出電流??赏ㄟ^EN引腳實現PWM亮度控制功能。MU5241特別適合寬輸入電壓范圍的應用。高端電流檢測達到±5%的電流精度,同時只需很少的外接元件。由于采用滯環控制方式,MU5241對負載瞬變具有非??斓捻憫?yīng)速度,對輸入電壓具有高的抑制比。電感電流紋波為20%。最高工作頻率可到1MHz。工作溫度范圍從-25到85度。采用SOT23-6封裝。
特點:輸出電流可達3A,高頻率,可降低對電感的要求, 高端電流檢測, 滯環控制:無需補償? 高達1MHz 工作頻率? EN腳PWM信號調光? ±5% 電流精度? 恒流輸出? 寬電壓輸入:5.5V到36V? 內置5V的LDO輸出? -25到85度工作溫度范圍? 小的SOT 23-6封裝
應用:大功率LED手電筒等移動照明, 汽車尾燈、霧燈、 MR16及其它LED燈
