有沒有搞變頻器的啊

公司有幾十臺奧沙11KW的變頻器 維修很棘手啊     有沒有搞這方面的前輩   跪求資料  謝了
全部回復(6)
正序查看
倒序查看
cjw318
LV.7
2
2014-03-01 18:41
這個牌子還沒碰到過,什么故障說來聽聽?
0
回復
小拖把
LV.3
3
2014-03-05 15:14
@cjw318
這個牌子還沒碰到過,什么故障說來聽聽?

整個變頻器炸機了   初步判斷應該是信號板電源故障引起的

0
回復
cjw318
LV.7
4
2014-03-05 15:19
@小拖把
整個變頻器炸機了  初步判斷應該是信號板電源故障引起的

是模塊炸了嗎?

用指針萬用表的Rx1檔測量一下R、S、T及U、V、W端子對母線+/-極的正反向電阻就可判斷。

如果確認模塊壞了的話,一定要檢測驅動是否有問題,否則換新模塊還得炸!

0
回復
小拖把
LV.3
5
2014-03-28 15:28
@cjw318
是模塊炸了嗎?用指針萬用表的Rx1檔測量一下R、S、T及U、V、W端子對母線+/-極的正反向電阻就可判斷。如果確認模塊壞了的話,一定要檢測驅動是否有問題,否則換新模塊還得炸!
主回路沒有問題,220輔助電源部分燒糊了都.
0
回復
小拖把
LV.3
6
2014-03-28 15:54
@cjw318
是模塊炸了嗎?用指針萬用表的Rx1檔測量一下R、S、T及U、V、W端子對母線+/-極的正反向電阻就可判斷。如果確認模塊壞了的話,一定要檢測驅動是否有問題,否則換新模塊還得炸!

我認為問題還得先從輔助電源電路開始解決.拍了幾張照片你給提提意見.

以下是實物圖片

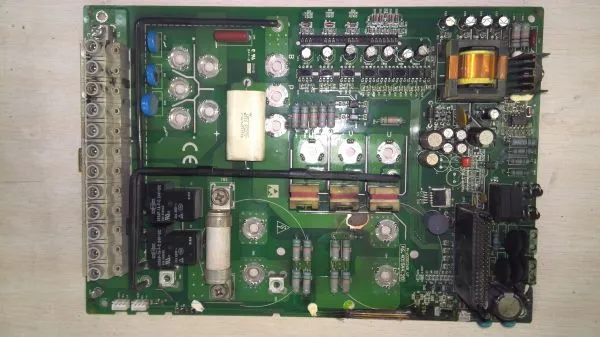

正面

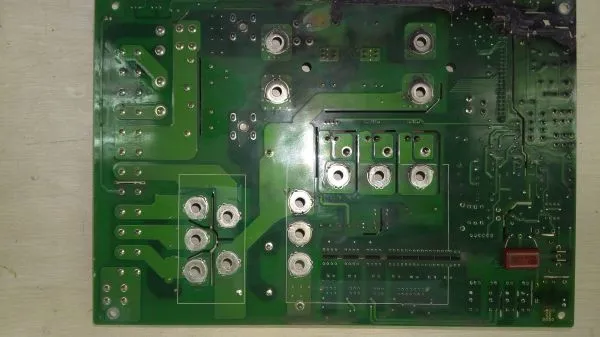

反面

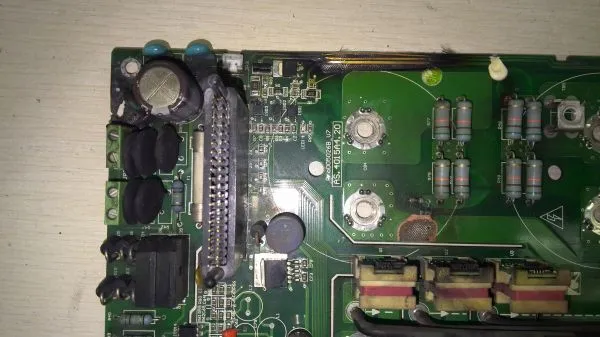

燒焦處特定

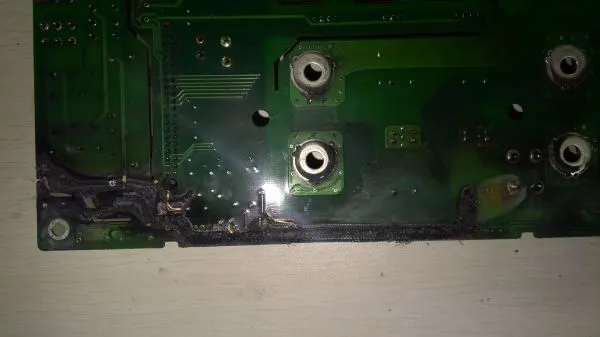

燒焦處反面

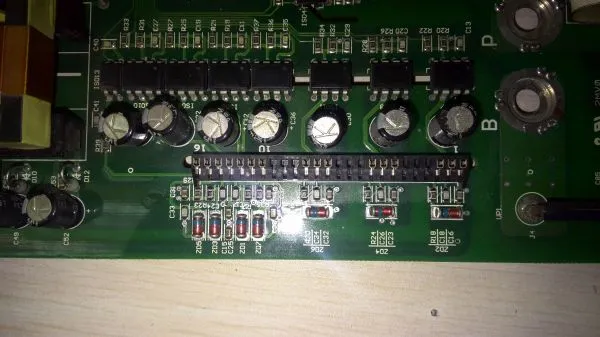

隔離驅動特寫

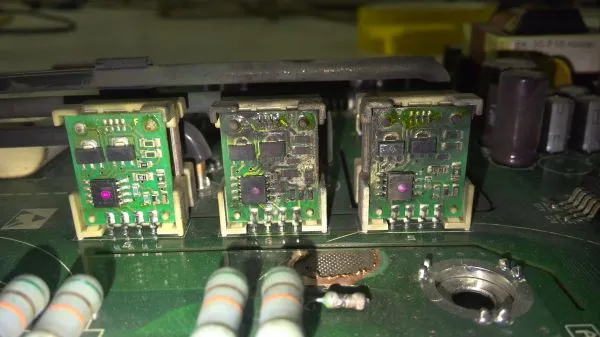

這個應該是三相輸出電流取樣模塊

    期待更多人參與討論

0
回復
cjw318
LV.7
7
2014-03-28 18:56
@小拖把
我認為問題還得先從輔助電源電路開始解決.拍了幾張照片你給提提意見.以下是實物圖片正面[圖片]反面[圖片]燒焦處特定[圖片]燒焦處反面[圖片]隔離驅動特寫[圖片]這個應該是三相輸出電流取樣模塊[圖片]   期待更多人參與討論[圖片]

不管怎樣肯定要先把輔助電源修好,但要對開關電源相當熟悉,因為有好多種拓撲結構,有些元件燒糊了參數(shù)看不出就要靠推(計)算。

還有很多變頻器采用了多層線路板,因此線路走向很難一目了然。

建議先將模塊母線供電切斷,否則搞炸了模塊就慘啦。

總之修理這類設備,一靠扎實的理論(因為圖紙很難弄到,這樣沒有圖紙也能猜出個一二來);二靠豐富的經驗(迅速找到故障點);三必須要會應急修理(因為有些元件很難找到,必須會替代)。
