準備做LLC電源，由于原理用應用沒什么積累，所以是完全的從頭開始。下面來斷有新問題，看大家是否有心一議！
首先探討基本參數方面：
Lm,勵磁電感
Ls，諧振電感
這兩個參數所指在變壓器繞制時是什么參數？
在集成的變壓器中，Lm=Lp(原邊電感)，Ls=Llk(即漏感)
在分立式變壓器中，由于外置一個諧振電L,那么
Lm=Lp+L
Ls=L+變壓器的漏感
是否可以這么理解
LLC電源點點問，從參數到原理一步一步了解LLC
全部回復(8)
正序查看
倒序查看
@Constance
LM=LP
多謝Cons兄的回復，據你的回復再細看了一遍原理，通過下面的公式，大概理解了分立式和集成式的變壓器各參數在線路中的關系：

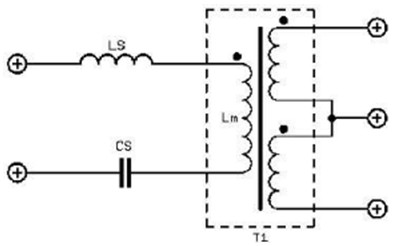

分立變壓器，外置諧振電感的串聯諧振頻率和最低諧振頻率計算：

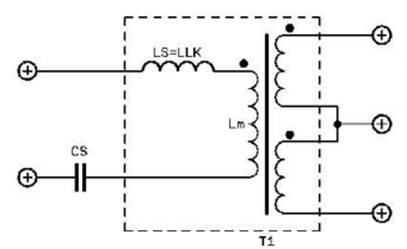

用集成變壓器的串聯諧振頻率和最低諧振頻率計算：
在這里又有個問題產生，F(xiàn)min最小諧振頻率可以理解，由于LLC是工作在變頻狀態下，那這個最小諧振頻率應是在最大負載時的（以前是做電子鎮流器的，所以對諧振也觸及一些皮毛）。
那么，F(xiàn)s這個頻率又是工作在那一個位置的頻率，是小輸入？空載？或其它？
0
回復
@長樂村支書
多謝Cons兄的回復，據你的回復再細看了一遍原理，通過下面的公式，大概理解了分立式和集成式的變壓器各參數在線路中的關系：分立變壓器，外置諧振電感的串聯諧振頻率和最低諧振頻率計算：[圖片]用集成變壓器的串聯諧振頻率和最低諧振頻率計算：[圖片]在這里又有個問題產生，F(xiàn)min最小諧振頻率可以理解，由于LLC是工作在變頻狀態下，那這個最小諧振頻率應是在最大負載時的（以前是做電子鎮流器的，所以對諧振也觸及一些皮毛）。那么，F(xiàn)s這個頻率又是工作在那一個位置的頻率，是小輸入？空載？或其它？
天氣冷了，大家上網也少了。
可有解惑者
0
回復
