求助?。?！逆變器后級DC-AC 全橋工作不正常

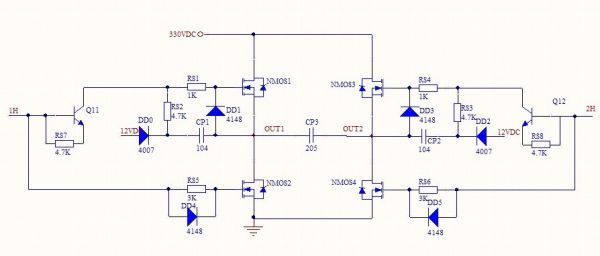

QQ圖片20131111104140

小弟新手，最近用494做方波逆變器后級，330VDC不接到MOS管時候，四個MOS管導通正常，接通時候，MOS1，2不導通了，是不是自舉電路問題造成保護了，PS，這個電路圖網上很多，請各位前輩不吝指教
全部回復(11)
正序查看
倒序查看
2013-11-11 18:29
你的電路Q11 Q12好像是下地的吧 怎么沒看見下地的 我記得是下地的 不然你那個三極管都不起作用
0
回復
2013-11-12 09:00
@laijinsong
你的電路Q11Q12好像是下地的吧怎么沒看見下地的我記得是下地的不然你那個三極管都不起作用
是的，Q11，Q12都要接地的，下面是MOS1，MOS2的波形，前輩分析下是什么問題，

另外兩個管子導通正常

0
回復
2013-11-13 17:28

下面2個4148接反了。

0
回復
2013-11-14 09:00
@xzszrs
下面2個4148接反了。
軍長好眼力，是畫反了，板子上面焊接時正確的，期待能解決倆上管直通的問題，下圖

0
回復
2013-11-14 09:11
@逃之夭夭
軍長好眼力，是畫反了，板子上面焊接時正確的，期待能解決倆上管直通的問題，下圖[圖片]
Q11,Q12的發射極沒接地，自舉電容104太小，要改到47Uf以上。
0
回復
2013-11-14 10:51
@xzszrs
Q11,Q12的發射極沒接地，自舉電容104太小，要改到47Uf以上。

謝謝軍長的耐心解答，板子上面兩個三極管接地了，下圖是原圖，TL494逆變器DC-AC電路圖，剛才自舉電容Ca7,Ca8我用50v/100uf的電解，前級MOS管GS電壓還是那樣的，這個問題困了我一個多月了，實在沒頭緒

0
回復
2013-11-15 14:23
@xzszrs
Q11,Q12的發射極沒接地，自舉電容104太小，要改到47Uf以上。

XZSZRS軍長你好，會不會是C1，C2驅動力不夠造成的，有沒有這個可能，

PS，330DC不接上時候?qū)ㄕ?，期待你的解答，謝謝

0
回復
2013-11-17 17:02
@逃之夭夭
XZSZRS軍長你好，會不會是C1，C2驅動力不夠造成的，有沒有這個可能，PS，330DC不接上時候?qū)ㄕ＃诖愕慕獯?，謝謝
真的不好意思，以前只看你的驅動和自舉電路了，沒有看到你的494接錯了。在你的電路里要接成內部三極管發射極輸出，你的卻接地了，這樣一定會共同導通的。
0
回復
2021-04-11 11:27
這個電路圖我也照做了后級，也有問題，輸出電壓只有50多V.
0
回復
2021-05-28 16:03
@laijinsong
你的電路Q11Q12好像是下地的吧怎么沒看見下地的我記得是下地的不然你那個三極管都不起作用

是的，他搞錯了

0
回復
dy-Nw1HHgRp
LV.1
12
2024-01-19 22:33
@xzszrs
真的不好意思，以前只看你的驅動和自舉電路了，沒有看到你的494接錯了。在你的電路里要接成內部三極管發射極輸出，你的卻接地了，這樣一定會共同導通的。

把場管換成低耐壓的能不能用在前級上

0
