想請教大家個問題，我做的開關電源，在保護元件損壞后，IC就炸了，但是變壓器也要更換才行（用萬用表量初、次極的線圈都是好的，拆開變壓器里面也沒見有短路之類的），總之就是要更換變壓器才有輸出，請各位高手幫忙分析一下是什么回事？
開關變壓器問題
全部回復(3)
正序查看
倒序查看
，這個用萬用表量不出來，需要測電感，(據說)還需要打高壓檢查內部線間跳火。不行了就重繞唄，誰讓自己的保護元件不負責來著。
@zhenxiang
還是有匝數燒短路了吧。拆了沒看出來罷了。主要是初級繞組線徑細圈數多。

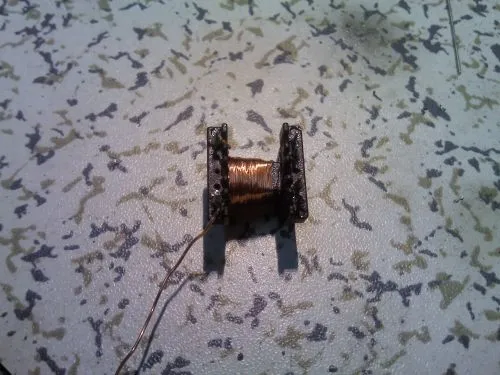

首先感謝指導！但是我看了，每個繞行層沒有短路的現象，相位也沒有反。后來我又拆了幾個（是炸IC的）發現初級繞組的線全部亂作一團，而且都是繞在骨架的一頭，估計是這樣，感應出來的電壓太高，以至于將IC炸開，請大俠再幫忙分析一下，炸IC是否這個原因造成的，（保護元件沒有問題的）附圖！
謝謝！
謝謝！ 0
