請教：I-V曲線您是如何測試出來的 ？我有神器！ SEL150電子負載（高端負載） 詳情了解：
SEL150 電子負載介紹
想必大部分研發工程師測試I-V曲線都是手工測試出來的，然后將數據輸入電子表格生成曲線，如測試100個點，怕沒有一兩個小時您是搞不定的！
新能基的電子負載SEL150 可讓您1分鐘生成一個準確無誤的I-V曲線！
深圳市新能基科技有限公司為美國STS公司下屬子公司，注冊資金900萬元(RMB),公司位于深圳市高新科技園區。專注于電源測試儀器的研發，生產與銷售。分別位于美國和中國兩地的研發中心，擁有博士碩士本科大專學歷的研發人員近40人，核心研發人員具有超過30年的獨立研發經驗，先進的實驗室設備，與國內外著名的研究機構和大學保持緊密的合作關系。

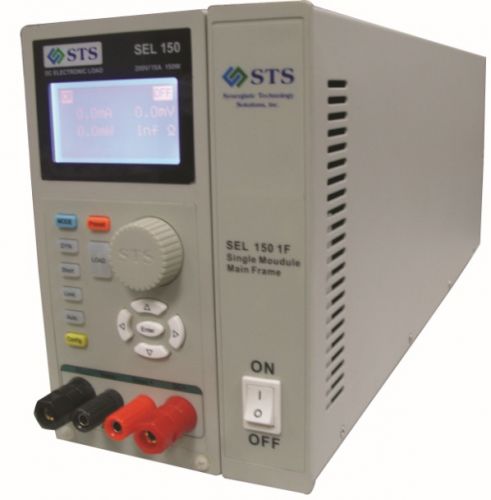

SEL150(0-200V/150W)
電子負載 簡 介
★ LED Driver測試的LED模式負載
★ 定電流、定電阻、定電壓、定功率、LED及動態與短路操作模式 .

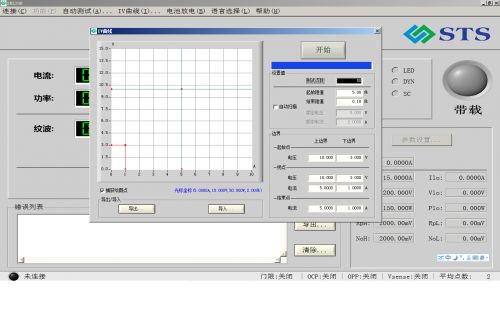

★ I-V（U-I）曲線測試。
★模擬LED順向偏壓(Vd)及導通電阻(Rd)
★快速響應，可供PWM調光測試
★外接Relay的方式做 AC高低轉換的控制信號
★5位之?dāng)?shù)字電壓，電流以及功率表
★過電壓、電流、功率及溫度保護
★內置 紋波,噪單測試模塊,供生產線快速測試,節約測試成本.
★ 可選用接口：RS232
產品規格參數:
Power |
Input voltage |
220V ± 10% |
Input frequency |
50-60Hz ± 5% |
|
Input current |
<0.3A |
|
Ambient temperature |
0-40℃ |
|
Relative humidity |
< 80% （Non-condensing） |
|
Altitude |
0-2000 meters （Sea level） |
|
Pollution degree |
2 or lower （Indoor use only） |
|
Current measurement accuracy |
±0.1% (reading + range) |
|
Modes of load |
CC/CR/CV/CP/LED/CC_Dynamic |
|
CC MODE |
RANGE |
0-3A / 0-15A |
RESOLUTION |
0.046mA / 0.23mA |
|
ACCURACY |
±0.1% (Setting + Range) |
|
CR MODE |
RANGE |
900Ω / 3000Ω |
RESOLUTION |
0.01Ω |
|
ACCURACY |
±0.2% (Setting + Range) |
|
CV MODE |
RANGE |
0－60V / 0-200V |
RESOLUTION |
0.92mV / 3.1mV |
|
ACCURACY |
±0.1% (Setting + Range) |
|
CP MODE |
RANGE |
0-150W |
RESOLUTION |
1.0 mW |
|
ACCURACY |
±0.5% (Setting + Range) |
|
LED MODE |
VOLTAGE RANGE |
0-60V / 0-200V |
CURRENT RANGE |
0-3A / 0-15A |
|
VF RANGE |
0-60V / 0-200V |
|
RD_COEFF RANGE |
0.01 - 1.0 |
|
DYNAMIC LOAD |
T_high, T_low |
50us to 10s |
Slew rate |
0.001-0.2A/us / 0.005-1A/us |
|
TIMING ACCURACY |
±5% (Setting + Range) ±10us |
|
V_pk ACCURACY |
±1% (Reading + Range) ± 0.1V |
|
Ripple 200kHz |
RANGE |
0 - 2V p-p |
ACCURACY |
±2%*Reading ± 20mV |
|
Noise 20MHz |
RANGE |
0 - 2V p-p |
ACCURACY |
±2%*Reading ± 20mV |
|
更可用SEL150電子負載 四連板測試電源板，提高生產效率,SEL150電子負載4連板測試方案 ！www.sts-ate.com
