這壇子的人都到那里去了,一聲都沒有,給個意見

當R26的壓降達到0.5V以上時,LED是不亮的.Q6在這起不到作用.雙色LED還是會在某個點同時亮.不當這處,請不要拿磚.

R26上的電壓高﹐Q5"B"高而導通﹐Q4"B"低而導通﹐你說LED亮不

樓上,這么早就上班了,請問有什么高招

它會把電壓拉低到1V左右,你說亮不?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/50/1170573753.jpg');}" onmousewheel="return imgzoom(this);">這個加了正反饋,會好點.LED1為紅色,充電指示,LED2為綠色,充飽指示.轉燈電壓的高低可調整R3.

1170749406.doc
看看這個轉燈電路,已經生產的幾萬K的產品.

你這個線路會出現兩個LED一齊亮.

兄弟,你干嗎要用兩個燈了,明明只要一個雙色指示燈就可以了,我的是紅轉綠的啊,充電的時候是紅色,飽和后為綠色的啊,

按照你的電路圖應是通上電,電壓高于綠色LED就亮,紅色的LED是在充電時亮(同時綠色也亮),充飽時滅.至于雙色LED里也是兩個LED.

兄弟你搞充電器多長時間了這個基本的原理你都不知道嗎,你再仔細看看原理圖,用三腳雙色燈就可以了,當充電池的時候也就是負載的時候是紅色,當電池快要達到飽和狀態的時候燈會閃動這是因?yàn)橛?0MA左右的脈沖電流.完全飽和后轉為綠色也就是空載.
你試了之后再說吧.如果還有不明白的地方我也可以把整個原理圖發給你啊

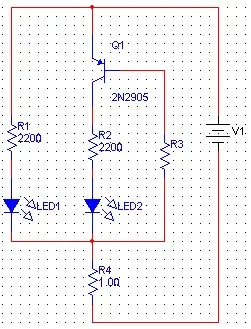

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/50/1170849276.jpg');}" onmousewheel="return imgzoom(this);">兄弟你的線路簡化如圖,我真的有一點不明就是綠燈和紅燈同時接個電阻到電源,會出現只亮一個LED?如果你說的是只亮一個,就只有一個原因,你的原理圖是不是有些地方漏了元件.

我把整個線路給你看看,1170861341.doc

謝謝你了!我看了還是有點不了解綠色LED為什么會不亮,只是對這個在原理上有點疑問,不過沒關系,謝謝你的分享了!我司在設計時基本上是電流小于多少mA就要轉燈,或者電壓到多少V時就要轉燈,在轉燈的過程中不能出現有雙色燈(橙色),在充電的功能上沒法向客戶說明.

可以這樣說,50MA左右的時候就開始轉燈了.至于怎么樣說明,
這個線路有恒流,電流是設在400MA,
在充電過程中LED為紅色,當電池快要充完的時候會有很小的脈沖電流大約在20MA左右的電流,這時候燈會紅綠閃動.完全充完后轉為綠色.

你這個可靠嗎,2.0的聞壓管,那在4.0V的時候亮嗎

你可以找個穩壓管加個LED試一下,3.6V時就會亮了(有可能比3.6V還要低).

3.6V就亮了,電池還沒滿
那樣的話,兩個LED同時亮,
就會變橙色,
你這電路可能不可靠

呵呵!你知不知道我說3.6V的意思?2V的穩壓管不會在2V時才導通,綠色LED的電壓在1.8V時也開始亮了.我的3.6V只是回答你的4.2VLED會不會亮.至于綠燈什么時候亮是由電流決定,只要紅燈亮綠燈就不會亮,穩壓管的作用就是把紅燈和綠燈的壓差拉大,這樣就不會出現紅燈亮?xí)r的壓降使綠燈亮(如果用1N4148代替穩壓管時就出現綠燈微亮的現象).

恒流應該是三極管的VBE/1OHM大約700毫安啊,綠燈始終亮.你的基礎知識太差了!

你這個電路應該是綠燈常亮,紅燈只有在充電時才亮吧!不知是否對.請指教

你搞充電器多久了?
  這個轉燈線路我也看不大明白．你說的現象我怎么看也實現不了
有能力有把它好好分析．
不要問人家搞了多久,

亂講．是什么條件讓通電后綠燈不亮的

   又是什么條件讓紅燈滅掉的

看看我這個對講機電池充電轉燈電路 2493721215487501.pdf

怎么看都實現不了轉燈的狀態,還會亮橙色燈,看看我發上去的哪個電路,我哪個是對講機電池轉燈電路

 本人具礎差 ，請大家?guī)兔φf說此電路原理

他這個線路是有點問題呀

充點的時候電流在400MA的時候根據二極管的PN結的特性讓Q3倒通,紅燈亮,

綠燈一直亮

扯淡，用運放誰不會做？精確到1MA



搞那么復雜?

電阻不用錢嗎?
