如題,一般需不需要同步整流以12V的輸出為界,考慮到我的輸出電流較大,所以想采用同步整流的方案.
采用什么管子?驅動方案怎么做?
12V/30A輸出的雙管正激同步整流方案
全部回復(28)
正序查看
倒序查看
從溫升和效率考慮你這么大電流都應該用同步整流.不知你的次級線圈的Vpp多少.因?yàn)橛械目蛻艨刂频煤糜肰ds 75V的,有的用Vds 100V的.SUP85N10-10,STP75NF75L,irf3307等Mosfet都可以,IR,Fairchild,Vishay,ST還有其他型號的,你可以去查一下.
驅動方案你可以參考一下我們的,外圍器件非常簡單.你這輸出,不用加輔助繞組,不用改變壓器就能給我們提供Vcc電壓了.我們可以提供一臺采用同步整流方案的12V/25A的樣機給你看一下效果.另我們SP6012提供更高10V驅動電壓的產品也要很快推出了(春節過后本季度).要樣品測試可以Tel:0755-21009980 Email:rightwaychina@163.com聯系1169463069.pdf
驅動方案你可以參考一下我們的,外圍器件非常簡單.你這輸出,不用加輔助繞組,不用改變壓器就能給我們提供Vcc電壓了.我們可以提供一臺采用同步整流方案的12V/25A的樣機給你看一下效果.另我們SP6012提供更高10V驅動電壓的產品也要很快推出了(春節過后本季度).要樣品測試可以Tel:0755-21009980 Email:rightwaychina@163.com聯系1169463069.pdf
0
回復
@洪七公
從溫升和效率考慮你這么大電流都應該用同步整流.不知你的次級線圈的Vpp多少.因?yàn)橛械目蛻艨刂频煤糜肰ds75V的,有的用Vds100V的.SUP85N10-10,STP75NF75L,irf3307等Mosfet都可以,IR,Fairchild,Vishay,ST還有其他型號的,你可以去查一下.驅動方案你可以參考一下我們的,外圍器件非常簡單.你這輸出,不用加輔助繞組,不用改變壓器就能給我們提供Vcc電壓了.我們可以提供一臺采用同步整流方案的12V/25A的樣機給你看一下效果.另我們SP6012提供更高10V驅動電壓的產品也要很快推出了(春節過后本季度).要樣品測試可以Tel:0755-21009980Email:rightwaychina@163.com聯系1169463069.pdf
用同步整流效率只能提升3%左右,看起來不太可觀.但對降低系統溫升的效果應該會讓你覺得值得用.
0
回復
@洪七公
從溫升和效率考慮你這么大電流都應該用同步整流.不知你的次級線圈的Vpp多少.因?yàn)橛械目蛻艨刂频煤糜肰ds75V的,有的用Vds100V的.SUP85N10-10,STP75NF75L,irf3307等Mosfet都可以,IR,Fairchild,Vishay,ST還有其他型號的,你可以去查一下.驅動方案你可以參考一下我們的,外圍器件非常簡單.你這輸出,不用加輔助繞組,不用改變壓器就能給我們提供Vcc電壓了.我們可以提供一臺采用同步整流方案的12V/25A的樣機給你看一下效果.另我們SP6012提供更高10V驅動電壓的產品也要很快推出了(春節過后本季度).要樣品測試可以Tel:0755-21009980Email:rightwaychina@163.com聯系1169463069.pdf
你們是賣別人的產品還是自己做的產品?
0
回復
@洪七公
從溫升和效率考慮你這么大電流都應該用同步整流.不知你的次級線圈的Vpp多少.因?yàn)橛械目蛻艨刂频煤糜肰ds75V的,有的用Vds100V的.SUP85N10-10,STP75NF75L,irf3307等Mosfet都可以,IR,Fairchild,Vishay,ST還有其他型號的,你可以去查一下.驅動方案你可以參考一下我們的,外圍器件非常簡單.你這輸出,不用加輔助繞組,不用改變壓器就能給我們提供Vcc電壓了.我們可以提供一臺采用同步整流方案的12V/25A的樣機給你看一下效果.另我們SP6012提供更高10V驅動電壓的產品也要很快推出了(春節過后本季度).要樣品測試可以Tel:0755-21009980Email:rightwaychina@163.com聯系1169463069.pdf
這款SP6012我沒用過,不過用過SP6003.
不知道這兩款有什麼差異...
不知道這兩款有什麼差異...
0
回復
@素狼
這款SP6012我沒用過,不過用過SP6003.不知道這兩款有什麼差異...
SP6012和SP6002是用在正激電路里的.SP6003是用在反激電路里的.不過如果你是反激電路,建議你如果工作頻率不是奇高,開關損耗小于導通損耗的話,建議你用SP6013A(輸出10V Vgs驅動),如果是開關損耗是主要損耗建議你用SP6003A(輸出5V Vgs驅動).不建議你用SP6003,SP6003是5V驅動,但是調試沒SP6013A和SP6003A容易,切SP6003A和SP6013A可以支持到650KHZ的工作頻率,SP6003只能支持到350KHZ的工作頻率.
0
回復
@enji2000
好,多謝你的意見,我會考慮考慮的,還會考慮用雙管反激做,那樣AP6013A就可以用了,我下個資料看看.
SP6013A資料見附件,樣品和demoboard可Tel:0755-21009980 Email:rightwaychina@163.com聯系1169554657.pdf
0
回復
@洪七公
此帖已被刪除

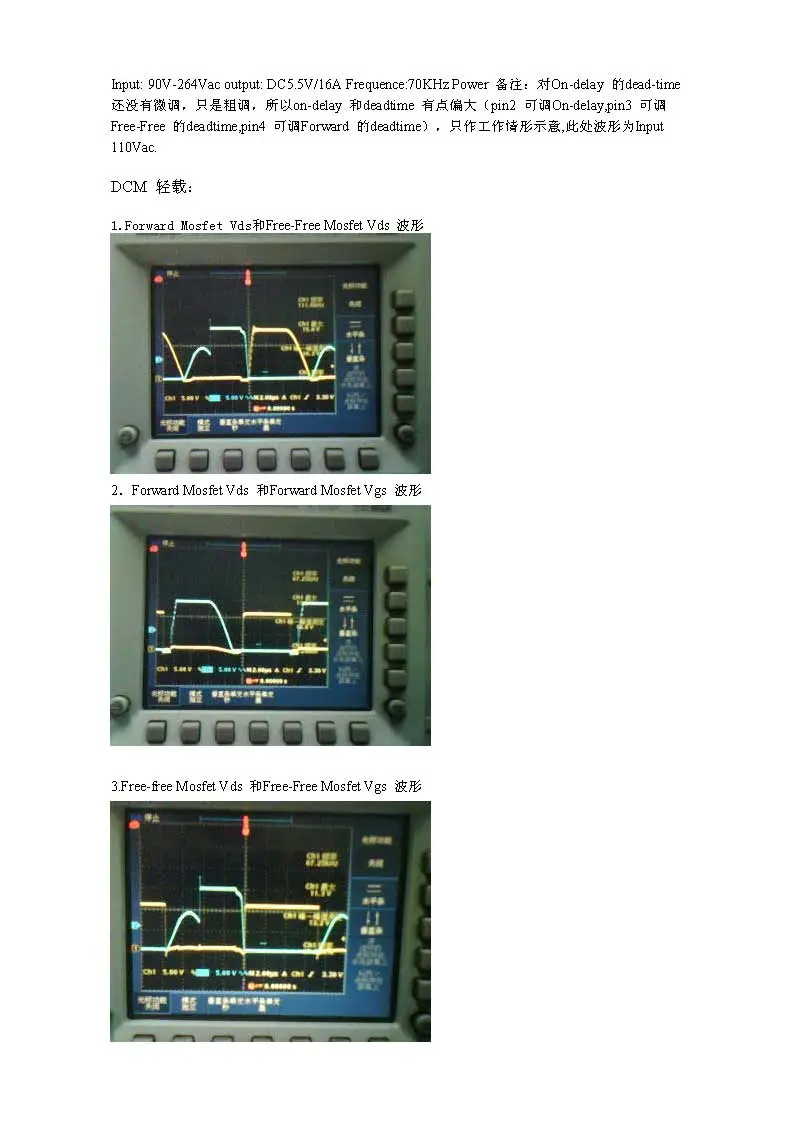

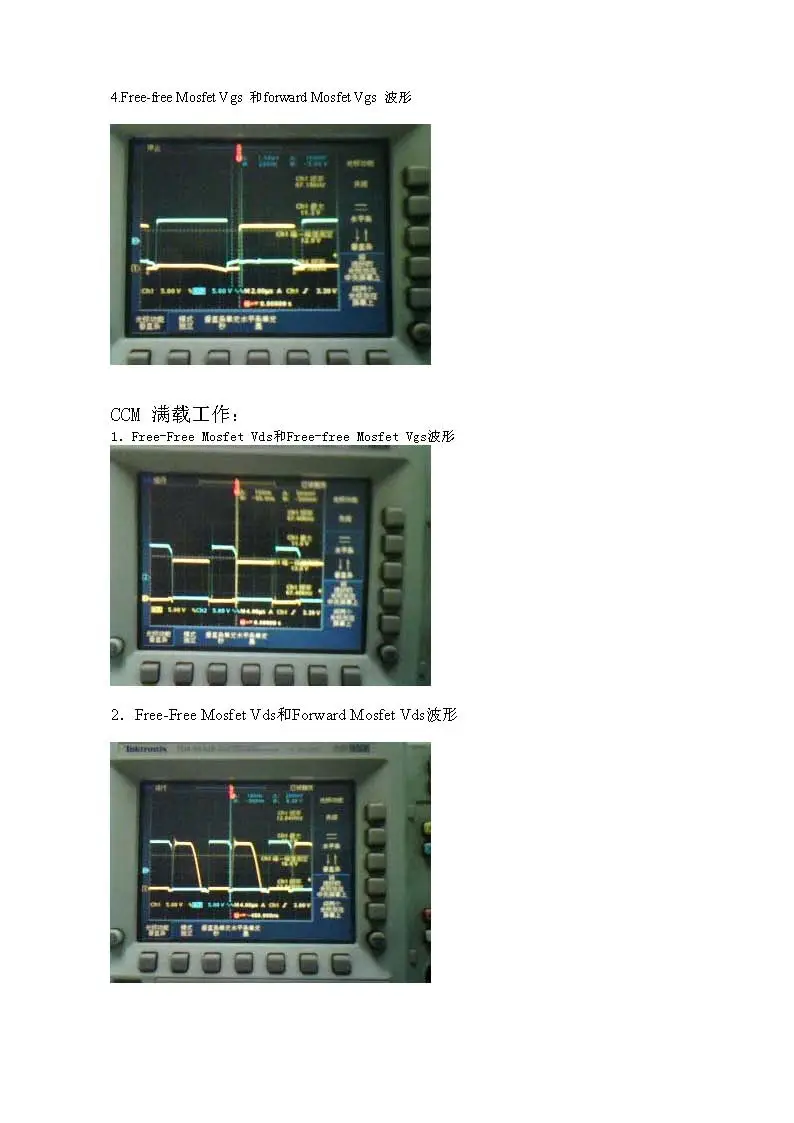

波形見下面拍攝的客戶5V/16A 正激同步整流的工作波形圖片.同步整流IC為SP6012
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/382921202970748.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/382921202970758.jpg');}" onmousewheel="return imgzoom(this);">
382921202971107.pdf
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/382921202970748.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/382921202970758.jpg');}" onmousewheel="return imgzoom(this);">
382921202971107.pdf
0
回復
@洪七公
波形見下面拍攝的客戶5V/16A正激同步整流的工作波形圖片.同步整流IC為SP6012[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/62/382921202970748.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/62/382921202970758.jpg');}"onmousewheel="returnimgzoom(this);">382921202971107.pdf
不錯
0
回復
@洪七公
我們是代理同步整流IC的.賣IC.不賣整機.不過可以配合客戶研發整機.只要你將你蕭特基整流的電路調試到你自己認為夠好,夠穩定,不想再在蕭特基整流上下工夫了之后我們就能在你的蕭特級整流方案不更改你的初級,次級電路,不改變壓器,只需去掉蕭特基整流管加上我們的IC方案就能升級為同步整流方案.
我有一個用SP6019做的正激同步整流樣機，12V/100A的，但沒搞明白他是怎么把一個SP6019的1個驅動用來驅動整流和續流的2個MOS？
0
回復
@洪七公
SP6013A資料見附件,樣品和demoboard可Tel:0755-21009980Email:rightwaychina@163.com聯系1169554657.pdf
師長您好：?jiǎn)栂律厦骐娐穲D中的SR1和SR2的電流怎么是從源極流向漏極??？
此時電壓也不對啊，是源極S的電壓高于漏極D的電壓啊，我一直搞不
懂為什么同步整流中的MOSFET是這么接……難道用與同步整流的MOSFET
是特制的？這個和我們用的功率MOSFET工作的原理貌似很不一樣啊……
小弟愚見還望大俠們幫忙解決心中的疑問！
