小弟不才
愿領此任
修改老兄圖如下
!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/49/1168276097.gif');}" onmousewheel="return imgzoom(this);">
原理稍后奉上

+電壓通過R水 加到SCR1的陽極 (a點)
電壓分兩路 a.通過1M電阻,1M電位器給0.22uF電容充電,觸發SCR1導通
b. 通過FR307 L 給C 充電 (C上面的電壓近視=VCC)(c點)

+電壓通過1M的電阻,將電壓加到點

當SCR1沒有被觸發的時候
(a)點 的電壓等于(C)點的電壓 SCR2不工作
(a)點 的電壓大于點的電壓SCR2將沒有觸發信號

當SCR1被觸發的時候,SCR1導通,隨之將點的電位拉低到1V左右
此時的狀態是:
(a)點 的電壓小于(C)點的電壓 由于FR307反偏,(c)點的電壓將被穩定在VCC這個電位上
(a)點 的電壓小于點的電壓 (b)點的電壓通過DB3觸發,引起SCR2導通

此時,可以看成LC串聯后并在了SCR1的兩端
呵呵.是不是感覺有點眼熟啊?
這不就是最普通的單硅電路啊!

就這樣......SCR1被關斷了
當被關斷后,(a)點的電位重新上升,給C充電  SCR2反偏關斷
歷史再次重演......
就這樣震蕩了起來

各元件的作用
穩壓管,穩定電壓用 目的是為了穩定頻率,(b)點的穩壓管還肩負著讓SCR2不能觸發的使命

W1 調節輸出頻率
W2 調節輸出脈寬

里面參數是我猜的
對不對不知道,請想仿制的朋友謹慎從事

不知道樓主對我的論述滿意不滿意......

我個人認為

此圖有局限性
a. L C 的體積大 L高發熱
b. 頻率調節范圍窄
c. 脈寬調節范圍窄
d. ......還沒想好

當然優點還是很明顯的
比如制作方便,使用元件少,能夠工作在高電壓區

相比起樓主的第一個雙硅大作就有點遜色了
呵呵,一家之言,希望樓主不要計較

就SCR2是怎么關斷?我提一下個人意見:
當SCR1 SCR2都導通時,C給L充電.L再給C充電,電壓為下正上負.SCR1被迫截止,又于電容C上存有電．與電源電壓相疊加,給水放電,有正向電流在,SCR2仍然導通．當C上電壓放光后．SCR2才截止．

大部分都是正確的,參數也對,因為可以參照單硅電路,做起來簡單.

但有幾句是錯的:"(a)點 的電壓等于(C)點的電壓 SCR2不工作",錯在一是因為SCR2沒有沒被觸發,所以沒導通,二是此時兩點的電壓是不相等的,(C)點的電壓遠遠大于(A)點的電壓,所以選元件參數時要注意.

二是SCR2導通的原理說錯了:當主硅沒通時,A點的電壓高,B點的電壓不能對電容充電,當主硅被觸發時,A點等于接地,此時B點的電壓對電容通過A點接地通電,當充到觸發二極管的擊穿電壓時,副硅被導通,此時電容上的自感高電壓被放,這電壓去使主硅截此(單硅電路工作原理我分析在一個貼子中).
這個電路的調節范圍很大.做時要把考慮各種時間參數.


tianpengli,這個電路做起來以后,可以工作,但如果加一個二極管后,工作還更穩定,考考你,你知道這二極管加在什么地方最好,當然要把原理分析給大家聽.

L的體積可以做得很小的,但C的體積和單硅一樣的.因為單硅電路里為了讓硅導通的時間長些,脈沖寬些,所以把L加大,甚至加芯,這就要使L發熱了,本電路就是在L很小時且一點也不發熱的情況下任意調節主硅的肪寬.

這個電路最大的優點是制作簡單,容易成功,不要復雜的驅動電路,記得很早看海水電魚機時看他們?yōu)榱税阎鞴璧拿}寬加寬,把輸出電容用了幾百UF,如果用這電路來做,功能比那做得更好,而且LC的體積大的減小,成體也大大的小了.

上一個電路也有優點,它適應小功率電路,但這個電路,比較適應1000W以上的實際輸出功率的大機.

你對電路的原理可能還要加強研究.

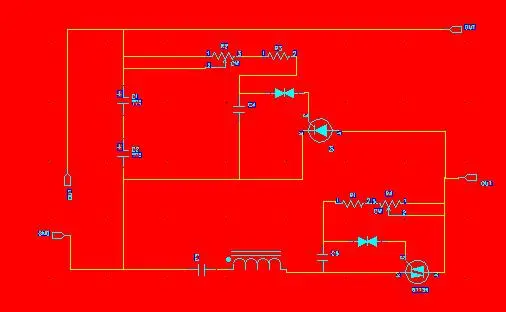

這張是我的單向加雙向雙硅圖,可以調節占空比,是跟據單硅原理修改而成的,算半個原創吧,歡迎發表意見.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/49/1168350278.jpg');}" onmousewheel="return imgzoom(this);">

接在......

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/49/1168354649.gif');}" onmousewheel="return imgzoom(this);">

不知道對不對啊?

就SCR2是怎么導通的?我提一下個人意見:
兩個硅管導通有個先后順序,SCR1沒導通,SCR2是不會導通.當接通電源時,高壓通過水阻給SCR1的觸發電路電容充電,同時也通過FR307給C充電.隨著觸發電路電容電壓上升,SCR1導通.a點電位降到0V,此時b點電位高于a電位,高壓通過b點給SCR2觸發電路電容充電.電壓上升的一定時,SCR2導通
SCR1和SCR2都導通了,接著就是我的第5帖所說的!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/49/1168410856.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/49/1168412609.gif');}" onmousewheel="return imgzoom(this);">
因為SCR1和SCR2均截止時,由于B點接有穩壓二級管,A點電位必然高于B點電位,加上這個二級管防止給SCR2的觸發電容反向充電~~
不知各位大蝦有何見解?

謝了,我想找protel畫,但不知道哪兒有這軟件.


你這二極管加的意義不大,加二極管的目的有二個:一個防止你畫中的C1被擊穿,二是防止反向通電,使C1的充放電的頻率算不很準.當然,不加也可以工作.

對,歷害.

串在W2的右邊也可以,效果和你的一樣.

其實,原理很簡單,懂單硅電路,這個也就懂了,再想不通,就做吧,把正簡單.

搞不懂,為什么不找個可關斷型的可控硅做呢?那樣可以省掉電感.電容.故障率低撒>

哈哈,主要是研究電路.

多謝多謝,這電路不錯,我的硅模塊可以用上了,呵呵.

我想問下,你的電路如果是主硅先倒通那還有機會讓電容允電嗎

可以工作,
不知調寬效果怎么樣
有待試驗,電路有創意

為了讓你的模塊更加安全的工作,里面還要加一個二極管,你考慮考慮吧!

沒有我上次設計的那個電路的調節精確度,因為里面還有關斷電容充發電的時間,但用在延長后級的導通時間上,完全可以勝任,而且效果特別好．但500W以下沒必要做這電路,因為只要寬度加寬一點,它前級也受不了．

你的二極管完全加錯了,主硅不會截止的．．

上次的電路在哪里?
怎么沒看見呢

為什么要那么復雜,你這個輸出不就跟IGBT調寬輸出一樣嗎?為什么還要用雙硅四硅的,太麻煩了吧?

好!

電路設計很妙.做起來難度好高哦.尤其參數的調整.弄不燒前級

''二是SCR2導通的原理說錯了:當主硅沒通時,A點的電壓高,B點的電壓不能對電容充電''這句話不對,電容兩端有電壓差電容就會充電.只是此是電容上充的電是A點為正,另一端為負,或者說是反向充電.
