請高手探討一些不對稱半橋技術.哪有相關資料那?

請高手探討一些不對稱半橋技術.哪有相關資料那?
對稱半橋技術
全部回復(25)
正序查看
倒序查看
2003-09-27 23:17
你要工程技術資料還是理論資料
我以前的帖子有上傳過理論分析的資料.工程技術上暫時沒有哉.
0
回復
powerking
LV.2
3
2003-10-14 13:26
@sometimes
你要工程技術資料還是理論資料我以前的帖子有上傳過理論分析的資料.工程技術上暫時沒有哉.
能否給個理論分析的資料那???
在論壇里我沒有發現呀,麻煩發一份到email:tonyliu168◎163.com好嗎??謝謝
0
回復
2003-10-14 18:23
@powerking
能否給個理論分析的資料那???在論壇里我沒有發現呀,麻煩發一份到email:tonyliu168◎163.com好嗎??謝謝
該帖子的名字叫
Lucent bell lab 關于AHB的文章,你自己搜一下了
0
回復
cmg
LV.9
5
2003-10-16 11:47

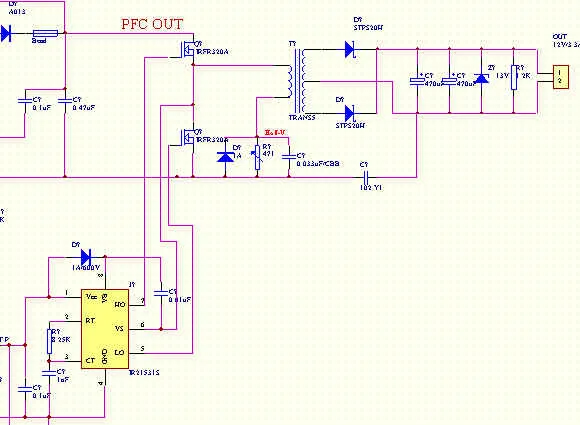

Look
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1066276022.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
tiger武
LV.6
6
2003-10-16 19:54
@cmg
Look[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1066276022.jpg');}"onmousewheel="returnimgzoom(this);">
怎么看怎么像個半橋
與HB相比是不是AHB的電氣參數有所不同呢
0
回復
cmg
LV.9
7
2003-10-17 08:26
@tiger武
怎么看怎么像個半橋與HB相比是不是AHB的電氣參數有所不同呢
沒看到少了電容橋臂嗎?只有一個小電容.
所以叫非對稱半橋.
0
回復
2003-10-17 09:57
@cmg
沒看到少了電容橋臂嗎?只有一個小電容.所以叫非對稱半橋.
不對稱繞組半橋
你這個電路是不對稱半橋,兩個MOS道通為D,1-D.由于次級繞組一樣變壓器還會存在偏磁問題,要是次級匝數不同就可以改善好多.我做過一個150W電源設配器90-264VAC輸出12V/12.5A就是采用不對稱繞組半橋并同步整流,加PFC在輸入220V時效率達到91.3%,低壓90V達到88%以上.
0
回復
2003-10-17 10:07
@cmg
沒看到少了電容橋臂嗎?只有一個小電容.所以叫非對稱半橋.
要實現輸出電壓調節,得使用pfm ic ,可以用什么控制芯片 ?
?
0
回復
mikezhou123
LV.3
10
2003-10-17 14:19
@chenqq2000
要實現輸出電壓調節,得使用pfmic,可以用什么控制芯片??
什么意思?
老兄,你是什么意思?
0
回復
powerking
LV.2
11
2003-10-17 15:22
@cmg
Look[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1066276022.jpg');}"onmousewheel="returnimgzoom(this);">
請教:主回路串連的電容并聯D 和R,什么作用?
請教:主回路串連的電容并聯D 和R,什么作用?沒有電流采樣點嗎?
0
回復
powerking
LV.2
12
2003-10-17 15:51
@cmg
Look[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1066276022.jpg');}"onmousewheel="returnimgzoom(this);">
孰小弟愚笨,IR21531能控制穩壓穩流嗎??
孰小弟愚笨,IR21531能控制穩壓穩流嗎??
通常都是3845+DriveIc,但是IR21531沒有控制輸入信號呀?????迷惑中....
0
回復
mikezhou123
LV.3
13
2003-10-17 16:20
@powerking
孰小弟愚笨,IR21531能控制穩壓穩流嗎??孰小弟愚笨,IR21531能控制穩壓穩流嗎??通常都是3845+DriveIc,但是IR21531沒有控制輸入信號呀?????迷惑中....
ir2184
你可以用3845+ir2184即可.
0
回復
cmg
LV.9
14
2003-10-17 16:33
@powerking
孰小弟愚笨,IR21531能控制穩壓穩流嗎??孰小弟愚笨,IR21531能控制穩壓穩流嗎??通常都是3845+DriveIc,但是IR21531沒有控制輸入信號呀?????迷惑中....
21531不能控制穩壓穩流,此圖只畫了AHB部分.
穩壓是靠PFC來實現的.前面有一個384X的IC.
0
回復
powerking
LV.2
15
2003-10-17 16:35
@cmg
Look[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1066276022.jpg');}"onmousewheel="returnimgzoom(this);">
能否分別畫一下并聯和串聯AHB的示意圖,想不出來:(
能否分別畫一下并聯和串聯AHB的示意圖,想不出來:(
0
回復
jackhson
LV.1
16
2003-10-17 16:49
@powerking
能否分別畫一下并聯和串聯AHB的示意圖,想不出來:(能否分別畫一下并聯和串聯AHB的示意圖,想不出來:(
請CMG大師指點
我前面用384x做的此電路﹐在90V輸入時PFC電路損耗很大﹐(其它地方很不錯)我認為這是一個缺陷﹐能有辦法解決嗎﹖如果用PFM可否實現90-264的輸入﹐

  此電路考慮成本的情況下﹐可否做在70W以下﹐如何將PFC去掉﹖
0
回復
powerking
LV.2
17
2003-10-17 17:09
@jackhson
請CMG大師指點我前面用384x做的此電路﹐在90V輸入時PFC電路損耗很大﹐(其它地方很不錯)我認為這是一個缺陷﹐能有辦法解決嗎﹖如果用PFM可否實現90-264的輸入﹐  此電路考慮成本的情況下﹐可否做在70W以下﹐如何將PFC去掉﹖
我做的不加pfc,上管比較熱,雖然實現了zvs:(
我做的不加pfc,上管比較熱,雖然實現了zvs:(
70w應該沒問題.
0
回復
jackhson
LV.1
18
2003-10-17 17:21
@powerking
我做的不加pfc,上管比較熱,雖然實現了zvs:(我做的不加pfc,上管比較熱,雖然實現了zvs:(70w應該沒問題.
如和實現﹖
是否用PFM?能全電壓工做嗎﹖能否說一下電路結構.
0
回復
chenqq2000
LV.5
19
2003-10-23 10:43
@mikezhou123
ir2184你可以用3845+ir2184即可.
你能幫忙講講上下管實現zvs的條件限制嗎?
AHB工作時好象要求導通時間穩定是怎么一回事呀?用輸出電壓好象不能在大範圍內調結?
0
回復
chenqq2000
LV.5
20
2003-10-27 14:19
@cmg
Look[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1066276022.jpg');}"onmousewheel="returnimgzoom(this);">
請教CMG:
我想請教兩個問題:
  1.ABH設計變壓器是磁米是不是應取2B?
  2.若輸出電壓要求可調,應怎么設計控制?
0
回復
cmg
LV.9
21
2003-10-27 22:10
@chenqq2000
請教CMG:我想請教兩個問題:  1.ABH設計變壓器是磁米是不是應取2B?  2.若輸出電壓要求可調,應怎么設計控制?
reply
1.非對稱是個定語,本質是半橋,你說應該取多少?
2.就我上面的電路而言,調PFC電壓.普通AHB調頻率應該可以,聲明:對此點沒實際做過,也沒詳細研究過.
0
回復
chenqq2000
LV.5
22
2003-10-28 09:36
@cmg
reply1.非對稱是個定語,本質是半橋,你說應該取多少?2.就我上面的電路而言,調PFC電壓.普通AHB調頻率應該可以,聲明:對此點沒實際做過,也沒詳細研究過.
回復:
ccm,多謝您了,我明白了.
0
回復
powerking
LV.2
23
2003-10-28 11:18
@jackhson
如和實現﹖是否用PFM?能全電壓工做嗎﹖能否說一下電路結構.
和ccm畫的那個圖差不多了.
pwm控制,注意偏磁就可以了!
0
回復
hz.power
LV.3
24
2004-04-11 15:46
@mikezhou123
不對稱繞組半橋你這個電路是不對稱半橋,兩個MOS道通為D,1-D.由于次級繞組一樣變壓器還會存在偏磁問題,要是次級匝數不同就可以改善好多.我做過一個150W電源設配器90-264VAC輸出12V/12.5A就是采用不對稱繞組半橋并同步整流,加PFC在輸入220V時效率達到91.3%,低壓90V達到88%以上.
你好!我現在正好也要設計個電源,有些問題想請教!
看你的電源做的不錯!想請教大師:不對稱半橋的變壓器次級匝比怎么確定,磁芯需不需要加氣隙啊?
0
回復
allen-leon
LV.5
25
2010-05-04 16:31
@mikezhou123
不對稱繞組半橋你這個電路是不對稱半橋,兩個MOS道通為D,1-D.由于次級繞組一樣變壓器還會存在偏磁問題,要是次級匝數不同就可以改善好多.我做過一個150W電源設配器90-264VAC輸出12V/12.5A就是采用不對稱繞組半橋并同步整流,加PFC在輸入220V時效率達到91.3%,低壓90V達到88%以上.

這位大俠是具體用什么方案做的？？

0
回復
shayu1000
LV.8
26
2010-05-12 09:27
請教與對稱半橋?qū)Ρ?，不?duì)稱半橋的優勢在哪里？
