急!!! 請教:300W正激的紋波如何減小,主要是來自次級整流二極管?

輸出是24V,14A,噪聲有400mV,20M Hz兩個整流二極管上已加RC吸收回路1 ohm 與 103pF
全部回復(45)
正序查看
倒序查看
vepeng
LV.3
2
2004-10-10 14:10

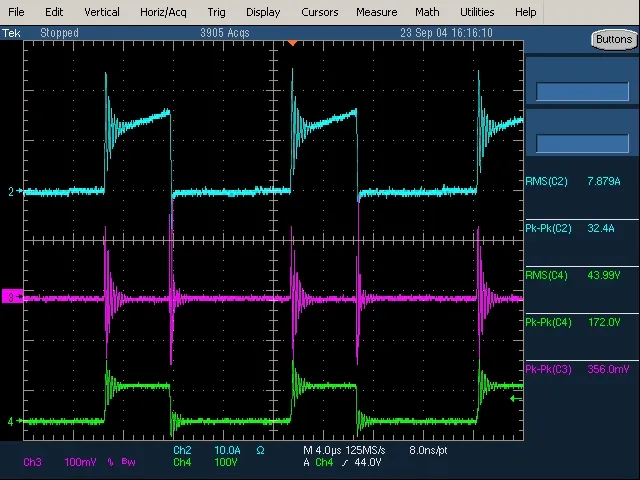

其中測量的波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/22/1097431812.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
vepeng
LV.3
3
2004-10-10 15:17
@vepeng
其中測量的波形[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/22/1097431812.jpg');}"onmousewheel="returnimgzoom(this);">
藍色-----二極管里的電流      紅色-----24V上的紋波         綠色------兩個二極管對接處的對次級地電壓
0
回復
i.v.yang
LV.4
4
2004-10-11 16:20
@vepeng
藍色-----二極管里的電流      紅色-----24V上的紋波        綠色------兩個二極管對接處的對次級地電壓
看樣子是 noise比較大,紋波并不大.會不會是探頭沒接好呢?有沒有并電容?還有mos fet上波形怎么樣?
0
回復
sanhai
LV.6
5
2004-10-11 18:04
@vepeng
其中測量的波形[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/22/1097431812.jpg');}"onmousewheel="returnimgzoom(this);">
喔,你的東東還挺好的
0
回復
szrg
LV.7
6
2004-10-11 19:45
改變電阻和電容的值再試試,或者在輸出端上串一個磁珠.
如果還不行干脆串一個可飽和電感
0
回復
vepeng
LV.3
7
2004-10-12 13:34
@i.v.yang
看樣子是noise比較大,紋波并不大.會不會是探頭沒接好呢?有沒有并電容?還有mosfet上波形怎么樣?
是的,noise 比較大
0
回復
vepeng
LV.3
8
2004-10-12 13:45
@szrg
改變電阻和電容的值再試試,或者在輸出端上串一個磁珠.如果還不行干脆串一個可飽和電感
RC改電容已經改大了,原來是102,電阻現在很燙,功耗太大了,有沒有反響特性好一點的快速二極管,尤其是PN電容小一點的二極管.

你說的飽和電感是什么樣的工作原理?請賜教.
0
回復
vepeng
LV.3
9
2004-10-12 13:56
@i.v.yang
看樣子是noise比較大,紋波并不大.會不會是探頭沒接好呢?有沒有并電容?還有mosfet上波形怎么樣?
探頭肯定沒有問題,你說的是哪里并電容,mos管上的電壓波形很好,但是電流波形和藍色差不多,也是在上升沿有震蕩.
0
回復
sweetcoffee
LV.5
10
2004-10-12 15:46
@vepeng
RC改電容已經改大了,原來是102,電阻現在很燙,功耗太大了,有沒有反響特性好一點的快速二極管,尤其是PN電容小一點的二極管.你說的飽和電感是什么樣的工作原理?請賜教.
請教
把RC電路的電容值改大電阻發熱會更厲害嗎?應該是一樣的把
0
回復
sunyi0219
LV.5
11
2004-10-12 15:57
@vepeng
RC改電容已經改大了,原來是102,電阻現在很燙,功耗太大了,有沒有反響特性好一點的快速二極管,尤其是PN電容小一點的二極管.你說的飽和電感是什么樣的工作原理?請賜教.
快速二極管很多安森美,IR,摩托羅拉都有．

不過我也建議加飽和電感試試．
0
回復
zuomingqian
LV.2
12
2004-10-12 16:13
@sunyi0219
快速二極管很多安森美,IR,摩托羅拉都有．不過我也建議加飽和電感試試．
我做電子元器件的,是負責電源這塊的,有需要可與我聯系  021-63265353  左先生
0
回復
baishi
LV.4
13
2004-10-12 16:24
@vepeng
RC改電容已經改大了,原來是102,電阻現在很燙,功耗太大了,有沒有反響特性好一點的快速二極管,尤其是PN電容小一點的二極管.你說的飽和電感是什么樣的工作原理?請賜教.
在次級整流管上串磁珠
0
回復
2004-10-12 16:26
@zuomingqian
我做電子元器件的,是負責電源這塊的,有需要可與我聯系  021-63265353  左先生
首先應注意測量方法.探頭地線小于10mm,在負載側并聯10uF電解電容和
0.1uF陶瓷電容,在負載側測量.如仍大,在輸出端加入磁棒電感,并且并聯1uF陶瓷電容數個.注意輸出側高頻走線布局.
0
回復
wricken
LV.4
15
2004-10-12 17:13
把你電路傳上來,特別是功率回路.
0
回復
zuomingqian
LV.2
16
2004-10-12 17:23
@wricken
把你電路傳上來,特別是功率回路.
如果有具體型號的話,我來幫你找貨!
0
回復
LV.1
17
2004-10-13 08:31
提供個公式算算:
R=(SQRT(Lt/Cj))/n

Lt:漏感 uH
Cj:肖特基接面電容 pF
n: 初次級匝比

C一般在102~104間選試出最好的.
0
回復
vepeng
LV.3
18
2004-10-13 18:47
@
提供個公式算算:R=(SQRT(Lt/Cj))/nLt:漏感uHCj:肖特基接面電容pFn:初次級匝比  C一般在102~104間選試出最好的.
這樣算的R好大啊.比如漏感4uH,接電容50pF,N=6,R=? 能幫我算一算嗎?
0
回復
tired
LV.6
19
2004-10-13 22:17
你做的什么電源,是軍隊研究所吧,體積很大嗎?開關頻率71K?紋波該不會是拿一大堆電解電容壓下來的吧.有可能你的測試方法不對,布線也可能是問題.
0
回復
yswang
LV.4
20
2004-10-14 01:24
@vepeng
其中測量的波形[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/22/1097431812.jpg');}"onmousewheel="returnimgzoom(this);">
1. 輸出整流管trr是否小于35ns?
2. 調整snubber R=22-47 Ohms C=471-102
3. 量測方法是否恰當?
0
回復
grtang
LV.7
21
2004-10-14 08:08
@vepeng
其中測量的波形[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/22/1097431812.jpg');}"onmousewheel="returnimgzoom(this);">
是輸出有震蕩.如果二極管的RC吸收無法改善了,還應考慮分布電容的影響.
0
回復
vepeng
LV.3
22
2004-10-14 09:27
@tired
你做的什么電源,是軍隊研究所吧,體積很大嗎?開關頻率71K?紋波該不會是拿一大堆電解電容壓下來的吧.有可能你的測試方法不對,布線也可能是問題.
很有道理,的確是用一大堆電解電容壓下來的,有什么更好的方法嗎?
0
回復
vepeng
LV.3
23
2004-10-14 09:34
@wricken
把你電路傳上來,特別是功率回路.
不好傳啊,我們公司對這些比較嚴,但是我可以描述出來:

  正激方式,有兩個整流/續流二極管,每個管子上有RC吸收回路,然后在過去是儲能電感,然后是電解電容濾紋波.
0
回復
vepeng
LV.3
24
2004-10-14 09:45
@yswang
1.輸出整流管trr是否小于35ns?2.調整snubberR=22-47OhmsC=471-1023.量測方法是否恰當?
我做了個試驗,發現IR 的08etx06效果不錯,但是幾分鐘后,管子熱了,效果就不好了,不知道15etx06的效果如何,現在申請樣片時間很長,希望網友幫忙提供信息,或者其它公司的管子也可以?
0
回復
yswang
LV.4
25
2004-10-14 10:10
@vepeng
我做了個試驗,發現IR的08etx06效果不錯,但是幾分鐘后,管子熱了,效果就不好了,不知道15etx06的效果如何,現在申請樣片時間很長,希望網友幫忙提供信息,或者其它公司的管子也可以?
15ET SAME AS 08ET
PHILIPS BYC08 IS BETTER
0
回復
sunyi0219
LV.5
26
2004-10-14 10:45
@tired
你做的什么電源,是軍隊研究所吧,體積很大嗎?開關頻率71K?紋波該不會是拿一大堆電解電容壓下來的吧.有可能你的測試方法不對,布線也可能是問題.
走線問題,分布電感,單點接地.
基本上就是這幾種可能.
0
回復
i.v.yang
LV.4
27
2004-10-14 15:26
@vepeng
不好傳啊,我們公司對這些比較嚴,但是我可以描述出來:  正激方式,有兩個整流/續流二極管,每個管子上有RC吸收回路,然后在過去是儲能電感,然后是電解電容濾紋波.
能不能講一下你的測試方法,會不會是測法有問題呢?
0
回復
2004-10-14 16:31
你的問題我也遇到過,應該是變壓器和輸出整流濾波部分共同作用的結果,首先你的變壓器是怎樣繞制的,征激最好處機包繞次級,即三明治繞法,其次才是后級布線的問題.
0
回復
atom
LV.3
29
2004-10-14 18:37
@vepeng
探頭肯定沒有問題,你說的是哪里并電容,mos管上的電壓波形很好,但是電流波形和藍色差不多,也是在上升沿有震蕩.
可以考慮一下輸出對地的陶瓷電容加得是否合適?實在有問題的話可否在輸出加一級共模電感?
0
回復
vepeng
LV.3
30
2004-10-15 09:51
@連天白云
你的問題我也遇到過,應該是變壓器和輸出整流濾波部分共同作用的結果,首先你的變壓器是怎樣繞制的,征激最好處機包繞次級,即三明治繞法,其次才是后級布線的問題.
我的變壓器已經是三明治繞法了.我現在懷疑是散熱器的問題,因?yàn)槲业纳崞魇且淮髩K,初級和次級用的是同一個.
0
回復
vepeng
LV.3
31
2004-10-15 09:54
@i.v.yang
能不能講一下你的測試方法,會不會是測法有問題呢?
在負載端用示波器負載上的紋波,地線就是示波器探頭的地線.
