請大家?guī)兔Ψ治鲇锌赡苁鞘裁丛???

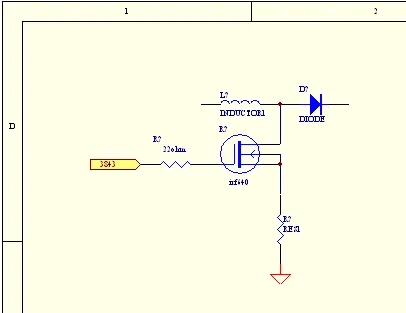

MOS管 640的22歐姆的啟動電阻老是燒;有的是640柵、源極燒損,640炸裂不知何故,請高手不惜賜教!!!!!
全部回復(15)
正序查看
倒序查看
2006-11-21 23:02
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1164121251.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
nansir
LV.4
3
2006-11-21 23:08
@xiaoyuz9831
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/47/1164121251.jpg');}"onmousewheel="returnimgzoom(this);">
你做的是BOOST電路么?開關頻率多少?
0
回復
2006-11-21 23:12
@nansir
你做的是BOOST電路么?開關頻率多少?
80k
0
回復
2006-11-21 23:17
@nansir
你做的是BOOST電路么?開關頻率多少?
boost電路,升壓到190v
0
回復
nansir
LV.4
6
2006-11-21 23:22
@xiaoyuz9831
boost電路,升壓到190v
你最好在MOS管上加一級RC或RCD吸收,另外在R2上并個電容可使MOS管可靠關斷
0
回復
火狐
LV.4
7
2006-11-21 23:24
@xiaoyuz9831
boost電路,升壓到190v
輸出190V!應是管子耐壓不夠,用740的管子吧.
0
回復
2006-11-21 23:27
@火狐
輸出190V!應是管子耐壓不夠,用740的管子吧.
問題是擊穿的是G、S之間,與640的耐壓關系不大
0
回復
2006-11-21 23:32
@nansir
你最好在MOS管上加一級RC或RCD吸收,另外在R2上并個電容可使MOS管可靠關斷
能不能就引起G、S之間燒損、炸裂原因做一些分析,謝謝!!
0
回復
nansir
LV.4
10
2006-11-21 23:37
@xiaoyuz9831
問題是擊穿的是G、S之間,與640的耐壓關系不大
好像是過流燒毀的,沒有可靠關斷,觀測一下測流電阻的波形,看看是不是有直通現象
0
回復
火狐
LV.4
11
2006-11-21 23:39
@xiaoyuz9831
問題是擊穿的是G、S之間,與640的耐壓關系不大
3843的VCC不會高于30V的話,應先合適使用管子吧.
0
回復
xiaoyuz9831
LV.3
12
2006-11-21 23:50
@火狐
3843的VCC不會高于30V的話,應先合適使用管子吧.
問題就在于靜態測量發現不了問題,初步判斷為升壓電感氣隙過大,受寄參數生影響導致柵極電壓過高,造成燒損.請指教.
0
回復
xiaoyuz9831
LV.3
13
2006-11-23 10:33
@xiaoyuz9831
能不能就引起G、S之間燒損、炸裂原因做一些分析,謝謝!!
搞錯了,是DS之間擊穿
0
回復
nansir
LV.4
14
2006-11-23 21:58
@火狐
輸出190V!應是管子耐壓不夠,用740的管子吧.
老兄說的有道理,管承受電壓設計余量為至少為(190+VD)×1.2=229
0
回復
vzjj
LV.4
15
2006-11-24 22:23
GS之間擊穿了么?開路還是短路?請你確認一下Vg,Vs,還有你的Vgs(th),還有你的VGS(max).
0
回復
xiaoyuz9831
LV.3
16
2006-11-24 22:57
@vzjj
GS之間擊穿了么?開路還是短路?請你確認一下Vg,Vs,還有你的Vgs(th),還有你的VGS(max).
D\S之間   Vg 19V
