自制zx5電焊機

1162895369
如果你想把zx6電焊機(二次輸出電壓相當?shù)娜嘧儔浩饕部梢?如二次線壓輸出在25-35V的)變成zx5電焊機,用些電路板,再把前邊三個二極管換成可控硅,再用費舊硅片制作一只電抗器,就可作成一臺可用無線遙控調節電流的zx5電焊機.
全部回復(51)
正序查看
倒序查看
2006-11-07 18:51
同步變壓器可用三只同樣的小變壓器即可,同步電壓在2-35v/1-3w都可以.
0
回復
冷月
LV.1
3
2006-11-09 17:08
@zongguoqing
同步變壓器可用三只同樣的小變壓器即可,同步電壓在2-35v/1-3w都可以.
我對你的話題很有興趣 我們聊聊
0
回復
2006-11-10 09:17
@冷月
我對你的話題很有興趣我們聊聊
你有什么地方不明白嗎!
電抗器制作:面積45-70平方厘米,長用24-34厘米的硅鋼片做的鐵蕊,線圈匝數:60-65匝,線的面積跟據你的輸出電流定,散熱形式,有風機時:鋁錢用:4-6A/mm2,銅線用:5-8A/mm2,這樣的焊機持續率能達到45%-60%.
   用全橋半控電路制作可控硅電焊機很方便的,我的線路板還設計了,引弧電流,推力調節和無線遙控調節調節電流,用起來很方便的.
0
回復
2006-11-10 09:29
@冷月
我對你的話題很有興趣我們聊聊
如果你想用在電度電源調節電流用,只要把電流電壓反潰改下就可以了.
0
回復
冷月
LV.1
6
2006-11-10 15:08
@zongguoqing
如果你想用在電度電源調節電流用,只要把電流電壓反潰改下就可以了.
這些我都知道, 三相半控橋整流脈動大,所以輸出電抗器感量要大. 我想問的是你這快板多少錢?
0
回復
2006-11-10 21:59
@冷月
這些我都知道,三相半控橋整流脈動大,所以輸出電抗器感量要大.我想問的是你這快板多少錢?
300
0
回復
水上草
LV.3
8
2006-11-14 12:33
有沒有詳細資料呀?
qq:5489419
E-mail:jdxdx@126.com
0
回復
zhth
LV.2
9
2006-11-15 09:08
我打算改一個,用250的CO2保護焊機行不行?
0
回復
xu319
LV.5
10
2006-11-15 14:50
@水上草
有沒有詳細資料呀?qq:5489419E-mail:jdxdx@126.com

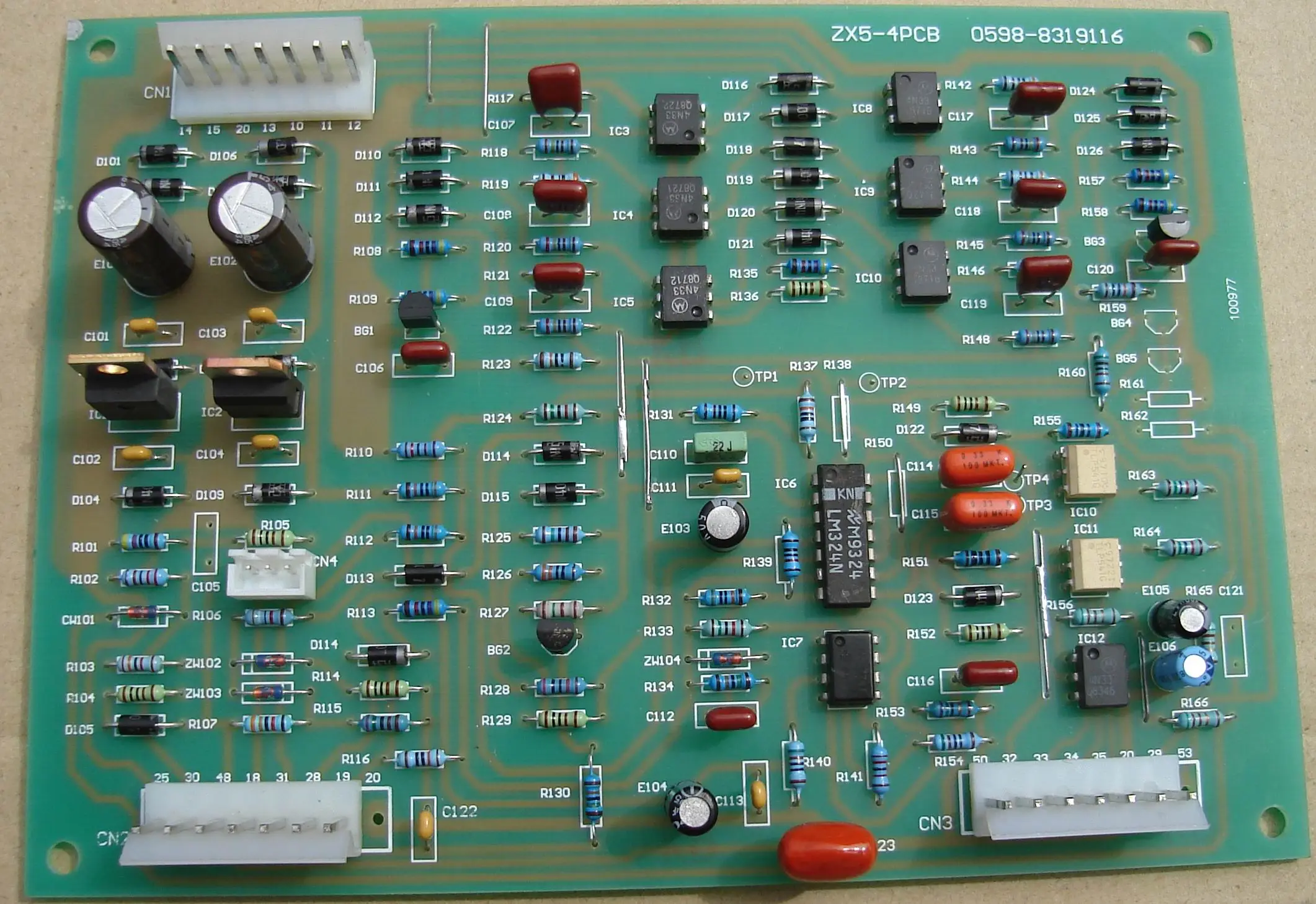

常用的ZX5系列焊機控制板,使用的有上海通用,上海華歐,福建南平500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1163573440.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
ee44
LV.4
11
2006-11-15 15:00
@zongguoqing
300
貴了.成本就70塊.
0
回復
zongguoqing
LV.5
12
2006-11-15 16:12
@zhth
我打算改一個,用250的CO2保護焊機行不行?
想要用在CO2上面還的加上送絲部份,
0
回復
zongguoqing
LV.5
13
2006-11-15 16:14
@水上草
有沒有詳細資料呀?qq:5489419E-mail:jdxdx@126.com
你需要哪方面的資料啊,
0
回復
zongguoqing
LV.5
14
2006-11-15 17:15
@ee44
貴了.成本就70塊.
這個板子可用在雙反星,全橋全控,全橋半控電焊機上面,也可以用在整流調壓
    使用起來很方便的,只要你的主變用什么接法,你的同步就用什么接法,板子上面有最大輸出調節和最小輸出調節 (0-170度調節)
    這個板子是修理朋友的最好選澤.
    70元錢還買不來板子上面的一塊芯片呢!!
0
回復
zongguoqing
LV.5
15
2006-11-15 17:26
@水上草
有沒有詳細資料呀?qq:5489419E-mail:jdxdx@126.com
輸出是用脈沖變壓器做隔離的,不用輔助電源來確發可控硅,
0
回復
水上草
LV.3
16
2006-11-16 09:34
@zongguoqing
你需要哪方面的資料啊,
原理圖和接線圖有嗎?
0
回復
水上草
LV.3
17
2006-11-16 09:38
@zongguoqing
你需要哪方面的資料啊,
比如說我要改一臺機子,你是不是有所有的整套東西.
0
回復
zhth
LV.2
18
2006-11-16 10:28
@zongguoqing
想要用在CO2上面還的加上送絲部份,
用CO2保護焊上.
.兩者都要更好.
0
回復
zongguoqing
LV.5
19
2006-11-16 19:33
@zhth
用CO2保護焊上..兩者都要更好.
你能說下CO2焊機都要哪些功能,我試試看改下.
0
回復
zongguoqing
LV.5
20
2006-11-16 19:39
@水上草
比如說我要改一臺機子,你是不是有所有的整套東西.
有整套資料,
0
回復
zhth
LV.2
21
2006-11-16 22:20
@zongguoqing
你能說下CO2焊機都要哪些功能,我試試看改下.
CO2(1)有收弧功能,具有收弧電流和收弧電壓調整.
(2) 有焊接電流遙控功能,可在遠距離送絲上調節.
(3) 設置多種焊接規范,可對藥芯焊絲和實芯焊絲及焊絲直徑大小進行分別調節.
(4) 設有過流、過熱保護裝置.
(5)最好有一個點焊、間歇時間控制,可實現點焊自動焊接擴展功能.
(6)提前送氣,滯后斷氣.
(7)自動送絲,送絲速度 m/min 3-13 .
0
回復
水上草
LV.3
22
2006-11-17 11:49
@zongguoqing
有整套資料,
多少錢?是不是先發的給看一下?e-mail:jdxdx@126.com
0
回復
zongguoqing
LV.5
23
2006-11-17 14:15
@水上草
多少錢?是不是先發的給看一下?e-mail:jdxdx@126.com
0
回復
水上草
LV.3
24
2006-11-18 10:51
@zongguoqing
1163744083.rar
是不是所有的東西你都有的賣.
0
回復
zongguoqing
LV.5
25
2006-11-18 15:02
@水上草
是不是所有的東西你都有的賣.
那當然了,上面所有東西也都是我買回來的,如果你對此電路趕興趣PCB板子和原理圖也可以賣給你!呵呵……!
0
回復
水上草
LV.3
26
2006-11-24 17:45
@zongguoqing
那當然了,上面所有東西也都是我買回來的,如果你對此電路趕興趣PCB板子和原理圖也可以賣給你!呵呵……!
真的嗎?多少錢呀?把價錢和材料清單一起發過來.jdxdx@yahoo.com.cn
0
回復
xiaoan
LV.1
27
2006-12-02 16:17
@水上草
有沒有詳細資料呀?qq:5489419E-mail:jdxdx@126.com
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1165047452.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
zongguoqing
LV.5
28
2006-12-04 22:38
@zhth
CO2(1)有收弧功能,具有收弧電流和收弧電壓調整.(2)有焊接電流遙控功能,可在遠距離送絲上調節.(3)設置多種焊接規范,可對藥芯焊絲和實芯焊絲及焊絲直徑大小進行分別調節.(4)設有過流、過熱保護裝置.(5)最好有一個點焊、間歇時間控制,可實現點焊自動焊接擴展功能.(6)提前送氣,滯后斷氣.(7)自動送絲,送絲速度m/min3-13.
你好!無線遙控焊接電流和送絲調節可以做到,過流,過熱保護也沒有問題.點焊,間歇時間控制也可做到.
請問朋友:對藥芯焊絲和實芯焊絲的調節是從哪方面控制的!?
收弧功能是只的哪方面,還有收弧時電流和電壓是大點還是小點啊!
如果這方面做好后,我的板子就OK了!
0
回復
zongguoqing
LV.5
29
2006-12-04 22:46
@水上草
是不是所有的東西你都有的賣.
上面的電路圖不是我的原圖,只能做個參考,我的原電路全是
集成電路的,可工作原理差不多.
0
回復
rwhuiqing
LV.1
30
2007-03-16 21:54
@zongguoqing
那當然了,上面所有東西也都是我買回來的,如果你對此電路趕興趣PCB板子和原理圖也可以賣給你!呵呵……!
真的嗎?多少錢呀?把價錢和材料清單一起發過來.
ryhuiqing@163.COM
0
回復
fjs8997
LV.2
31
2007-03-19 01:22
有蘭芽160A手工焊機電路圖嗎?
