頻率過高

一個是電壓型,一個是電流型.

看看SG3525的數據手冊,上面有驅動雙極型三極管的圖,基極電阻上并電容.直接驅動肯定會燒的,基極電流太大.

能直接驅動嗎?我都要加其他的功率放大芯片的啊

SG3525是場效應管驅動電路不能直接用于3DD15D,可換用雙極型管驅動電路試試(如TL494,SG3524等).

3525只能直接驅動場效應管,,,,,,,直接用于3DD15D會燒3525

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/66/1274091214111424.jpg');}" onmousewheel="return imgzoom(this);">

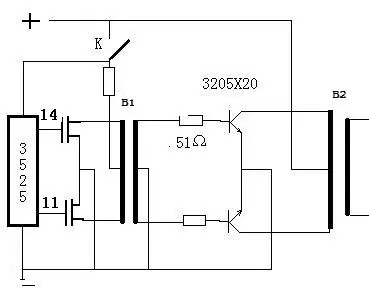

3525輸出用一對小功率場管驅動變壓器再驅動三極管,呵呵~~~夠你驅動上百對3DD15D了!!
