最大功率:12v4000A

可方便改裝別的廠家電源,500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1156057119.jpg');}" onmousewheel="return imgzoom(this);">

此帖已被刪除

此帖已被刪除

現在的人氣不如以前了!

你用的是什么控制器呀,大概原理是什么?我要做一個脈沖電源,還在選型.所以向參考你的.

典型全橋電路,頻率16KHz.控制器為韓國專用厚膜電路.

利害!我見到的最簡潔的電路板.
請問董生,能實現哪些功能?12V4000A只是用一個全橋嗎?
驅動輸出我覺得焊接起來要比插座好點.

注意:IGBT上有驅動電路,插座適合大規模生產,大公司都這樣做,沒信心的人才會焊.

能不能介紹的多一點呢?光看一塊電路板的樣子,大家看不到更多的優勢.最基本的穩壓穩流有吧?定時,安分等,用PLC控制,可以嗎?
電路板簡潔,也許更多是做低端市場吧

由于本人水平太低沒找到哪個是4000安的功率元件和輸出端子能指教一下嗎能告訴我輸出導線的截面集嗎

你是指上面圖片的機器嗎?應該在1200A左右.
樓主貼圖是說明該板能方便改其他廠的機器.4000A的機器IGBT上還有驅動.猜測是兩個全橋的并聯,希望樓主更正.

此帖已被刪除

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1156571967.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1156572075.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1156572134.jpg');}" onmousewheel="return imgzoom(this);">

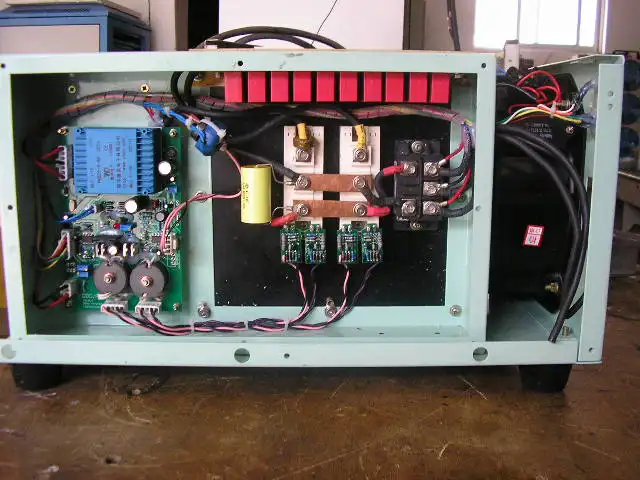

12v1250A

見識了,不錯,夠簡潔,密封性也做得可以.
若小線能放在線槽內會更整齊,美觀.
IGBT和電路板旋轉180度安裝,實際應用中若不受干擾,既可避免母線交叉,又能縮短主變?cè)吘€.
樓主,上面電路根本看不清,沒法討論.建議重貼.

此帖已被刪除

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1156575045.jpg');}" onmousewheel="return imgzoom(this);">

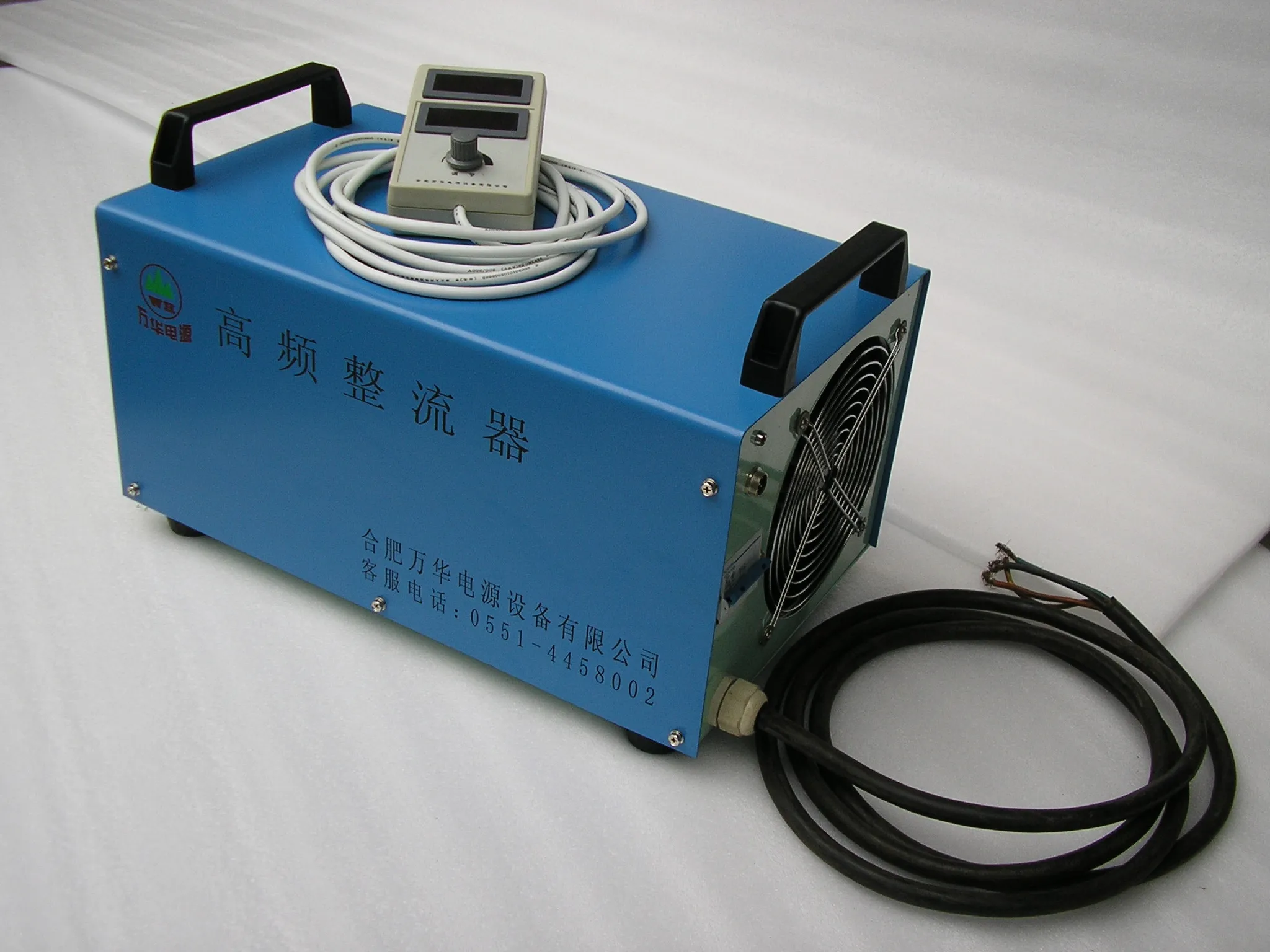

我貼圖片的目的是請網友提供市場參考價!也希望各位貼出你的杰作!

4000A12V一個全橋電路即可

有興趣,這款機子是才開發的還是成熟的產品?
不知性能怎樣?你報個價,發個短信也行.

第一臺用到現在10個月,價錢我也不知道,由于控制電路及IGBT是全密封,至今沒出故障但風機腐蝕的不行了.我覺得銷售要靠當?shù)厝?所以我希望全面介紹給網友,最好有一定關系或經營化工材料.

請你提供個參考價!謝謝

簡直就是三與的翻版,驅動也是和三與的一樣把,換湯不換藥

?,好還是壞

三宇有么?

三宇電路沒人見過,你是不是說大話了!三宇員工都不知電路!

我賣過02年三宇1200A的,內部結構和電路看起來要比這臺復雜的多.
出故障后無從下手,發回廠家來回折騰了一個月,客戶急用,只能調用其他廠的借用.
