PI芯片入門設計及相關問題

 第一次設計開關電源,感覺使用PI的芯片入門更快些,因為有輔助設計軟件,再看一些芯片手冊就能明白很多事情。

開關電源的需求如下:輸入:225-425DC。輸出3組,第一組12V/10A,第二組:12V/1A,第三組:-12V/1A

由于10A那組是驅動大功率器件的,擔心對其他兩組電源產生干擾,所以均為隔離不共地。

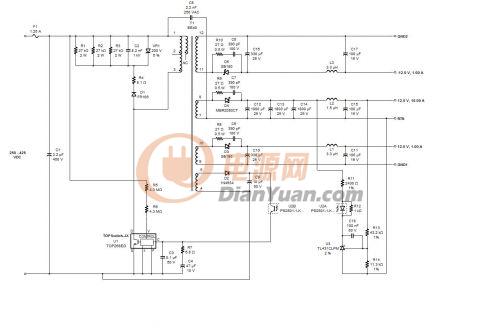

芯片選擇了:TOP269。附件是輔助軟件的原圖。

個人感覺還有有疑問的地方:

1,輸入電容的耐壓值應該適當提高,容值也加大。

2,設計中提示了最大過壓閾值接近了BVDss,當去掉過壓保護后,無相關提示,但是在無過壓關斷的功能時,過壓時輸出會不會不正常。TOP系列中725V的峰值電壓真的滿足我的設計么?

3,在論壇里轉了幾天,發現變壓器的設計特別關鍵,多組輸出時對變壓器的要求是不是更高了,不穩定因素更多了?

全部回復(1)
正序查看
倒序查看
謝厚林
LV.12
2
2013-02-01 19:44
輸入電容的耐壓是有點問題,需要提高。
0
回復
