把你的原理圖發過來看一下:liusheng1898@126.com

-5v多大負載
?
vcc你設置的多少v?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1155646521.jpg');}" onmousewheel="return imgzoom(this);">

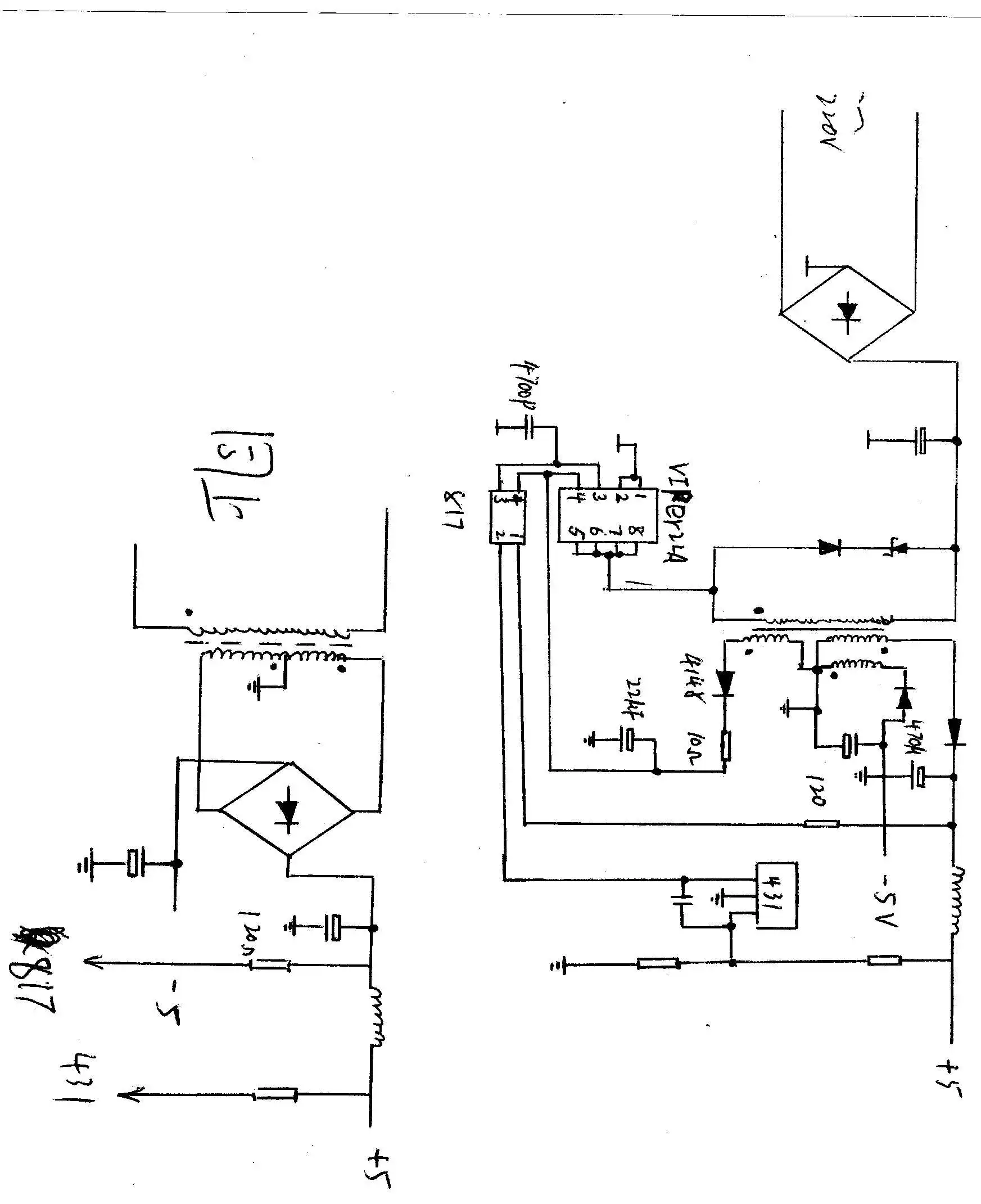

第1圖 正負輸出各430Ω 輸出電壓為+3.5V-0V
第2圖 正輸出+5V 負為0V

各位大師們,請給指導指導.也可與我直接聯系,我的聯系方式是:zilin-@126.com

是輸出為0V,還是空載正常一帶負載就下跌?

第一圖,負端空載輸出為負20V,加載為0V.
第二圖,空載為8V,加載為0V.
請問大師們誰有22A做的正負雙電源,請發圖一看,多謝.

大師們快快看一看吧, 幫幫忙解答一下

為什么沒有回音,請大師們幫幫忙吧

你的電路錯了,輔助繞組要放在初級,電路就不對,查IC的資料有標準電路圖參考

對不起,圖畫錯了,反饋線圈應接在初級上,請大師們?cè)僮屑?xì)的研究一下,還有什么錯誤,多多感謝

你現在的電路只調整+5V不對,你這樣的+,-電壓相等的電源應該用雙路調整會比較好,用-5V做431的地,調整-5到+5的總值為10V即可

謝謝,馬上測試一下,明天回復.

431地?cái)嚅_接入負端,輸出+5V跳動0-4.8V,-5V為0V,接假負載無變化.

用22A做的單電源效果很好,在此基礎上做的雙電源,次級雙線并繞,同名端與末端相連如上圖.不知對否

做雙電源431第二腳接地+5正常-5無,431第二腳接-5V,都不正常,
不知為何,請各位老師解答.

為何沒有回復

有哪位高手指導指導.

各位高手快出招阿

你將兩個繞組分開繞就可以了

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1156841773.gif');}" onmousewheel="return imgzoom(this);">

此電路C4改為22UF/50V,現在加負載要“打嗝”[
