IR2113S驅動異常

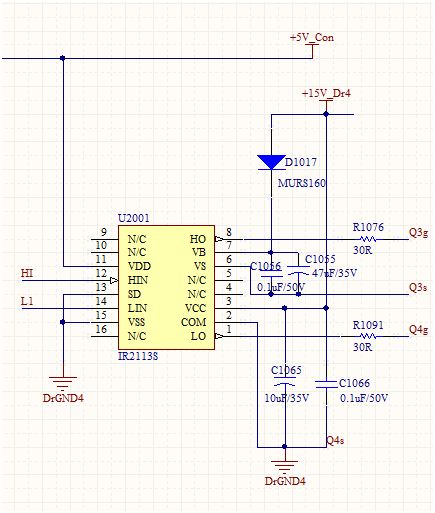

用該芯片驅動全橋，HI,LI為DSP經光耦隔離后的驅動波形，是正常的，經過改IR2113S芯片后，只有Q4有輸出，Q3沒有輸出，有用過的麻煩看下，是什么原因。



全部回復(7)
正序查看
倒序查看
QGQ.2008
LV.1
2
2012-10-20 15:37
測試時把Q3s短接DrGND4
0
回復
ymyangyong
LV.12
3
2012-10-20 15:51
看看Vb/Vs間自舉電壓是否正常。
0
回復
交直源
LV.3
4
2012-10-21 17:09
呵呵測試時要接上MOS管,否則只有一路有PWM,接上測試就有了
0
回復
hong_chen
LV.4
5
2013-01-23 15:28
@交直源
呵呵測試時要接上MOS管,否則只有一路有PWM,接上測試就有了
為什么   測試時要接上MOS管,否則只有一路有PWM,接上測試就有了
0
回復
251683652
LV.6
6
2013-01-26 22:34
@hong_chen
為什么  測試時要接上MOS管,否則只有一路有PWM,接上測試就有了
0
回復
jeme
LV.1
7
2014-11-06 15:26
各位師傅，沒有示波器，怎么測量HI和LI驅動信號正不正常？新手請教
0
回復
2014-11-20 12:32
@hong_chen
為什么  測試時要接上MOS管,否則只有一路有PWM,接上測試就有了

不接MOS管，則VS不能確認經過了一段時間的低地電位，這樣VBS的電壓就不一定會超過10V的，當然可能就沒輸出了。
