12V 1500W逆變套件, 輸出電壓262，無法調整（故障點已找到）

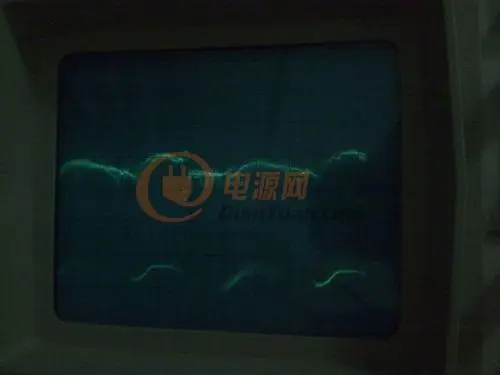

這是輸出波形，很難看的



調整電位器，2285    第10腳對地2.4-----3.1伏可調，AC輸出無變化依舊是  262V

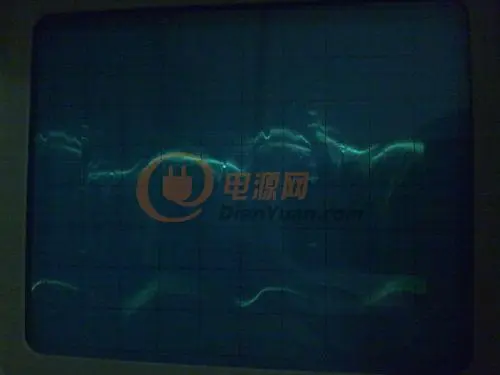

以上是觸發的波形，不知有問題嗎？？？



全部回復(27)
正序查看
倒序查看
ww1101100
LV.3
2
2012-10-10 16:51
估計是驅動的問題吧
0
回復
竹筏艇
LV.6
3
2012-10-10 17:22
你檢測下SPWM
0
回復
well123
LV.4
4
2012-10-10 18:46
@竹筏艇
你檢測下SPWM



這是8腳的



這是6腳的，波形的前端還上下抖動。

0
回復
well123
LV.4
5
2012-10-10 18:50
@well123
[圖片] 這是8腳的[圖片] 這是6腳的，波形的前端還上下抖動。
不知道波形對不對，現在很糾結，不知毛病出在哪?。。o(wú)從下手？？？？？？
0
回復
竹筏艇
LV.6
6
2012-10-10 22:00
@well123
不知道波形對不對，現在很糾結，不知毛病出在哪?。。o(wú)從下手？？？？？？
波形不對，你仔細檢查下SPWM板，看看元件焊接是否都正常。
0
回復
竹筏艇
LV.6
7
2012-10-10 22:09
@well123
不知道波形對不對，現在很糾結，不知毛病出在哪?。?！無從下手？？？？？？
http://blog.dianyuan.com/article/329366你打開這個網址看看，這是lizlk（張工）本人的調試過程，里面強調了一些注意點，希望對你有幫助。
0
回復
竹筏艇
LV.6
8
2012-10-10 22:17
@well123
不知道波形對不對，現在很糾結，不知毛病出在哪?。?！無從下手？？？？？？
我剛剛看到SPWM板上的Q1要按照絲印反接，就是發射機與集電極板子上接反了，你不要按照絲印接。
0
回復
well123
LV.4
9
2012-10-11 17:30
@竹筏艇
我剛剛看到SPWM板上的Q1要按照絲印反接，就是發射機與集電極板子上接反了，你不要按照絲印接。

我最初Q1是反接的，不行，對照電路圖還是應該按絲印的接法才對，所以調了過來。

0
回復
well123
LV.4
10
2012-10-11 17:32
@well123
我最初Q1是反接的，不行，對照電路圖還是應該按絲印的接法才對，所以調了過來。
高手看看是不是2285的問題？如果是買一個。
0
回復
well123
LV.4
11
2012-10-12 17:42
@well123
高手看看是不是2285的問題？如果是買一個。
請大家?guī)蛶兔Γ。。。。。?/div>
0
回復
竹筏艇
LV.6
12
2012-10-12 18:06
@well123
請大家?guī)蛶兔Γ。。。。。?/span>
除了輸出電壓不對，還有其他現象嗎？
0
回復
2012-10-12 20:25
@well123
高手看看是不是2285的問題？如果是買一個。
 我這塊2285能穩壓但不是很理想，另外一塊是壽版600W SPWM驅動板更加糟糕，正常關機沒事，一但2285過流 欠壓 過壓 保護動作后關機TDS2285還會SPWM信號輸出，就是松開驅動板電源那一瞬間還有AC電壓輸出。 現在只好扔在一邊能看不能用。
0
回復
竹筏艇
LV.6
14
2012-10-12 20:32
@%飛&揚88
[圖片] 我這塊2285能穩壓但不是很理想，另外一塊是壽版600WSPWM驅動板更加糟糕，正常關機沒事，一但2285過流欠壓過壓保護動作后關機TDS2285還會SPWM信號輸出，就是松開驅動板電源那一瞬間還有AC電壓輸出。[圖片] 現在只好扔在一邊能看不能用。
不會吧？我看很多人用著都挺好的啊，是不是焊接上的問題??？比如虛焊啊什么的
0
回復
竹筏艇
LV.6
15
2012-10-12 20:33
@well123
請大家?guī)蛶兔Γ。。。。。?/span>
你的2110用的自偶電容式多大的啊？
0
回復
2012-10-12 21:01
@竹筏艇
不會吧？我看很多人用著都挺好的啊，是不是焊接上的問題?。勘热缣摵赴∈裁吹?/span>
要是虛焊問題那正常關機沒事！而保護動作后關機就不行，我自己也想不通。
0
回復
竹筏艇
LV.6
17
2012-10-12 21:30
@%飛&揚88
要是虛焊問題那正常關機沒事！而保護動作后關機就不行，我自己也想不通。

你是直接買的壽版的套件么？


0
回復
2012-10-12 21:34
@竹筏艇
你是直接買的壽版的套件么？

不是的！是SPWM空板自己焊元件上去。

0
回復
竹筏艇
LV.6
19
2012-10-12 21:58
@%飛&揚88
不是的！是SPWM空板自己焊元件上去。
元件參數是否有所不同？尤其是電容
0
回復
2012-10-12 22:10
@竹筏艇
元件參數是否有所不同？尤其是電容
電阻三極管每個都測過才焊的，電容沒法測，就22P，47P關鍵一點?，F(xiàn)在不管它了，已經把40N60散熱器拆下用到EG8010上了，要是你有耐心我就送給你慢慢弄吧！快遞費你出就行了。
0
回復
well123
LV.4
21
2012-10-12 22:48
@竹筏艇
除了輸出電壓不對，還有其他現象嗎？
除了輸出電壓不對,其他一切都正常（直流364），
0
回復
well123
LV.4
22
2012-10-12 22:50
@竹筏艇
波形不對，你仔細檢查下SPWM板，看看元件焊接是否都正常。
元件檢查過了，沒問題。
0
回復
竹筏艇
LV.6
23
2012-10-12 22:56
@%飛&揚88
電阻三極管每個都測過才焊的，電容沒法測，就22P，47P關鍵一點?，F(xiàn)在不管它了，已經把40N60散熱器拆下用到EG8010上了，要是你有耐心我就送給你慢慢弄吧！快遞費你出就行了。
我還是算了吧...我等張工新的驅動板出來弄個新的玩玩，聽說功能很強大
0
回復
well123
LV.4
24
2012-10-13 22:24
@竹筏艇
[圖片]我還是算了吧...我等張工新的驅動板出來弄個新的玩玩，聽說功能很強大
帶載15W燈泡  電壓232V？？？？？？？
0
回復
well123
LV.4
25
2012-10-13 22:26
空載262V 帶載15W燈泡  電壓232V？  帶150W會怎樣？2285會有問題？？？？？？
0
回復
竹筏艇
LV.6
26
2012-10-14 09:51
@well123
我最初Q1是反接的，不行，對照電路圖還是應該按絲印的接法才對，所以調了過來。
電路圖上也接反了，你仔細查查元件焊接是否都正確，應該焊接上得問題吧。不然你就單獨測試下SPWM板
0
回復
well123
LV.4
27
2012-10-14 14:46
@竹筏艇
電路圖上也接反了，你仔細查查元件焊接是否都正確，應該焊接上得問題吧。不然你就單獨測試下SPWM板

找到故障點了，SN74HC04N第14腳虛焊。在這里感謝竹筏艇，多謝指導?。。。。。?！

0
回復
well123
LV.4
28
2012-10-14 14:49
@well123
空載262V帶載15W燈泡 電壓232V？ 帶150W會怎樣？2285會有問題？？？？？？





帶25W白熾燈





空載   輸出波形?。。。。。。。◣ж?fù)載波形還是不太理想）
