一般在運行時控制信號對稱很少發生磁偏現象,如要控制可用電流互感器比較全橋兩路對稱,并限制最大電流,基本能解決瓷偏現象.

焊接過程隨機變化,特別是在限流時全橋偏磁難以避免.按說逆變橋和變壓器原邊沒有限流都不可靠,不過像時代品牌的焊機內部都沒有用霍爾或互感器,也沒有隔直電容,是單環電路但很可靠,不知有何高招?

或許,這是一個控制電路的訣竅,請大家討論.

沒人說啊?!我提5套方案,請高手評說:
(1)加隔直電容.優點是簡單,缺點是變壓器電壓忽高忽低,大容量電容也不好找.
(2)檢測原邊電流,不管焊接是大電流還是小電流,反正原邊電流到最大就關閉脈沖.又可以分2種:
a、互感器檢測,放在變壓前,檢測交流.優點是快,缺點是要做互感器;
b、霍爾檢測,可以放在直流母線上,還能保護直通.要選響應快的霍爾呀.
不過都有個問題,要是變壓器真偏磁飽和了,能否快速關斷還是問題.
(3)直接用電流型控制電路,其實本質跟(2)差不多.不過對噪聲挺敏感,好像不太好.
(4)普通控制電路里多加個保護電路,一旦脈寬變化偏磁不對稱,就起作用了.

比來比去,不曉得哪個好?其實(1)和(4)實驗效果都不錯,希望大家討論啊!

第(4)種方案就是單環的,我想跟時代焊機原理差不多.

我修過幾臺全橋機器,可以說各有特點,但加電容不是什么好方案,還不如用半橋得了.

要真正能夠解決問題,關鍵在于:要么能防止偏磁產生,要么一旦偏磁就能糾正,還有,變壓器設計磁通余量足夠,就不會有問題了.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1154544937.gif');}" onmousewheel="return imgzoom(this);">

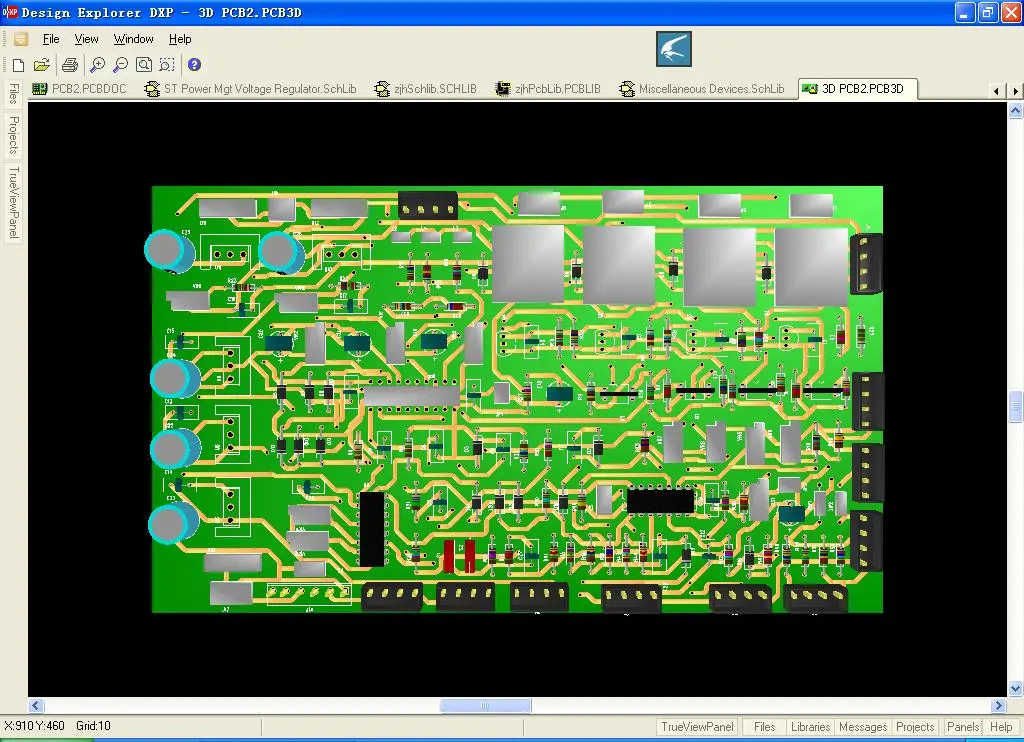

魯焊的注意不錯啊,單端正激也是解決方案.沒人討論啊!自己頂一下,發個3D的電路板,高集成度,三芯片,功能還齊全.Protel-DXP

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1154545296.jpg');}" onmousewheel="return imgzoom(this);">

關于偏磁問題,前些年有不少論文研究,現在大家都不怎馬提了.有的是解決了,公司做了產品就成機密了;有的是并未真正解決,所以還有可靠性問題.現在我的方案是真正完全解決了,可謂近乎十全十美,完全可靠,大家都不說,我也不談了,呵呵

不過,做個話題提醒一下,希望碰到問題的產品注意一下了!

提出問題,又故意賣關子.然后又稱自己十全十美解決了.不知是故弄玄虛還是在賣瓜.九十年代我們就已做出了動態偏磁校正的電路了.

我既不賣關子,也不賣瓜,只是遇到和進一步分析全橋偏磁,當個問題提出來,希望大家討論,而后幾天又采取了措施從幾個方面較完善地綜合解決了這個問題.
    這個話題希望各位同業集思廣益,遺憾的是回應不多.不過魯焊和另外幾位(如lyjy和版主lyticast)在其它話題里都提及相關問題.當然,這個問題也許涉及技術機密,做焊機生產的廠可能不會多談.這一方面我也能理解了.

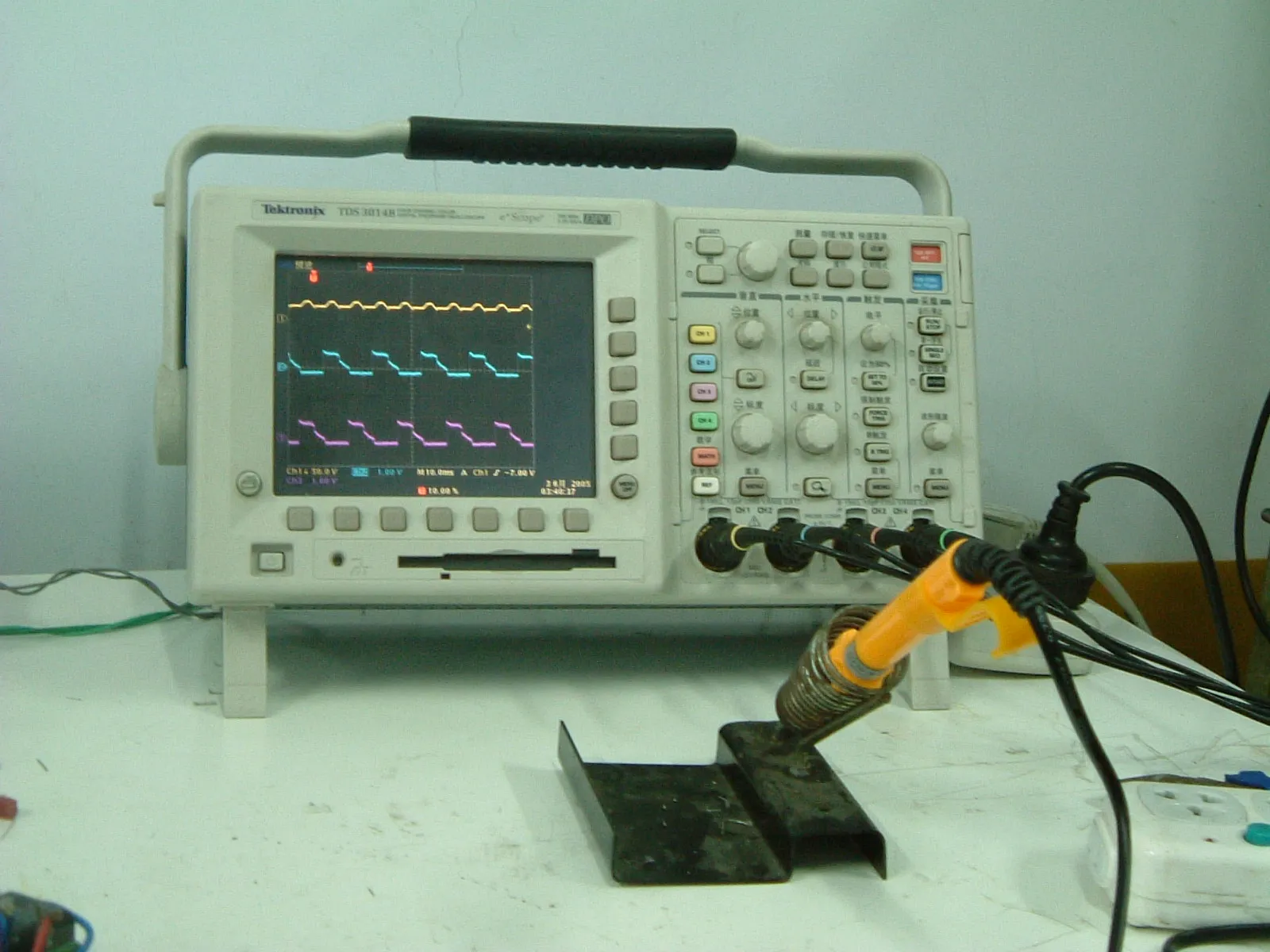

    如果你們?cè)缇陀袆?dòng)態偏磁校正電路,那我就很崇拜了,希望可能的話有機會交流一下.不過,我的思路是防止偏磁的出現,消除可能造成偏磁的各種因素,因而是綜合措施.兩者孰優孰劣?恐怕還需要更深入的探討和實踐驗證.一句話,希望大家把逆變焊接電源的技術做精做好!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1154884933.jpg');}" onmousewheel="return imgzoom(this);">

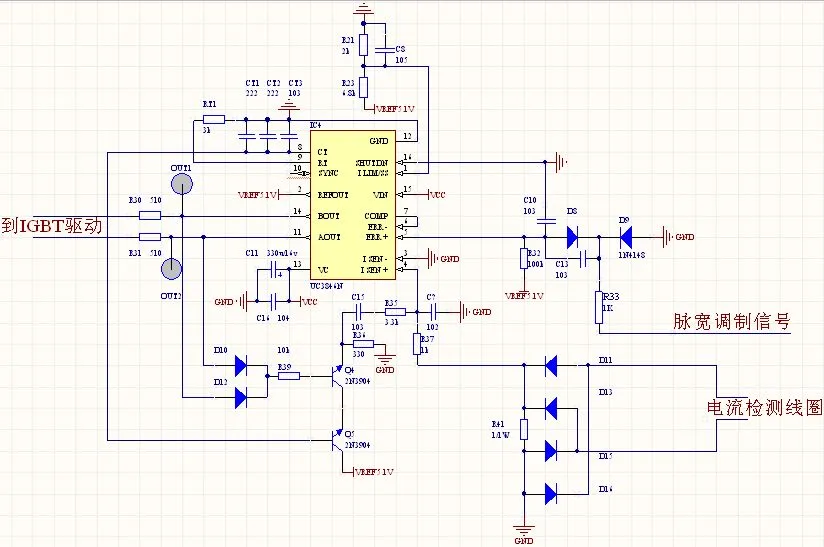

兩位不要爭了!幫我一下怎么樣,我的3846一到過流點就正負半波不對稱,不過我先加了隔直電容,我用的是全橋,請指點一下,這和互感器的整流二極管有關嗎?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1154920805.jpg');}" onmousewheel="return imgzoom(this);">

3846電流型的啊,我們這里有人搞過,但沒有完整的結果,一時還不好說.sorry

電流型控制是不可以,也沒必要加那個隔直電容的.

全橋采用獨立的電流互感器控制,我手上就有美國機用的控制

一般在運行時控制信號對稱很少發生磁偏現象,發生了磁偏就炸管或保護,一下子也判別不了!難

是控制,還是保護?
是平均電流還是峰值電流?

.

此帖已被刪除

這廣告做的有點煩人了哈!!!

偏磁問題,一般初級串電容可.或者象魯焊說的那樣,初級加反饋防偏磁.但不治本,其實比較徹底的方法是重新設計主變.(前提你的主回路要選好,一般全橋就可以)

時代的的確是有訣竅,他們把3525  4號腳的時鐘信號取出,送入4013雙D觸發器時鐘端進行脈沖記數,記數后的信號再送入下一個D觸發器的時鐘端,該D觸發器的D端輸入過流保護信號.其原理如下.3525  4號腳來的時鐘信號送入4013雙D觸發器的3腳進行脈沖記數,4013  2腳Q-端把信號反饋回該觸發器D端(5腳),于是在該出發器的Q端得到信號邏輯如下,1 0 1 0.....如此循環,再將該信號輸入到下一D出發器的時鐘端(11腳),這個D出發器的D端(9腳)輸入的是過流保護信號.(11腳)和(9腳)的信號在此的邏輯相與后,由Q端(13腳)輸出到3525的關斷端(10腳).該電路的特點是:當過流保護信號來時,只能3525的時鐘信號是奇數的情況下輸出封鎖,讓主變復位,避免偏磁現象.因?yàn)?525(4號腳)時鐘信號為奇數時,輸出端(11腳與14腳)在一定的時間段內發出的脈沖個數是一致的.現將局部電路及邏輯分析與波形時序圖上傳,大家看看討論一下. 3268701242040925.pdf

你用3846如果再在初級串電容,那它的優勢就看不出來了,他的正負脈沖不一樣就是調節偏磁.

看來你對時代很有研究！謝謝你的分析?。?！

采用電流型控制的IC最根本，只是PCB設計要仔細一點。

其實串電容也挺不錯的。就是成本有點高。

負載提前響應 加大反饋電路的斜坡補償電容

這個圖能說明啥問題呢？  我還以為是時代的真實電路圖呢。
