IRIS4009 開關電源設計求助

有哪位大俠用過IRIS4009 ,能告訴我如果設計一個13.5V的輸出,應該用什么參數.

全部回復(9)

只看樓主

正序查看

倒序查看

xkw1

LV.9

2004-09-02 13:12

13.5V輸出電流多大?

回復

孤獨的焊盤

LV.4

2004-09-02 14:15

@xkw1

13.5V輸出電流多大?

幾百毫安即可,請大俠指教

回復

xkw1

LV.9

2004-09-03 10:46

@孤獨的焊盤

幾百毫安即可,請大俠指教

把圖上的元件編個號,我按號給你參數.

回復

孤獨的焊盤

LV.4

2004-09-03 11:56

@xkw1

把圖上的元件編個號,我按號給你參數.

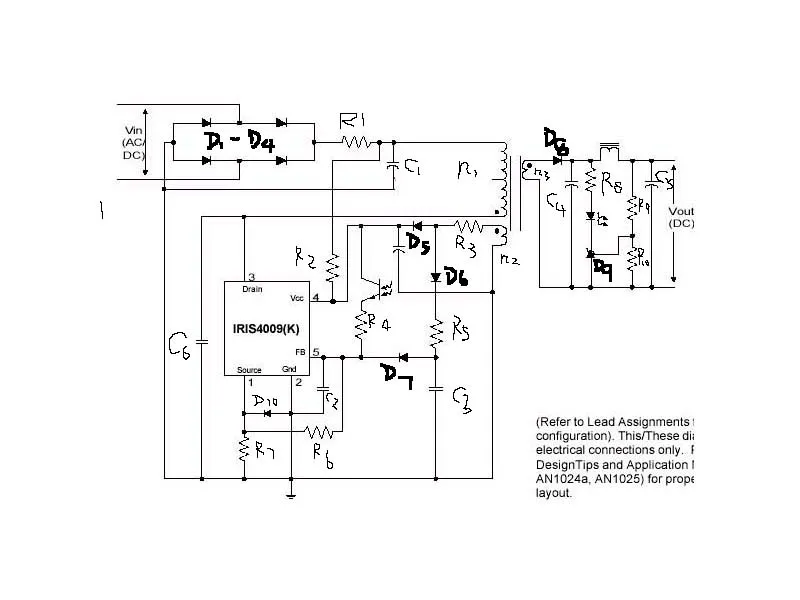

不好意思,標號粗糙了一點,請大俠不要介意.謝謝!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/21/1094226997.jpg');}" onmousewheel="return imgzoom(this);">

回復

xkw1

LV.9

2004-09-03 14:43

@孤獨的焊盤

不好意思,標號粗糙了一點,請大俠不要介意.謝謝![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/21/1094226997.jpg');}"onmousewheel="returnimgzoom(this);">

D1-4:1N4007
D5/6/7-1N4148
D8-11DQ100
D9-TL431
C1-CD11 400V 10u
C2/3-470~1000p 調試決定
C4-CD296 25V 470u
C*-103 TL431陰極到REF間
R1-0
R2-470k 1/2W
R3-0
R4-2k7
R5-1k8
R6-470
R7-2.4 1/2W
R8-1k
R9-11k
R10-2k4

回復

孤獨的焊盤

LV.4

2004-09-03 16:52

@xkw1

D1-4:1N4007D5/6/7-1N4148D8-11DQ100D9-TL431C1-CD11400V10uC2/3-470~1000p調試決定C4-CD29625V470uC*-103TL431陰極到REF間R1-0R2-470k1/2WR3-0R4-2k7R5-1k8R6-470R7-2.41/2WR8-1kR9-11kR10-2k4

謝謝你的回復,我今晚試試.變壓器我用EE19:90:10:10,感量1.6mH可以吧.
