【泰克TMT4實用分享】 使用TMT4 PCIe性能綜合測試儀創建PCIe參考模板

2023-08-07 16:45 來源:泰克 編輯:電源網

隨著用于PCIe鏈路健康狀況測試的TMT4PCIe性能綜合測試儀的推出,出現了一個問題,即確定被測設備(DUT)通過/不通過的“最佳模板”是什么。是否應該使用標準的PCIe兼容模板?是否有一個一致的模板可以用于所有類型的PCIe被測設備?如果沒有,那么工程師應該如何從他們的測試結果來評估是否被測設備是好的呢?

本文目的就是幫助解決如何看待TMT4PCIe性能綜合測試儀的自定義掃描中的通過/不通過模板這一功能,以及在確定哪些通過/不通過限定值是否適合于一個給定的被測設備時需要考慮什么。

通過發送端和接收端測試評估鏈路的健康狀況

在鏈路訓練之后,被測試的PCIe設備可能會經歷額外的鏈路均衡過程,以建立設備之間的穩定連接。鏈路均衡是一個鏈路優化過程,它修正了被傳輸?shù)臄?shù)據波形的特性,從而在更高的數據速率下形成最穩定的PCIe鏈路。鏈路均衡是通過使用PCIe規范中定義的Preset值而被實現的。Preset值是用來修正被傳輸?shù)臄?shù)據波形特性的諸配置。

泰克的TMT4允許用戶在幾分鐘內快速評估其PCIeGen3和Gen4設計的鏈路健康狀況。該儀器扮演被測設備(DUT)的鏈路伙伴這一角色,使用戶能夠通過協議來控制諸Preset值,并快速顯示眼圖及其相關的鏈路訓練參數,在逐通路或逐Preset的基礎上提供對潛在設計缺陷的洞察。

TMT4的測試包括給定被測設備的發送端和接收端,可以通過使用鏈路訓練期間檢測到的所有可用通路和Preset而被執行,或者通過選擇感興趣的特定通路或Preset而被執行。在TMT4中有兩種測試模式:快速掃描和自定義掃描。在快速掃描模式下,TMT4將通過自動選擇每個可用通路的最佳Preset來評估被測設備的鏈路健康狀況,其目的是優化測試時間和通路性能,而自定義掃描則評估所選中的特定通路和Preset值。

使用TMT4自定義掃描時有哪些考量?

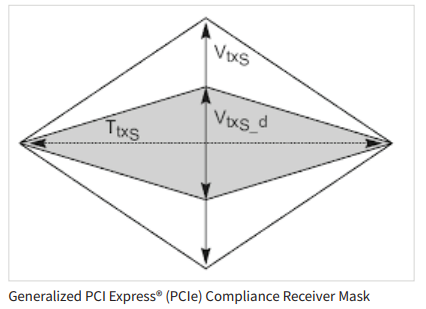

在確定TMT4的自定義掃描的通過/不通過模板時,有幾個考慮因素。最值得注意的是,使用TMT4的測試方法與傳統的一致性測試有很大的不同。一致性測試使用數學建模的參考接收端以及測試信號,而TMT4PCIe性能綜合測試儀則使用真實的接收端和真實的鏈路數據流量。這意味著,在使用TMT4評估被測設備的鏈路健康狀況時,PCIe規范中指定用于一致性測試的模板并不必然是一個好的模板。


此外,由于TMT4是與被測設備相連的鏈路的一部分,對整個眼圖的貢獻是被測設備和TMT4的組合,因?yàn)樗鼈円黄鹦纬闪艘粋€(gè)鏈路。這意味著一個模板可能很適合于一個與TMT4配對的被測設備,但對于另外一個已與不同的收發器進行訓練的被測設備來說,它可能不是最好的模板。

由于一個模板不一定適用于所有可能的被測設備,因此最好的參考出發點是評估那些一致性測試項目全部通過的商用被測設備的分布情況,并檢查任何一個特定的被測設備在分布中的位置。得到這個分布之后,團隊或組織可以決定他們是否希望他們的通過/不通過模板位于商業上可用的DUT分布的第10個百分位,第50個百分位,甚至是第95個百分位。使用來自這個大數據集的參考模板為組織提供了一個跳板,以確定出其通過/不通過模板,而不是像在PCIe規范的一致性測試之中那樣每一個被測設備都是同一個嚴格模板。

參考模板數據收集和分析

為了創建在諸Preset下的分布,并評估一個給定的被測設備性能的百分位,我們進行了大量的數據收集工作。泰克公司購買了市面上大量的被測設備樣本,甚至使用一些TMT4作為被測設備,以收集一個數據集,它由諸市面上PCIeGen3和Gen4設備的>50組合組成。

每個組合都使用TMT4的自定義掃描功能進行了測試。自定義掃描使用戶能夠強制執行特定的測試參數,以便對其發送端信號路徑進行更徹底的評估。發送端眼圖和鏈路訓練參數表的結果可以被配置為按測試通路或按測試Preset來查看。

設備從4個通路(40個眼圖/設備)到16個通路(160眼圖/設備)不等,包括RC設備和EP設備。這個被測池子由不同連接器類型的SSD、不同芯片組的主板、不同供應商的顯卡、網卡和其他PCIe設備組成,以確保連接器、設備類型和芯片組的廣泛分布。

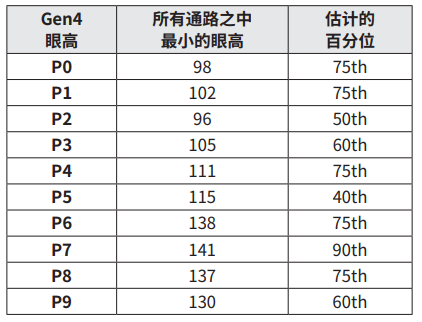

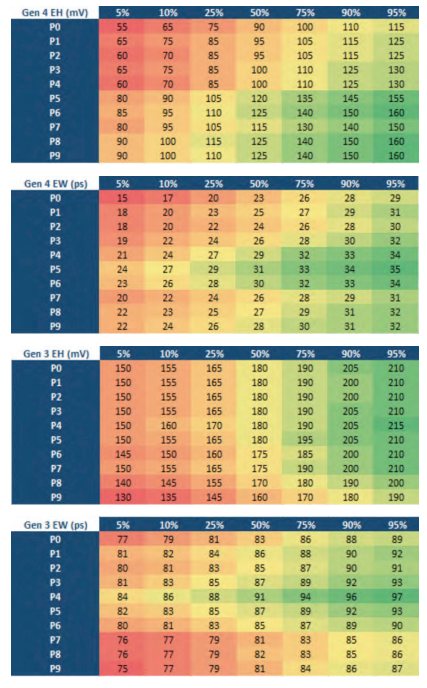

這項數據收集工作產生了大約100,000張眼圖,用于開發建立通過/不通過模板的參考分布。Gen3和Gen4眼高和眼寬的按Preset的百分位數的表格視圖如下所示,而組分布圖和單獨的分布圖可在附錄中找到。

使用TMT4裕量測試儀創建PCIe參考模板(針對所有類型設備)

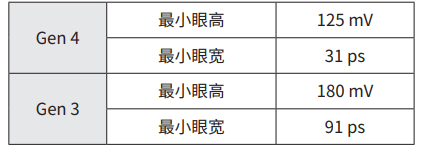

使用上述收集的數據,TMT4的用戶可以評估他們的設備相對于商業上可用的被測設備的大型數據集的表現,組織可以根據他們希望他們的被測設備相對于其他商業上可用的PCIe設備的表現而建立起一個粗略的百分位閾值作為通過/不通過限定值。雖然TMT4沒有按Preset提供不同的模板設置,但考慮到最嚴格的眼高或眼寬的百分位數,可以使用單一掩碼。例如,如果A公司想建立所有設備的第50個百分位數作為他們Gen3和Gen4設備的通過/不通過限定值,他們的模板可以如下:


雖然因?yàn)槭褂昧俗顕?yán)格的限定值,這些閾值可能會在某些Preset值上看到測試不通過,但它仍然根據商業上可用設備的參考分布情況建立了一個可供公司使用的一致的通過/不通過模板。

同樣地,如果一個公司想知道他們的設備相對于這些參考分布的位置,同樣也可以這樣做。從TMT4導出的測試數據可以被用作產品性能的脈動,而不是真正的通過/不通過限定值,以便看出一個給定的設備是否落在市面上大多數設備所在的分布位置。下面是一個使用隨機數據的例子:


結論

雖然單個的通用模板與TMT4的測試方法并不一致,但使用基于商用PCIe被測設備分布的參考模板是一種為特定被測設備建立合理的通過/不通過模板的方法。使用本文提供的分布圖,TMT4的用戶可以開發參考模板,這些參考模板對評估其設備相對于目前市面上的產品的健康狀況很有意義。

欲進一步驗證您的PCIe設計或使用標準一致性模板進行一致性測試,請?jiān)L問我們的網站,了解更多關于我們整個PCIe測試解決方案的信息,https://www.tek.com.cn/products/pciemargintester。
