摘要：GUI工程師都期待設計出輕量級、美觀的嵌入式GUI界面以滿足用戶需求，而AWTK的誕生能為行業應用帶來何種變化？本文將從行業角度出發，為大家分享AWTK優勢。

GUI產品的定位，對于一位產品開發人員來講都希望自己開發的產品引領潮流，吸引消費者買單。

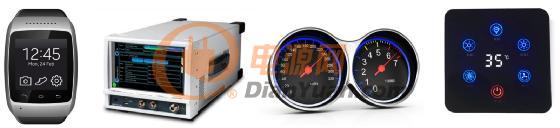

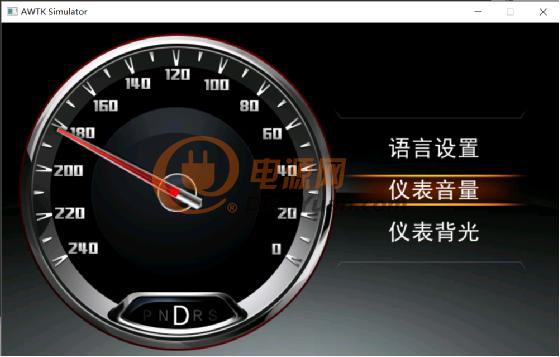

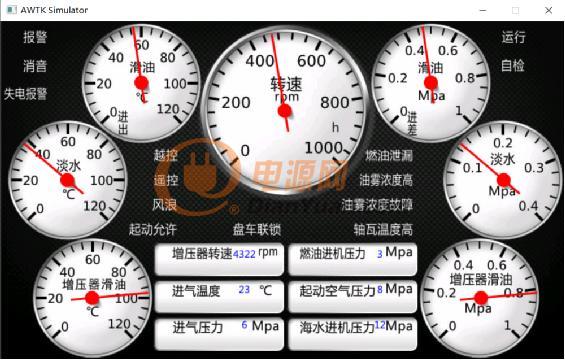

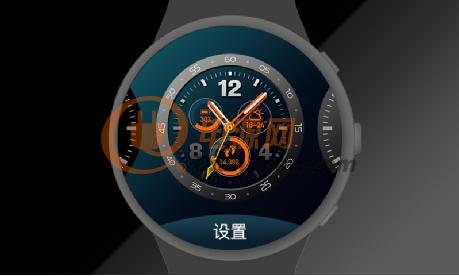

怎樣才能做出具有競爭力的產品呢？如圖一，圖二，圖三所示。

圖一

圖二

圖三

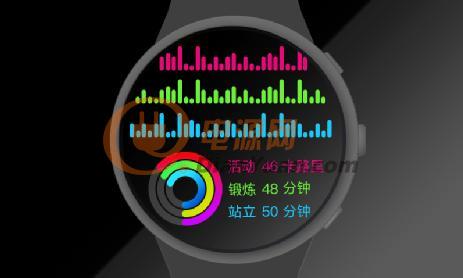

從產品本身來講，在控制硬件成本的同時，產品的功能豐富且人機交互方式炫酷，產品視覺的沖擊性較強，成為現在具有競爭力產品的先決條件。不管您做的產品是屬于哪個行業，現在附加值高的產品都與顯示屏有著不可分割的關系。有些產品架構師都已經把顯示部分與產品本身分離開發，對顯示屏部分的開發十分重視，因為這直接關乎產品的銷量，最終影響公司的效益?？梢奊UI對我們產品的重要性。如圖4所示

圖四

我們常見的行業有醫療電子，工業控制，汽車電子，智能家居等。

大家都面臨同樣一個問題：GUI如何選擇？

產品總監：“我希望產品的交互界面對消費者有吸引力，所以界面要炫酷！”

產品經理：“我希望我的工程師能夠快速開發產品，效率一定要高且方便！”

UI設計師：“做的界面炫酷些，圖片對視覺要有沖擊……,這個界面友好些，這個界面切換要有動畫……”

產品工程師：“又來活了?。。。?！啊，這個界面我該怎么辦?。。。。?！”

從產品的角度上看，管理者都希望每個產品是爆款。UI設計師僅僅負責做好布局，提供炫酷的界面，剩下的就到實際開發的工程師那里。GUI選擇的好，產品實現起來就會容易滿足需求。

嵌入式行業提到GUI大家可能都會說上那么一兩個，如：emWin、Qt、TouchGFX等。

總結大家的整體需求：對于大部分產品來講，大家都希望做一款顯示終端，終端可以通過通訊接口與下行設備進行數據交互實現控制，類似串口屏但是要比串口屏界面靈活且交互性體驗良好。這樣將顯示部分的開發與產品本身分離出來，顯示部分硬件不改變的同時，軟件架構不改變，只需每個產品對應一個顯示的APP。

AWTK，一款真正意義上的跨平臺GUI

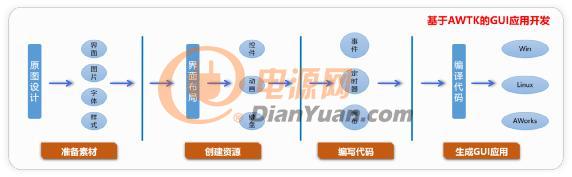

AWTK平臺是一套基于C語言的跨平臺GUI開發框架，可用于開發物聯網、消費電子、工業控制、汽車電子、智能家居等領域的應用產品，旨在為用戶提供一個功能強大、高效可靠、簡單易用、可輕松做出炫酷效果的GUI開發解決方案，使用戶開發GUI應用就像開發串口應用一樣簡單。開發流程如圖5所示。

圖五

優勢，讓懂的人一眼就明白。

1、支持純C語言編程

2、支持跨多種操作系統，跨多種硬件平臺，小巧高效

3、擁有完善的動畫系統，豐富的GUI控件，支持硬件加速

4、支持位圖字體和矢量字體

5、內置中英文輸入法，并支持智能詞組輸入

6、支持視網膜高清分辨率技術

7、支持組態方式開發界面，所見即所得

8、支持界面與邏輯分離技術，用腳本直接編寫邏輯

9、支持云端模板和組件市場，構建開發生態圈

技術技巧分享：

1、醫療電子GUI需求：圖表曲線描繪

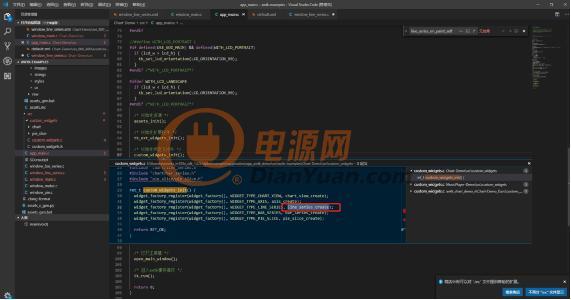

app.main.c中要對line_series 控件進行創建，如圖六所示。

圖六

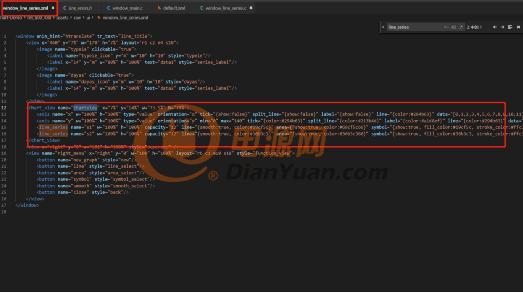

使用XML將界面描繪出來，如圖七所示。

圖七

使用如下函數界面用打出原始的12個點

on_append_series_data(widget, 12);

使用定時生成數據會3000ms增加一個新的點

  value_set_uint32(&val, timer_add(on_timer_random_data, win, 3000));//定時產生隨機數并給圖表繪制 3S變換一次

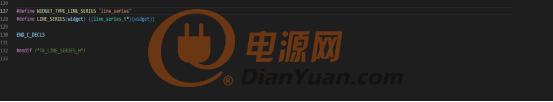

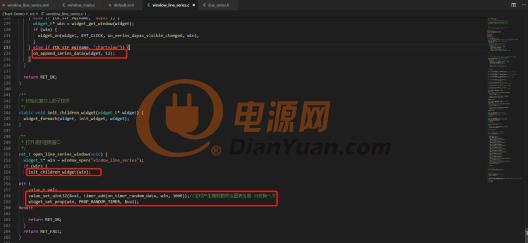

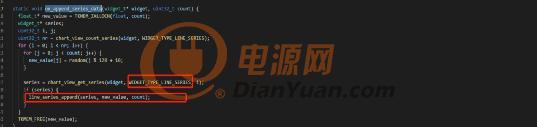

細節如圖八，圖九，圖十，圖十一，所示。

圖八

圖九

圖十

圖十一

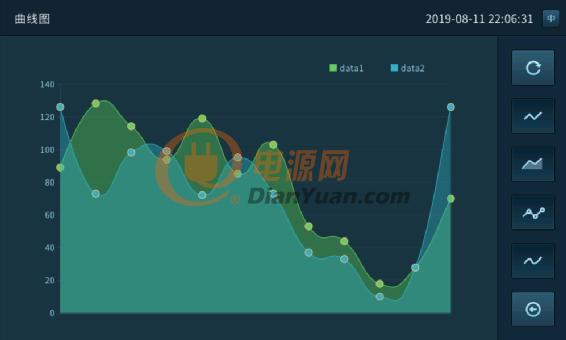

這樣就實現了在現有的曲線上添加了一個新的數據并繪制。效果如下圖十二所示

圖十二

2、工業儀表指針、汽車電子指針需求：

首先對需要的指針進行資源打包處理，此步驟參考《AWTK開發實踐》。

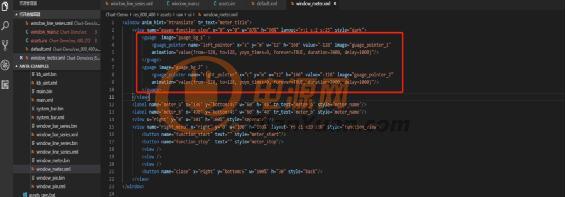

我們要將指針使用XML描繪出來如下圖十四所示：

圖十四

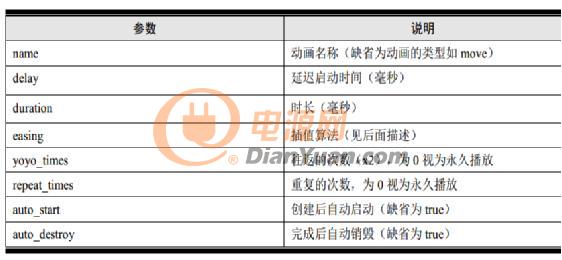

這里講一下動畫參數，可以參考《AWTK開發實踐》。如圖十五，圖十六所示。

定義一個旋轉指針，初始化value=-128，動畫參數是從-128到+128，無線循環，周期是3000ms，啟動延時1000ms

圖十五

圖十六

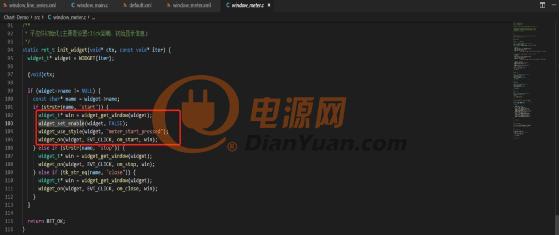

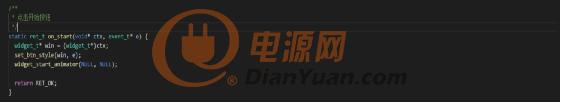

如圖十七，圖十八，所示，調用開始按鈕啟動動畫。

圖十七

圖十八

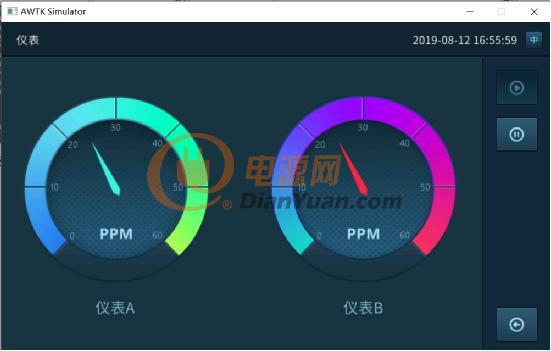

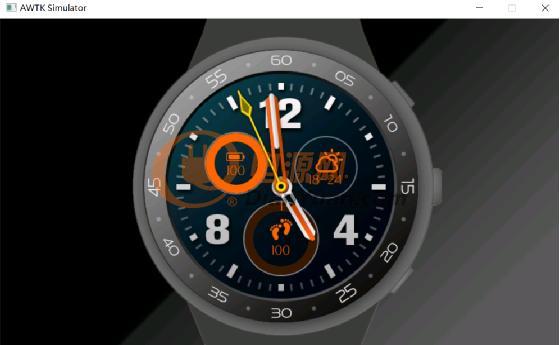

實現效果如下圖十九：

圖十九

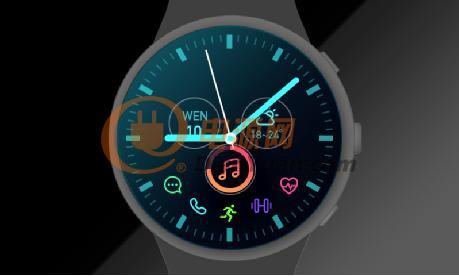

我們使用同樣的方法可以實現如下類型的指針，只不過是指針的樣子換了圖片資源而已。

如圖二十，圖二十一，圖二十二所示。

圖二十

圖二十一

圖二十二

新功能預告：

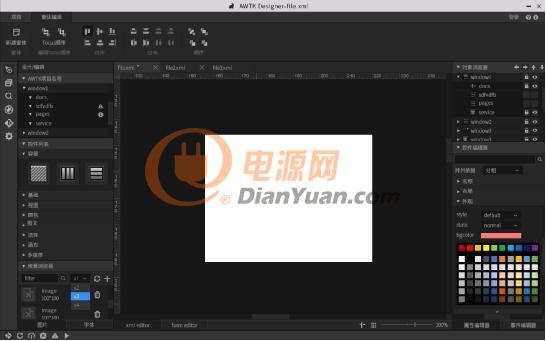

為滿足廣大嵌入式開發者的需求，我們拖拽式開發界面即將發布，滿足各式各樣的控件拖拽。似乎在嵌入式開發過程中找到了自己的另一半， AWTK會不舍不棄與您同行。開發界面如圖二十三所示。

圖二十三
