可調輸出的降壓穩壓器
NCP786A是高性能的高壓線性穩壓器,輸入電壓范圍55 V 至 450 VDC,輸出電流達10 mA,輸出電壓可通過電阻分壓器設定,范圍為1.27V至15V,極其適用于高輸入電壓應用。提供超低靜態電流(典型值10 μA),超高電源抑制比(PSRR:70 dB@60 Hz,90 dB@100 kHz),自耗電不超過25 μA,功耗僅8 mW,大大低于通常所用的開關電源降壓穩壓器。
RSL10 + NCP786A用于調光應用的功耗

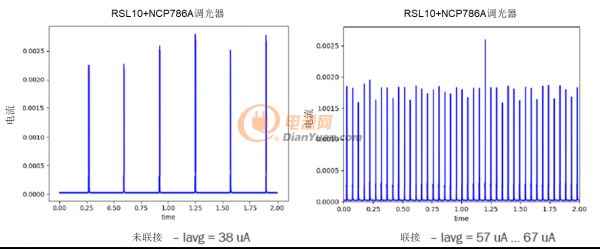

在輸入300 VDC時,我們測得RSL10 + NCP786A調光器在未聯接時的平均電流為38 μA,聯接的平均電流為57 μA至67 μA,功耗僅22 mW。
圖5:調光器功耗 – Vin 300 VDC
待機功耗
在230 V交流輸入時測得的待機功耗(NCL30170 + RSL10)約140 mW至150 mW,其中NCL30170約消耗125 mW。整個方案的待機功耗低于200 mW。
總結
該藍牙低功耗可調光智能照明方案采用創新的交流直接驅動拓?fù)洌瑹o需傳統的SMPS,具備成本、體積、使用壽命和可靠性等多方面優勢,并可根據需要靈活擴展功率范圍,基于安森美半導體專有的有源恒定功率調光控制技術,調光范圍從5%至100%,功率因數達0.99,全功率時的THDi僅11%,即使在調光時也能保持均勻的照明亮度,集成行業最低功耗的藍牙5 SoC RSL10,提供先進的無線功能而不影響系統尺寸,通過高壓線性穩壓器NCP786A提供超高PSRR,提高無線應用性能,以高性價比實現高性能、超低功耗藍牙控制的可調光智能照明方案。
