UC3842是目前仍在大面積使用的電源管理產品之一，很多結構簡單或龐大復雜的電路仍在使用這款經典產品，在本文中，小編將通過一個例子為大家介紹UC3842的供電電路原理，感興趣的朋友快來看一看吧。

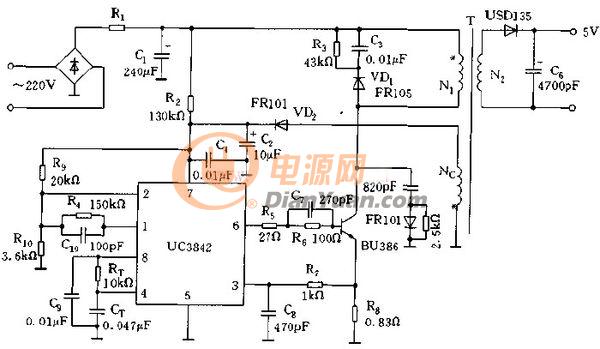

如圖1，電路是如何給UC3842供電的？

圖1

開機瞬間，整流后直流電壓經R2向芯片7腳供電。電路一旦起振，變壓器T的原邊線圈N1中產生高頻驅動電流，副邊線圈Nc中感應高頻電壓經VD2整流后維持UC3842的供電。這個電壓高低與振蕩頻率有關，所以同時經R2作為反饋電壓進入2腳，此腳電壓與誤差放大器同相端的2.5V基準電壓（在內部）進行比較，產生誤差電壓，從而控制脈沖寬度，穩定N2的輸出電壓。

那么在開機的一瞬間，即使是一瞬間，300V的電壓也是相對較大的，但UC3842最高供電電壓才30V。實際上，由于C1的存在，300v直流不可能階躍出現。C1兩端電壓升高期間，R2快速的壓降作用限制了供給電壓不超限。
