UC3842是一款功能簡單卻性能強大的芯片，現如今很多設計中仍在使用這款芯片作為基礎。本文將為大家介紹UC3842當中的輸出連續可調模式的反饋電路。感興趣的朋友快來看一看吧。

電壓反饋和電流反饋是一樣的道理。用大家熟悉的電壓取樣反饋說話，一般情況，輸出電壓Vout經過分壓產生一個反饋電壓Vf，分壓系數是kvf，然后用Vf與一個基準參考電壓進行比較和放大，產生誤差信號電壓，用它來修正和控制占空比。

沒有光耦的電路，基準電壓就是E.A正端輸入的2.5V，放大器就是E.A；有光耦的電路，基準電壓是光耦發光管下面的TL431的內參電壓，擔任放大器工作的是TL431。

分析以后知道，正常反饋控制的狀態下，輸出電壓和基準參考電壓呈線性關系，即Vout=Vf/kvf，如果改變基準參考電壓，輸出電壓就會改變，如果基準電壓可調整范圍是從0開始，那么輸出電壓也將會從0開始可調整。（這里僅考慮控制電路部分）

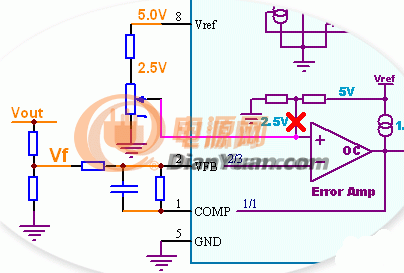

回過頭來看3842，沒有光耦的電路，要實現輸出連續可調，只要按圖1電路，斷掉誤差放大器正端輸入與內部2.5V之間的連線，在外部接一個電位器，參考電壓就可以從0起調了。道理簡單卻無法實現。

圖1

用改變基準參考電壓的方式實現輸出連續可調，是一種方法，但卻并不是唯一一種方法，還有很多種方法能夠?qū)崿F(xiàn)。電源的設計也是這種情況，大家在設計中應該要進行靈活的思維拓展。
