UC3842是目前應用最為廣泛的電源控制芯片之一。很多處于入門階段的開發者對于此款芯片都有著非常高的關注度，很多設計也在使用這種結構簡單，但性能頗高的處理器。本文將為大家介紹電壓反饋中UC3842的誤差放大器連線。

UC3842的誤差放大器和普通運算放大器一樣，用法也一樣。在芯片內電路中已經接了一部分“外圍”電路，包括正端輸入連接到內部的2.5V、輸出端1.0mA恒流源以及后級電流檢測比較器。

其中2.5V對于3842內電路來說，可以看作是虛擬地或稱它為參考地，誤差放大器以它為參考，輸入等于2.5V，就相當于輸入為“0V”，輸出也為“0V”，但這個“0V”對整個電路的地來測量的話其實是2.5V。

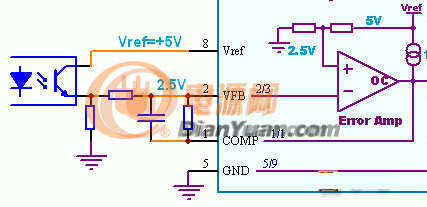

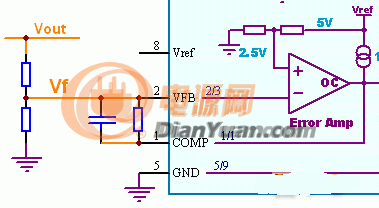

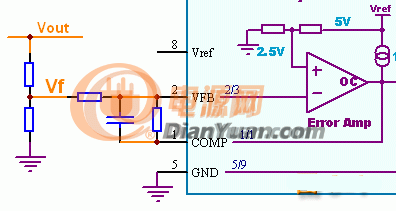

這個放大器接成了反相放大器，負端輸入P2-VFB與輸出P1-COMP兩個管腳，就像以2.5V為中間支點的蹺蹺板，輸入高于2.5V，輸出就低于2.5V；而輸入低于2.5V，輸出就高于2.5V。想像的蹺蹺板兩端的臂長不相等，輸出那一側較長，當輸入偏離2.5V一點點，輸出可能就偏離很多，這就是放大的作用，兩個臂長的比例就是放大倍數，在這個實際電路中放大倍數就是兩個電阻的比例，一個是接于P1-P2兩個管腳之間的反饋電阻，另一個是接于負端輸入管腳P1到前及電壓源的輸入電阻。
