斷開振蕩回路是UC3842當中的一種實用技巧，這種技術有助于對電路進行有效的保護。那么這種電路的設計技巧是怎樣的呢？本文將為大家介紹這種電路的設計方法以及技巧，感興趣的朋友快來看一看吧。

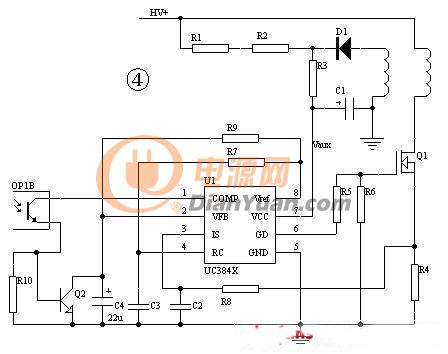

圖1采用斷開振蕩回路的方法

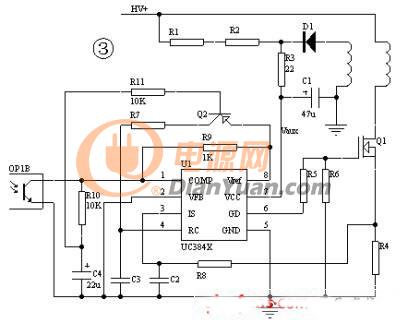

圖2采取抬高第2腳，進而使第1腳降低的方法

在這3個電路里R3電阻即使不要，仍能很好保護。注意電路中C4的作用，電源正常啟動，光耦是不通的，因此靠C4來使保護電路延遲一段時間動作。在過載或短路保護時，它也起延時保護的左右。在燈泡、馬達等啟動電流大的場合，C4的取值也要大一點。

圖1是使用最廣泛的電路，然而它的保護電路仍有幾個問題：

1.在批量生產時，由于元器件的差異，總會有一些電源不能很好保護，這時需要個別調整R3的數值，給生產造成麻煩；

2.在輸出電壓較低時，如3.3V、5V，由于輸出電流大，過載時輸出電壓下降不大，也很難調整R3到一個理想的數值；

3.在正激應用時，輔助電壓Vaux雖然也跟隨輸出變化，但跟輸入電壓HV的關系更大，也很難調整R3到一個理想的數值。

這時如果采用輔助電路來實現保護關斷，會達到更好的效果。輔助關斷電路的實現原理：在過載或短路時，輸出電壓降低，電壓反饋的光耦不再導通，輔助關斷電路當檢測到光耦不再導通時，延遲一段時間就動作，關閉電源。
