UC3842是自被生產至今仍舊被大面積使用并獲得一致好評的優秀電源控制芯片之一。關于UC3842，開發者們總是有各種各樣的問題需要解決，在本文中，小編將為大家介紹在UC3842中初始占空比是如何被決定的，感興趣的朋友快來看一看吧。

UC3842的初試占空比決定于反饋網絡分壓電阻并的那個電容，其實就是反饋延時。

具體確定方法如下：

1、占空比是指脈沖信號的通電時間與通電周期之比。在一串理想的脈沖周期序列中(如方波)，正脈沖的持續時間與脈沖總周期的比值。

2、占空比控制應該稱為電控脈寬調制技術，它是通過電子控制裝置對加在工作執行元件上一定頻率的電壓信號進行脈沖寬度的調制，以實現對所控制的執行元件工作狀態精確，連續的控制。

UC3842是一種性能優良的電流控制型脈寬調制芯片。該調制器單端輸出，能直接驅動雙極型的功率管或場效應管。其主要優點是其管腳效應少，外圍電路簡單，電壓調整率可達0.01%，工作頻率最高達500KHz，啟動電流小于1mA，正常工作電流為5mA，并可利用高頻變壓器實現與電網的隔離。

采用他實現峰值電流控制還是電壓型控制?是正激電路還是反激電路?不同的主電路拓?fù)洌挥玫目刂品绞?，?jì)算方法不同。

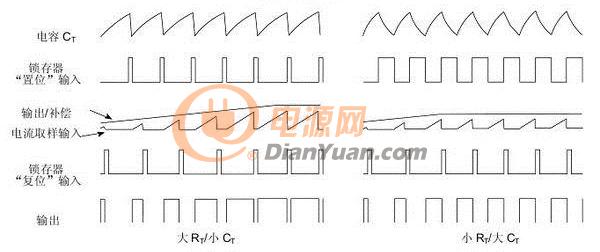

圖1

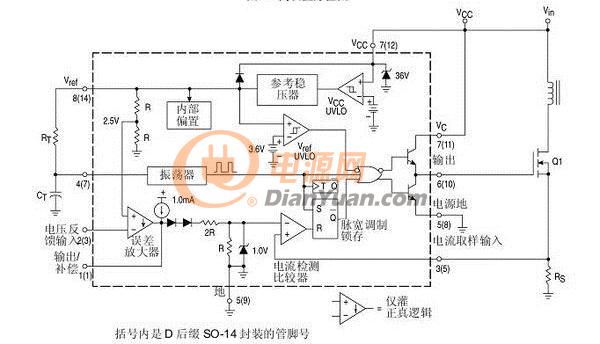

圖2

從圖1和圖2可以看出采用了峰值電流控制模式。其實在設計的過程中完全可以采用電壓型控制，去設計占空比，然后根據占空比、峰值電流采樣值、兩個斜率、工作頻率就可以計算出來“輸出/補償端的電壓值”。
