電源適配器是大家在日常生活中經常接觸的一種產品，其經常應用在一些智能隨身設備中。筆記本電腦也離不卡電源適配器，本文將為大家介紹一種筆記本電腦適配器故障檢修的情況，這款電源適配器基于UC3842，感興趣的朋友快來看一看吧。

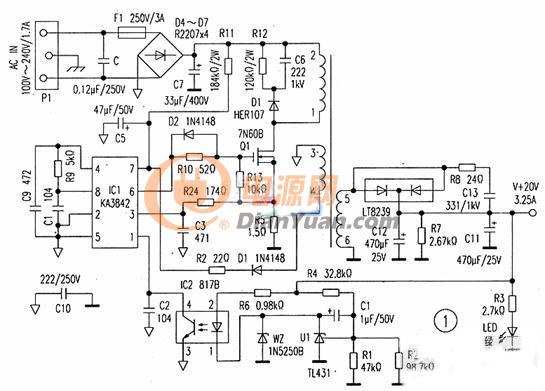

圖1

該電源適配器是因無輸出電壓而送修的。接通交流電源，綠色指示燈不亮。檢查交流輸入的線纜并無斷路。由此確定系電源內部元件損壞所至。用“一”字螺絲刀將外殼撬開查看線路板，發現如圖1中的保險絲F1已熔斷。

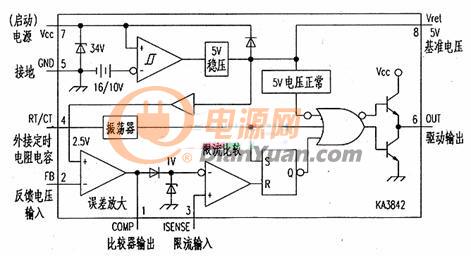

圖2

懷疑初級元件有擊穿過流現象。于是重點對D4～D7、C7、Q1作檢查，未發現異常，故將F1更換后通電試機，但電源還是沒有輸出。這時測主濾波電容C7兩端+300V，正常。斷電后，再測C7兩端仍儲有高壓，說明開關電源并未起振。根據圖2中控制芯片內部原理圖可知，KA3842的⑦腳是啟動端，正常工作時，+300V經啟動電阻R11使控制芯片初始啟動，這個電壓需16V以上（啟動電流約為0.5mA）方可使芯片正常起振工作。當KA3842順利啟動后，開關變壓器④、④繞組的脈沖電壓經D1整流、R2限壓。經C5濾波后得到約12V的直流電壓取代由啟動電阻R11提供的16V啟動電壓為KA3842供電。

在通電情況下測量KA3842的⑦腳電壓為0V。由于圖方便并沒有拆下R11來測量（由此造成后面不必要的損失），只是將R11與KA3842⑦腳的印制線路劃斷，通電測最C5兩端的電壓可升至超過16V，說明啟動電阻R11及C5是正常的。斷電后再用萬用表電阻擋測量KA3842已懸空。⑦腳的對地電阻正反均為75Ω，通過器件內部原理圖可知這應該是異常的。很可能是內部⑦腳與⑤腳間的35V穩壓管已擊穿，使R11的啟動電壓與接地短路，于是將KA3842用uc3842直接代換。

將⑦腳的印板走線接通后通電，只見電源指示燈亮一下即熄滅。檢查發現UC3842內的穩壓管與KA3842一樣再次擊穿。這就是異常的地方，啟動電壓有R11限流，正常工作電壓也有R2限流，而且電阻損壞只會阻值變大或開路，一般不會發生短路或阻值變小的現象。那又是什么使新更換的Ic內部穩壓管再次擊穿呢？要擊穿IC內部的二極管，一是電壓須超過該管的穩壓值。二是大電流。但檢查印板走線設計，并沒有發現高壓向⑦腳漏電的可能。難道是R11的阻值在減??？

當拆下R11檢查時發現。其阻值雖正常，但細看發現。該電阻色環的第一環處有一點點燒糊的痕跡。查看印板時才發現是由于印板上元件排列緊湊。R11與R12均采用直立安裝且緊靠在一起，R12的引腳與R11的殼體相碰，當R12上的反峰高壓擊穿R11殼體的絕緣層后。直接串人至Ic的⑦腳，造成其內部穩壓管擊穿而不工作。這就相當于反峰吸收網絡中的D1負極直接與Ic的⑦腳相碰一樣，反峰的高壓與啟動電壓疊加在一樣，瞬間即可使IC內的穩壓管擊穿。于是，將R11裝上，在R12相碰靠處用絕緣物隔開。裝上KA3842，通電指示燈正常點亮。測輸出點輸出+20V穩定，開關電源恢復正常。

通過以上的分析可以看到，此款基于UC3842的電源適配器的故障原因很有可能是電源元件的布局不夠合理導致的。R11和R12兩只采用豎立焊接的大功率電阻靠得過近。當一不小心將電源振動或摔碰后。由于慣性作用使兩電阻相碰而引發的故障（也是該型號開關電源的通?。?。該電源的品牌型號是LISHININTERNATIONAL.ENTERPRISECORP，型號：0335A2065。望有此電源適配器的用戶注意。希望讀者朋友們?cè)诹砼浯祟愱P(guān)鍵附件時。不要貪圖便宜而選擇雜牌，以免因小失大。
