UC3842在新手和電源高手中間有著極高的知名度，這主要是因?yàn)槠浣Y(jié)構簡單卻能效驚人，能夠勝任很多設計中的核心角色。很多新手在入門時期都會選擇對這款芯片進行詳盡的研究，在這個過程中，有關UC3842引腳的一些問題受到了人們的關注。本文就將對UC3842當中7腳通過R6來實現降壓的過程進行解釋。

圖1

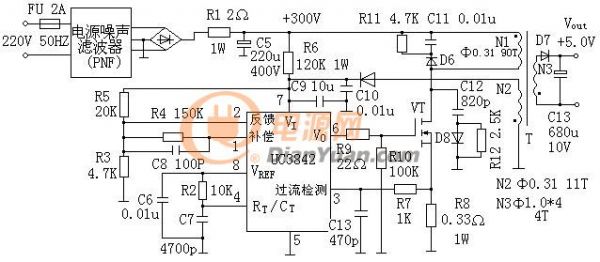

從圖1中可以看到，R6只提供一個很小的電流給7腳的電容充電來供IC啟動用，但這個電流遠遠不夠IC正常工作電流，IC啟動的時候靠電容上的電壓下降來維持一段時間。正常工作后7腳的電壓是通過輔助繞組來提供的，輔助繞組設定多少電壓，7腳的電壓大概就是多少。這時通過R6提供的電流可以忽略不計，因?yàn)槠涮峁┑碾娏鬟h(yuǎn)遠小于IC工作需要的電流。

UC3842的R6只是提供電流使芯片能夠正常工作，16V是由輔助繞組提供的，R6實際上不用進行精密的計算，只要能達到芯片的啟動電流即可。電容的大小也不用特意計算，一般使用幾十微法的電解電容，額定電壓大于芯片的工作電壓即可。
