電網電壓可能會因為故障或者負載變化而短暫降低，此時接在電網中的分布式發電設備例如風機變頻器、光伏逆變器等，應當能夠保持在網狀態，并提供無功功率輸出以維持電網電壓。若不具備此能力，可能單個機臺或設備的故障會引發連鎖反應導致更多的機臺保護性離網，從而導致大范圍的電壓異常跌落。

在測試時，交流電源需要模擬電網在低電壓穿越測試時的表現，應當能夠根據不同的法規要求設置為相應的波形輸出，比如不同的跌落幅度、跌落持續時間、回升時間，以及單相、雙相、三相等各種平衡及不平衡跌落類型。交流電源需要能夠在低電壓時承受較高的無功電流，不會觸發電源的保護導致測試無法進行。

AMETEK加州儀器大功率交直流電源MX/RS系列產品質量可靠，性能優越，是作為電網模擬器完成低電壓穿越測試的絕佳選擇。目前已經在全球擁有眾多的客戶，受到了廣泛的好評。

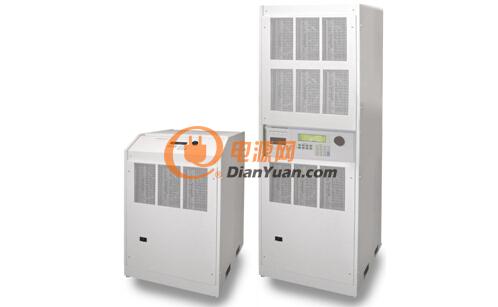

MX 系列交直流電源單臺輸出功率15KVA, 30KVA或 45KVA ,支持并聯到 270KVA; RS系列交直流電源單臺輸出功率90kVA，支持并聯到 540kVA。

MX/RS系列交直流電源(除MX15)均支持三相輸出，每相輸出均可單獨控制，相角精準可控。

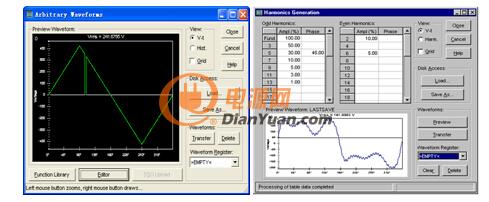

MX/RS系列交直流電源內嵌任意波形發生器，支持任意自定義波形;內嵌諧波發生器，支持最高到50次諧波的生成。這項功能使其便于模擬電網擾動，支持相關測試

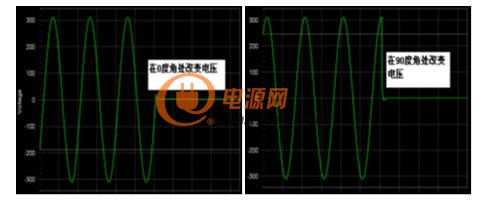

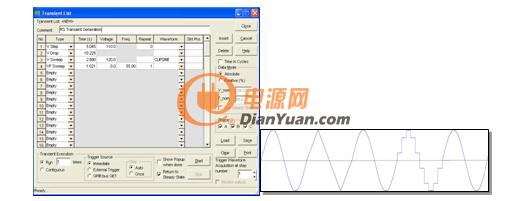

MX/RS系列交直流電源支持高達100步的瞬態列表設置，輕松設置電壓和頻率的突變或漸變;時間分辨率為1ms;允許自定義波形的輸出以及設置起始相位角。

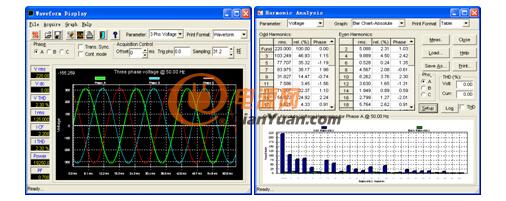

MX/RS系列交直流電源具有強大的數據記錄功能，可直接獲取輸出電壓、電流波形的信息并直接顯示出來，支持高達50次諧波分量以及THD的測量，并且可以指定的間隔自動記錄數據。

基于以上特性，MX/RS系列交直流電源可以非常輕松地生成各種各樣的完全自定義的低電壓穿越測試所需波形，并且均可承受較高的峰值電流。

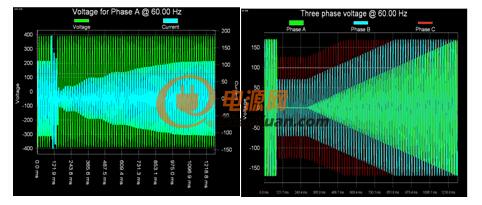

277V跌落至0V持續2個周期                           動態三相不平衡輸出

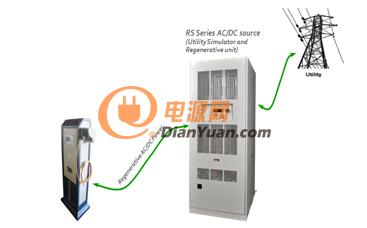

此外，MX/RS系列交直流電源支持可再生模式，支持100%吸收反灌能量，并將其中高達85%的能量反饋給電網。這在新能源行業中具有重要的意義。在測試中，電源可接受逆變器的能量反灌，無需額外的負載;可以將能量反饋給電網，節省電費;在接受能量反灌時還可對逆變器進行監控，提供相應的控制和保護。

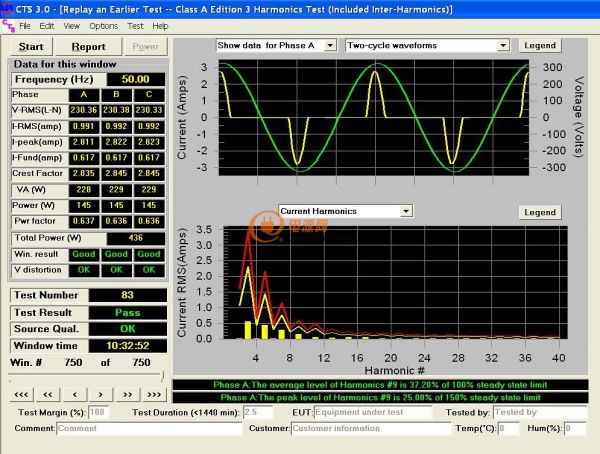

不僅如此，配備阻抗匹配器，電腦軟件，MX/RS系列交直流電源可以組成CTS系統，完成諧波、閃爍、抗擾度等項目的標準測試。
