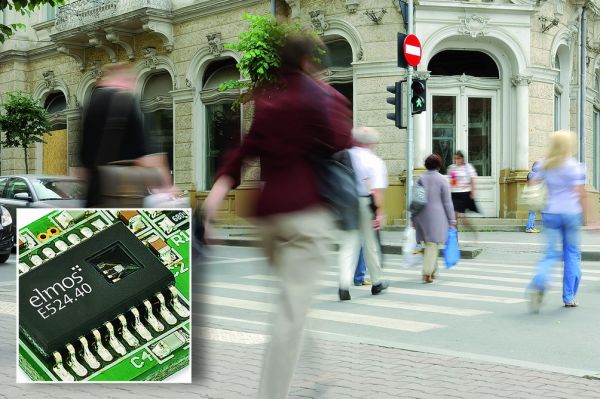

德國多特蒙德，2014年3月26日，艾爾默斯公司日前宣布推出內置PSI5接口的第二代壓力傳感器芯片-E524.40。該產品專門針對汽車安全應用(側安全氣囊和行人保護系統)而設計的。該傳感器的性能不會受到環境平均氣壓的干擾，能夠識別氣壓的突然變化。它可以連續檢測和分析相對氣壓和平均氣壓的變化。芯片符合AK-LV29 (VDA)標準規范，是按照ISO 26262標準的“功能安全”要求而設計的。

該款芯片帶有檢測以及數字信號輸出功能，可以識別動態壓力變化，并將識別的信號傳輸至PSI5接口。為了監控系統狀態，進而滿足功能安全的要求，芯片的診斷數據也通過接口部分進行傳輸。除此以外，在系統啟動和運行期間，芯片還將運行自檢功能，開啟診斷功能。自測功能對傳感器和芯片部分都進行檢測(模擬部分、DSP、ROM和EEPROM)。

芯片內部集成的EEPROM旨在保存校準數據、設備ID以及用戶的編程數據。這款芯片采用改進型SOIC20封裝。

對于PSI5網絡組件，Elmos公司提供接口芯片E981.07和E981.08(分別是雙通道和4通道)。因此，利用同步模塊可以容易并且迅速地配置完整的系統。

產品特性

·標準壓力傳感器，用于碰撞檢測，符合AK-LV29 (VDA)標準

·P515數據接口，實現同步或異步傳輸模式

·在改進型SOIC20封裝內實現壓力傳感器單元與信號處理芯片的集成

·可在以下兩個壓力范圍調整輸入精度放大器與信號鏈路：

壓力檢測范圍l: 400～1500 hPa;范圍2: 400...1900 hPa

·適合線性化、數字濾波的數字信號處理，用于平均環境氣壓和相對動態壓力的計算

·帶有芯片溫度檢測

·片上EEPROM，用于校準系數、唯一的器件以及用戶可編程數據

·自測功能，用于壓力傳感器和芯片內部電路

·滿足功能安全要求，符合ISO26262標準應用

·碰撞壓力傳感器，適合被動安全應用

·主動行人保護安全系統

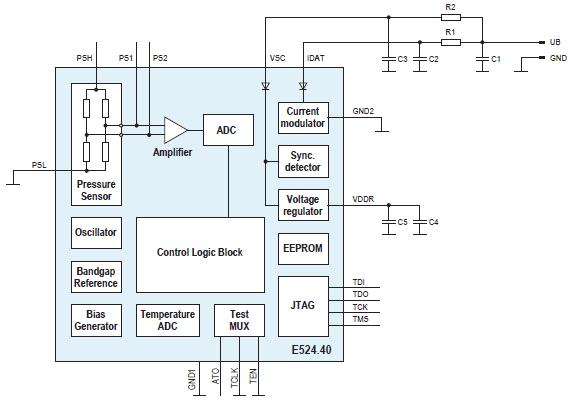

典型應用電路
