把SMPS開關頻率設計成非固定，讓其圍繞某個頻率附近不斷變化，那么其EMC電磁波普將會擴散開去，將不會在開關頻率及其倍頻處產生很大的尖峰。

圍繞中心頻率的范圍不能太大，太大則會讓系統調節性能變差。一般來說頻率變化范圍在開關中心頻率的5%之內很合適。舉例：一個100KHZ的SMPS，頻率抖動范圍在97.5--102.5khz，如今較多的新型IC內部集成了頻率抖動功能，但是絕大多數，包括諸如UC3843，L4891等經典IC都沒這個功能。

那么如何用最簡單的手段來設計改造你的產品呢？下面告訴你用區區幾分錢的成本就能實現它。

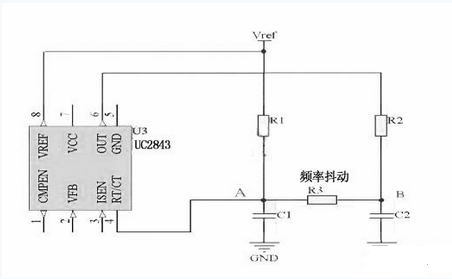

上圖1(對于用RT/CT振蕩來實現開關頻率的IC，比如UC4843)：

簡單加3顆元件，原理：PWM輸出方波，這個占空比不是一成不變的，是根據負載，電源電壓，溫度等很多因素影響的。R2，C2是一個簡單的平滑濾波電路，其平均電壓跟隨PWM占空比而變化。通過R3接到R1，C1振蕩器中，從而微量的調節其振蕩頻率，實現頻率抖動功能。

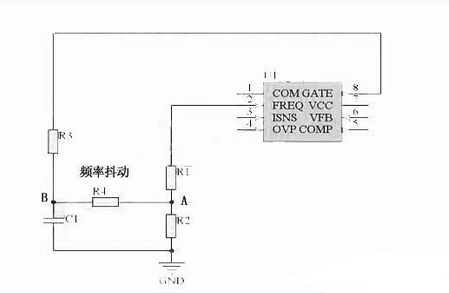

圖2(對于采用單顆鏡像電阻設定頻率，比如IR1150)：

這類IC簡化了振蕩器，通過外部一顆鏡像電阻來控制內部振蕩器的頻率，可以把這個電阻一分為二，如圖中的R1，R2。同樣B點電壓也是跟隨PWM占空比變化而變化的，通過R4接入R1，R2中，從而改變鏡像電阻的電流值，也起到改變頻率的功效，PS:IR1150是PFC控制IC，PWM占空比是時刻變化的，所以此結構能非常高效的實現頻率抖動。也可以通過其它外部信號，比如交流電源等變化量來控制頻率。

很簡單的電路，非常低廉的成本，能讓你收獲巨大的成效，輕松降低10db的電磁干擾。
