小編推薦:24V1000W純硬件純正弦波逆變器設計

2013-09-06 14:54 來源:電源網 編輯:云際

寶劍鋒從磨礪出,梅花香自苦寒來;此句是中國流傳下來的一句古訓,喻為如果想要取得成績,獲取成就,就要能吃苦,勤于鍛煉,這樣才能靠自己的努力贏得勝利。各個行業皆是如此。在電源網論壇里,就存在這樣一些人,他們時常能DIY出被網友們稱之為的經典設計,出于大家能夠共同學習的目的,小編抓住了難得的機會,整理了這些經典帖,供分享學習。

本文來自xzszrs的精華帖。--------小編語。

xzszrs

逆變器有如下特點:

1、單極性倍頻調制,載波設定為14.7K,實際后級LC工作在倍頻29.4K;

2、加入了軟啟動;

3、直流反饋提高了穩定性和穩壓精度;

4、基準正弦波和三角波采用了相同的電路結構,即均由方波再濾波為基準正弦波和三角波,在溫度變化時,雖然基準正弦波和三角波的幅值會有細微的變化,但調制后互相抵消了,因而溫度穩定性極好;

5、電路簡潔,成本低廉,大大低于單片機;

6、性能優越,反應速度快,穩壓精度高。

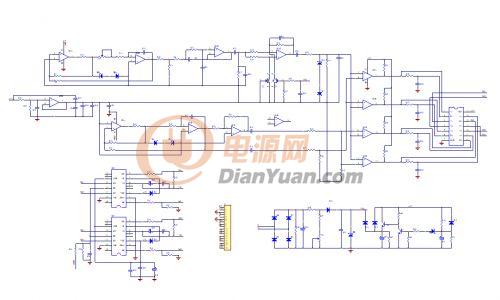

電路原理圖:

1

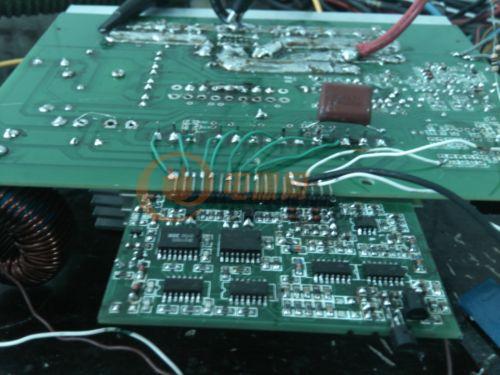

在24V1000W方波板上搭建的實物電路:

前級功率管:RU75N08*4

變壓器:EC42-20,初級4+4,次級64

整流二極管:RHRP860

后級功率管:FQA24N50

2-2

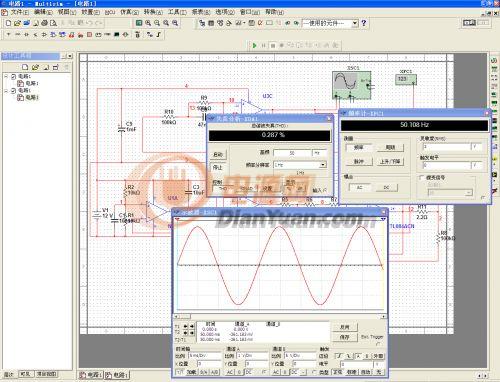

對基準正弦波的仿真:

3

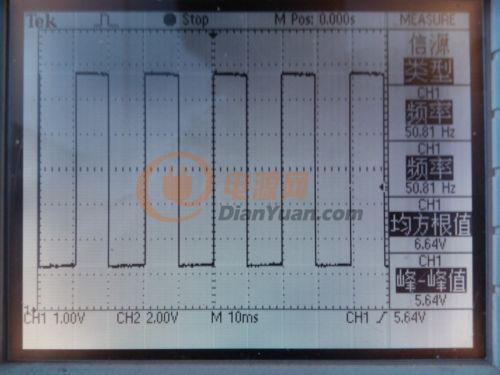

50HZ基準方波的實測波形:

4

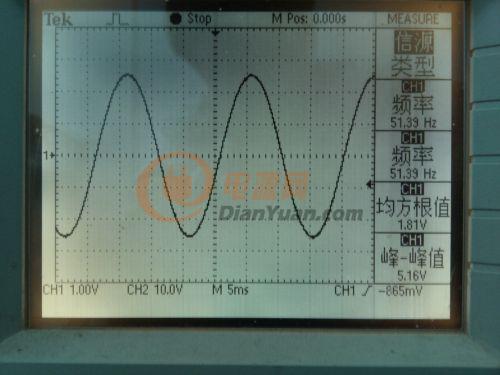

50HZ基準正弦波的實測波形:

5

14.7K三角波載波的實測波形:

6

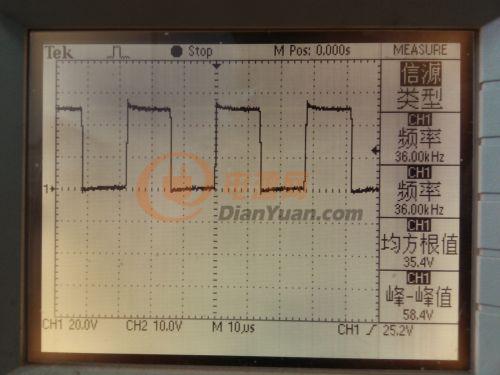

輸入24V時空載前級MOS的D極的波形:

7

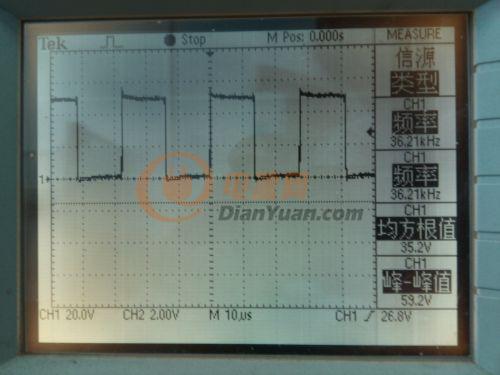

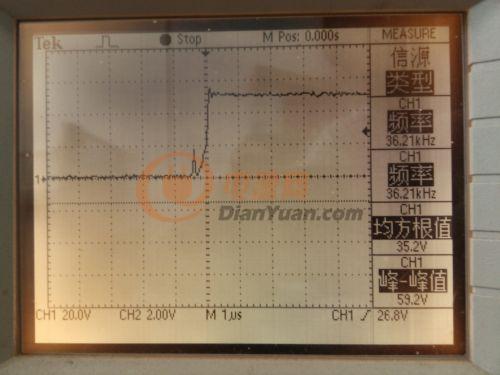

輸入24V滿載1000W時前級MOS的D極的波形:

8

9

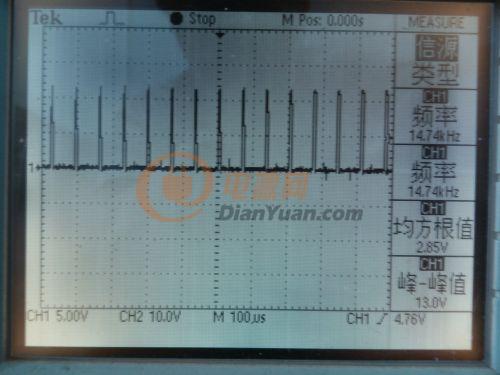

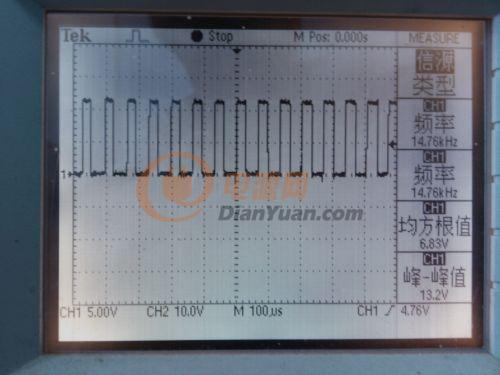

后級低端MOS的SPWM驅動波形:

10

11

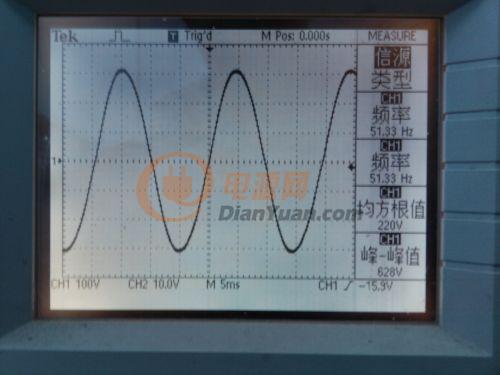

輸入24V時輸出220VAC空載時的波形:

12

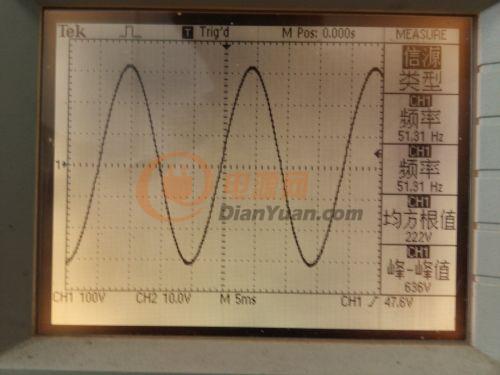

帶上1000W滿載后,電壓下降為220V,負載調整率為(222-220)/222=0.9%。

13

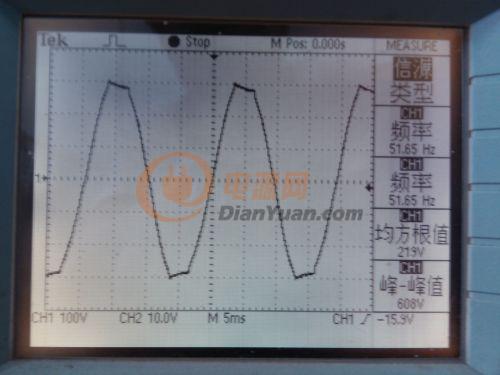

滿載時再把輸入電壓由原來的24V調低到20V,此時直流高壓只有300V了,波形削頂了,但電壓還穩定在219V。

14
