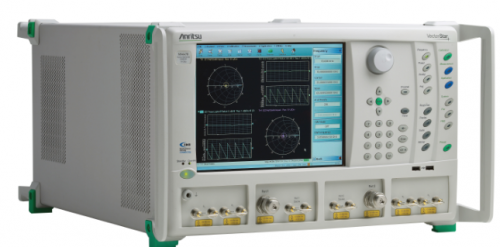

安立公司推出 MS4640B，由此擴展了其 VectorStar 系列矢量網絡分析儀 (VNA)。MS4640B具有眾多尖端測量功能，包括PulseView(可提供脈沖輪廓、脈沖內定點及脈沖到脈沖的S參數測量)以及DifferentialView(可實現真正差分激勵模式的 S 參數測量)，可幫助工程師解決與雷達和當今高速串行應用的組件和子系統的測試和特征描述相關的挑戰。

PulseView能讓航空和國防行業的設計工程師和組件制造商在脈沖條件下對設計進行準確測試和特征描述。行業領先的2.5ns 分辨率、100dB 動態范圍，以及獨立的測量門，可確保無與倫比的結果清晰度。它還能讓用戶檢測到其他系統無法發現的上升/下降沿和脈沖內性能波動。憑借500 ms的業內最佳捕獲時間，它能讓用戶在較長的脈沖重復間隔條件下進行測量，或者對更多的脈沖進行脈沖到脈沖測量。

此外，該設備還可應要求配備IF數字化選件(該選件可實現 PulseView 應用的快速數字化)以及4個內部脈沖發生器。這些脈沖發生器可用于調制被測試裝置(DUT)或者相關的調制測試組件。除這些先進功能外，該設備還配備創新的圖形界面，從而能夠簡化測量設置，確保用戶能在正確的條件下進行測量，增加用戶的信心。

DifferentialView 以及可選的內部第二源能讓開發差分放大器的工程師和進行高速串行設計的信號完整性工作的工程師在真實差分激勵模式條件下評估他們的設計。創新的 GUI 能讓工程師即時確定變化和查看結果，而無須進行繁瑣的屏幕顯示切換。將DifferentialView與安立的四端口測試組件配合使用，用戶可以測量差模、共模和混合模式的S參數。

MS4640B繼承了VectorStar平臺的所有內在優點。VectorStar具有超卓的測量性能，在低至70 kHz的頻率條件下仍可實現高度準確的 S 參數測量，從而可確保對模擬應用的裝置進行精準建模。它能提供高質量的低頻數據，可確保準確的直流分量估算，改善測量精度。

VectorStar VNA 可提供從 70kHz 到 20、40、50 和 70GHz 的多種頻率配置，并可配置為頻率范圍70kHz 至 125GHz寬帶系統。依據具體的頻率范圍要求，配合 Virginia Diodes, Inc. (VDI) 或 OML, Inc. 生產的毫米波模塊, VectorStar 還可提供頻率覆蓋高達 750GHz 的系統。
